Casa ProdottiAsse che preme gli elementiasse 30kN che preme gli elementi

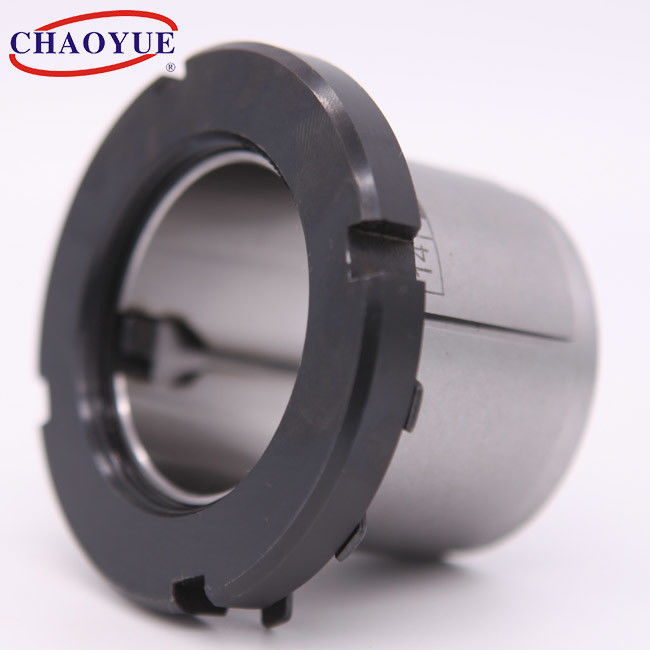

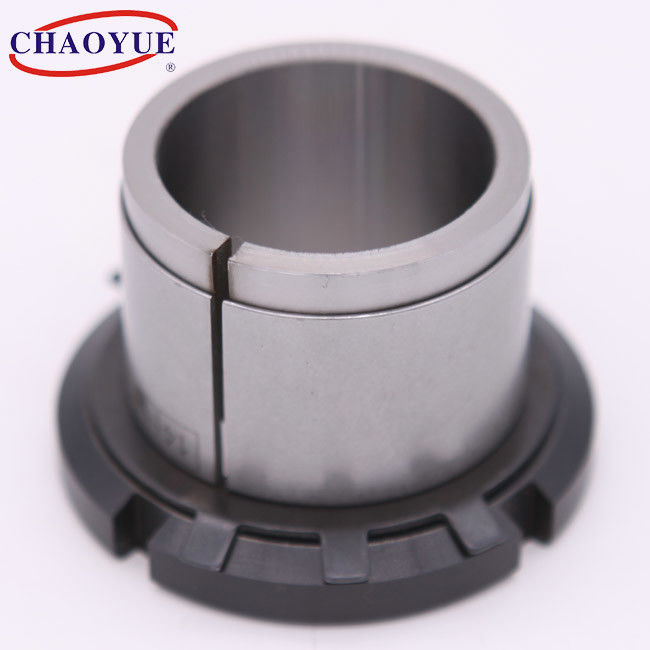

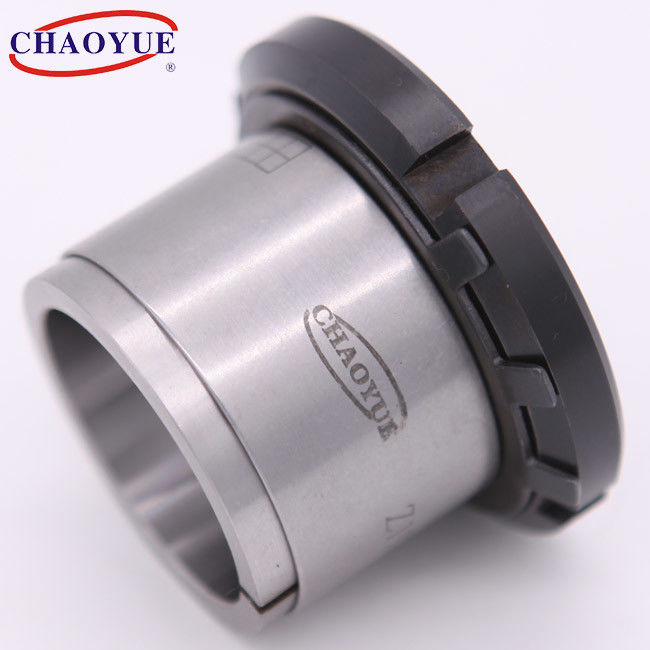

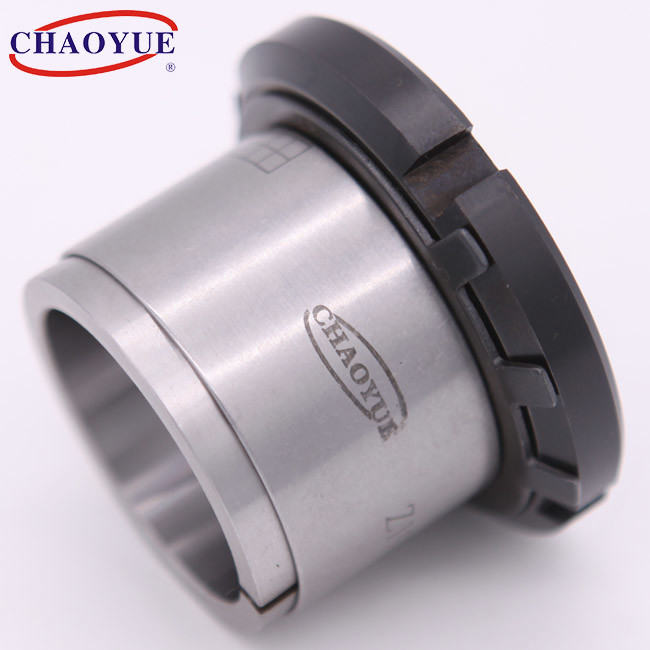

30kN Shaft Clamping Elements
30kN Shaft Clamping Elements 30kN Shaft Clamping Elements 30kN Shaft Clamping Elements

asse 30kN che preme gli elementi

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: Z19B
Termini di pagamento e spedizione:
Quantità di ordine minimo: 10 PCS
Prezzo: USD 7.00 - 25.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 1000 pc al mese
Contattaci

Informazioni dettagliate
Diametro interno: 14 - 60 millimetri Diametro esterno: 25 - 70 millimetri
Spessore: 30 - 52 millimetri Coppia di torsione: 64 - 1360 N.m
bullone: M20 - M65 Peso: 0.08 - 0,42 chilogrammi
Evidenziare:

asse di 680N.m che preme gli elementi

,

asse 30kN che preme gli elementi

,

boccole keyless della serratura della conicità 30kN

Descrizione di prodotto

Dispositivo di bloccaggio meccanico della trasmissione della serratura di potere della luce di Z19B



asse 30kN che preme gli elementi 0





Montaggio dell'esempio

asse 30kN che preme gli elementi 1





Dimensione fondamentale [millimetri] Bolt Carico nominale Pressione sull'asse
[N/millimetro2]		 Pressione sul hub
[N/millimetro2]		 La coppia di torsione di stringe Bolt
[N.m]		 Peso
[chilogrammo]
d D E H B d1 Forza assiale
[kN]		 Coppia di torsione
[N·m.]
14 25 32 30 20 M20 x 1 9,1 64 85 45 95 0,08
15 25 32 30 20 M20 x 1 9,1 70 80 45 95 0,08
16 25 32 30 20 M20 x 1 9,1 73 75 45 95 0,07
17 25 32 32 20 M22 x 1 9,1 80 70 45 95 0,07
18 30 32 32 20 M22 x 1 9,1 83 65 40 95 0,12
19 30 38 32 20 M25 x 1,5 11 105 75 45 160 0,11
20 30 38 32 20 M25 x 1,5 11 112 70 45 160 0,1
22 35 45 36 25 M30 x 1,5 14,5 163 70 45 220 0,17
24 35 45 36 25 M30 x 1,5 14,5 178 65 45 220 0,15
25 35 45 36 25 M30 x 1,5 14,5 185 60 45 220 0,14
28 40 52 42 30 M35 x 1,5 14,5 250 55 40 340 0,22
30 40 52 42 30 M35 x 1,5 17,5 270 50 40 340 0,19
32 42 55 44 30 M36 x 1,5 21,5 350 60 45 340 0,2
32 45 58 44 30 M40 x 1,5 21,5 350 60 45 480 0,27
35 45 58 44 30 M40 x 1,5 21,5 390 55 45 480 0,22
38 50 65 45 30 M45 x 1,5 26 500 60 45 680 0,3
40 50 65 45 30 M45 x 1,5 26 520 60 50 680 0,25
45 55 70 46 30 M50 x 1,5 30 680 60 50 870 0,29
48 60 75 46 30 M55 x 2 35 840 60 50 970 0,37
50 60 75 46 30 M55 x 2 35 880 60 50 970 0,32
55 65 80 46 30 M60 x 2 37,5 1030 60 50 1100 0,34
60 70 85 52 30 M65 x 2 45 1360 65 55 1300 0,42
