Casa ProdottiAsse che preme gli elementi

giunto di dilatazione interno della manica del diametro di 160mm

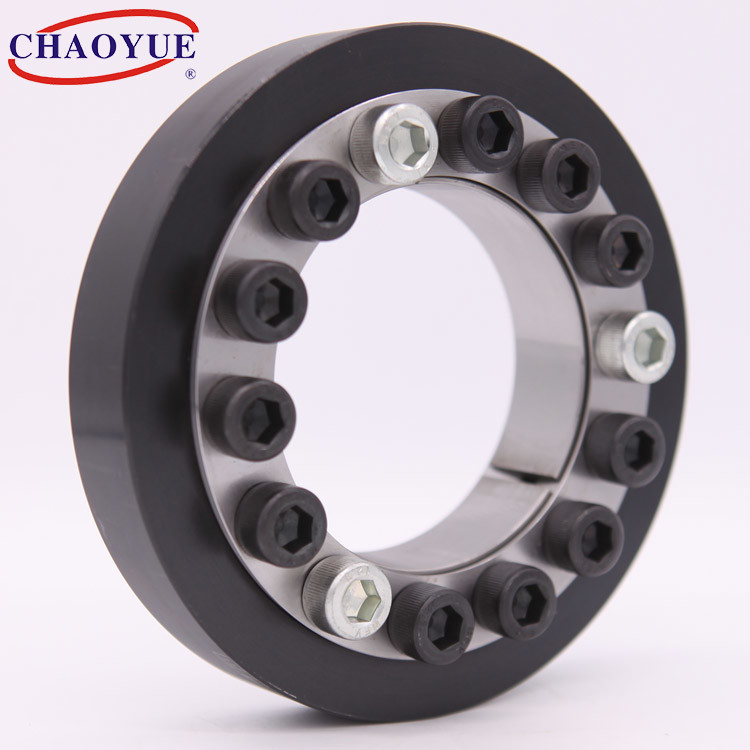

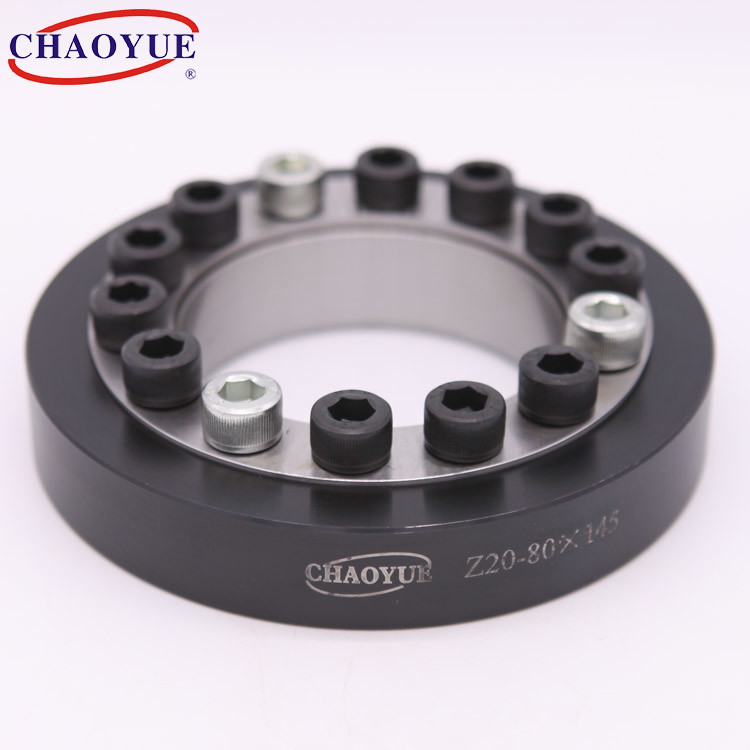

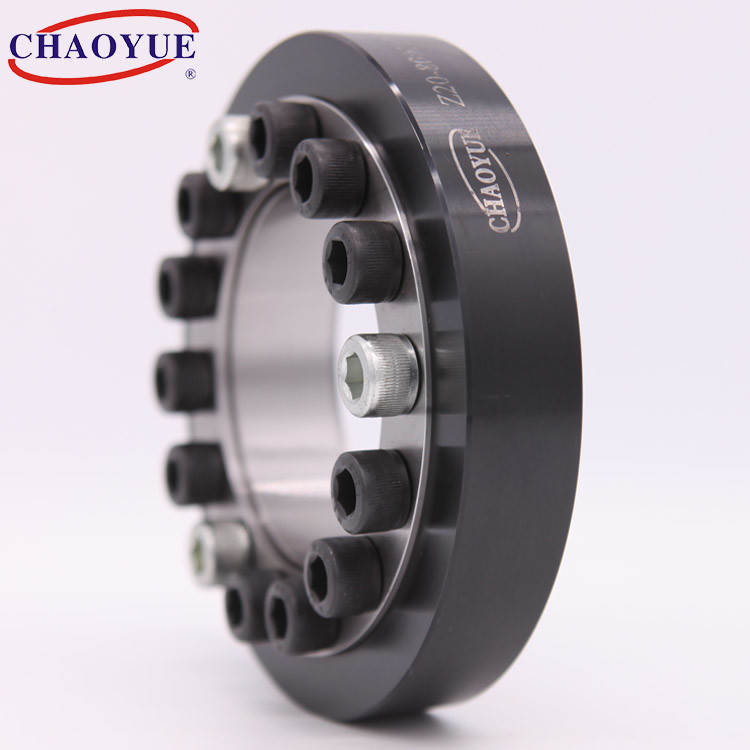

160mm Inner Diameter Sleeve Expansion Joint
160mm Inner Diameter Sleeve Expansion Joint 160mm Inner Diameter Sleeve Expansion Joint 160mm Inner Diameter Sleeve Expansion Joint

giunto di dilatazione interno della manica del diametro di 160mm

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: Z20
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 PC
Prezzo: USD 10.00 - 105.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 500 pc al mese
Contattaci

Informazioni dettagliate
Diametro interno: 25 - 160 millimetri Diametro esterno: 60 - 260 millimetri
Spessore: 20 - 38 millimetri Coppia di torsione: 0.19 - 23 kN.m
bullone: M6 - M12 Peso: 0.37 - 9,2 chilogrammi
Evidenziare:

giunto di dilatazione interno della manica del diametro di 160mm

,

giunto di dilatazione esterno della manica del diametro di 260mm

,

boccola keyless di climax interno del diametro di 160mm

Descrizione di prodotto

Asse meccanica del collegamento Z20 che preme il dispositivo di bloccaggio dell'elemento



giunto di dilatazione interno della manica del diametro di 160mm 0





Montaggio dell'esempio

giunto di dilatazione interno della manica del diametro di 160mm 1





Dimensione fondamentale [millimetri] Bolt Carico nominale La coppia di torsione di stringe Bolt
[N.m]		 Peso
[chilogrammo]
d dw D L L1 L2 d1 n Coppia di torsione
[kN·m.]		 Forza assiale
[kN]
25 18 60 26 20 17 M6 9 0,19 21 17 0,37
25 20 60 26 20 17 M6 9 0,255 25 17 0,37
30 20 65 26 20 17 M6 9 0,205 20 17 0,42
30 22 65 26 20 17 M6 9 0,27 24 17 0,42
30 24 65 26 20 17 M6 9 0,34 28 17 0,42
35 25 72 26 20 17 M6 12 0,365 29 17 0,48
35 28 72 26 20 17 M6 12 0,49 35 17 0,48
35 30 72 26 20 17 M6 12 0,585 39 17 0,48
40 30 78 26 20 17 M6 15 0,555 37 17 0,54
40 32 78 26 20 17 M6 15 0,59 37 17 0,54
40 34 78 26 20 17 M6 15 0,71 42 17 0,54
40 35 78 26 20 17 M6 15 0,77 44 17 0,54
45 35 92 32 24 20 M8 12 0,96 55 41 0,92
45 36 92 32 24 20 M8 12 1,03 57 41 0,92
45 38 92 32 24 20 M8 12 1,2 63 41 0,92
50 38 98 32 24 20 M8 12 1,01 53 41 1
50 40 98 32 24 20 M8 12 1,16 58 41 1
50 42 98 32 24 20 M8 12 1,32 63 41 1
55 42 105 32 24 20 M8 14 1,33 63 41 1,1
55 45 105 32 24 20 M8 14 1,59 70 41 1,1
55 48 105 32 24 20 M8 14 1,88 78 41 1,1
60 48 110 32 24 20 M8 14 1,6 67 41 1,2
60 50 110 32 24 20 M8 14 1,78 71 41 1,2
60 52 110 32 24 20 M8 14 1,89 73 41 1,2
70 55 138 38 28 24 M10 14 2,93 106 83 2,3
70 58 138 38 28 24 M10 14 3,37 116 83 2,3
70 60 138 38 28 24 M10 14 3,69 123 83 2,3
80 62 145 38 28 24 M10 14 3,14 101 83 2,4
80 65 145 38 28 24 M10 14 3,57 110 83 2,4
80 68 145 38 28 24 M10 14 4,02 118 83 2,4
80 70 145 38 28 24 M10 14 4,35 124 83 2,4
90 70 160 38 28 24 M10 16 4,09 117 83 2,8
90 75 160 38 28 24 M10 16 4,89 130 83 2,8
90 78 160 38 28 24 M10 16 5,42 139 83 2,8
100 78 180 45 33 26 M12 14 5,98 153 145 3,8
100 80 180 45 33 26 M12 14 6,37 159 145 3,8
100 82 180 45 33 26 M12 14 6,49 158 145 3,8
100 85 180 45 33 26 M12 14 7,16 168 145 3,8
110 85 190 45 33 26 M12 14 6,18 145 145 4,1
110 88 190 45 33 26 M12 14 6,8 154 145 4,1
110 90 190 45 33 26 M12 14 7,24 160 145 4,1
110 95 190 45 33 26 M12 14 8,38 176 145 4,1
120 95 205 45 33 26 M12 16 8,25 173 145 4,7
120 100 205 45 33 26 M12 16 9,45 189 145 4,7
120 105 205 45 33 26 M12 16 10,74 204 145 4,7
140 110 230 50 38 34 M12 22 12,86 233 145 7,4
140 115 230 50 38 34 M12 22 14,44 251 145 7,4
140 120 230 50 38 34 M12 22 16,14 269 145 7,4
160 125 260 50 38 34 M12 26 17,13 274 145 9,2
160 130 260 50 38 34 M12 26 18,99 292 145 9,2
160 135 260 50 38 34 M12 26 20,94 310 145 9,2
160 140 260 50 38 34 M12 26 23 328 145 9,2
