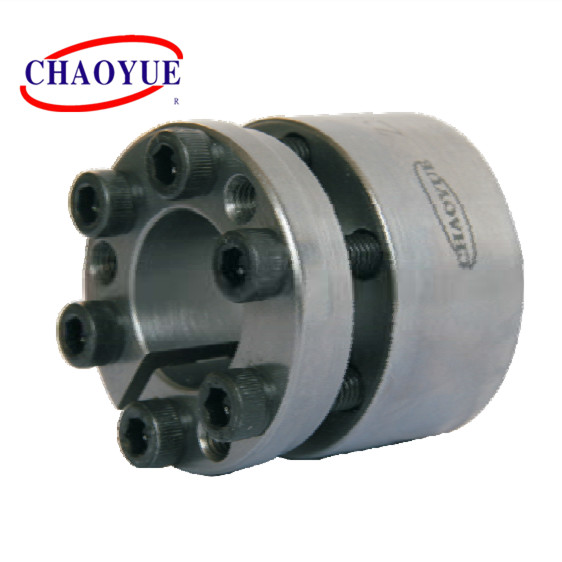

Assemblea di chiusura Keyless di M14 Bolt

M14 Bolt Keyless Locking Assembly
M14 Bolt Keyless Locking Assembly M14 Bolt Keyless Locking Assembly

Assemblea di chiusura Keyless di M14 Bolt

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: Z23
Termini di pagamento e spedizione:
Quantità di ordine minimo: PC 5
Prezzo: USD 10.00 - 113.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 500 pc al mese
Contattaci

Informazioni dettagliate
Diametro interno: 19 - 180 millimetri Diametro esterno: 47 - 235 millimetri
Spessore: 39 - 84 millimetri Coppia di torsione: 0.54 - 50,4 kN.m
bullone: M6 - M14 Peso: 0.35 - 13,68 chilogrammi
Evidenziare:

Assemblea di chiusura Keyless di 235mm OD

,

Assemblea di chiusura Keyless di M14 Bolt

,

Manica del giunto di dilatazione di M14 Bolt

Descrizione di prodotto

Assemblea di chiusura del dispositivo della serratura di potere Z23 per il macchinario di alimento



Assemblea di chiusura Keyless di M14 Bolt 0

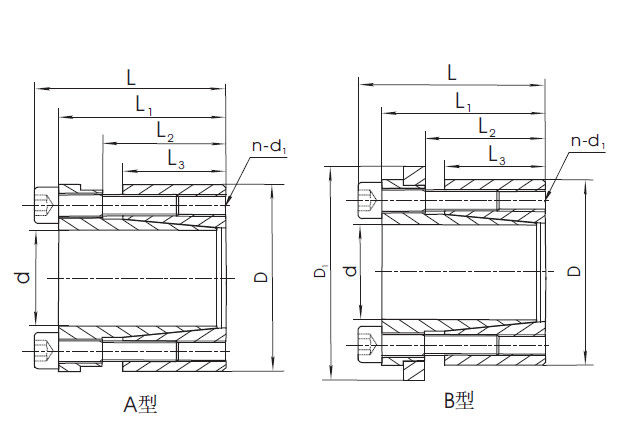

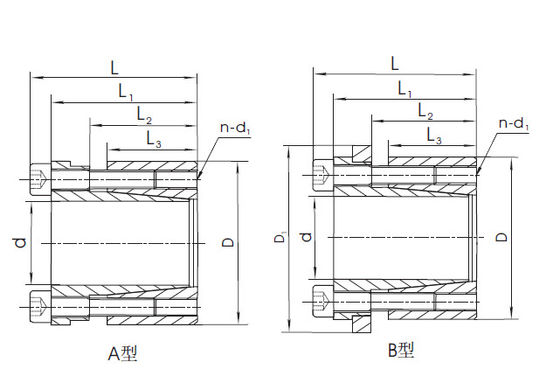

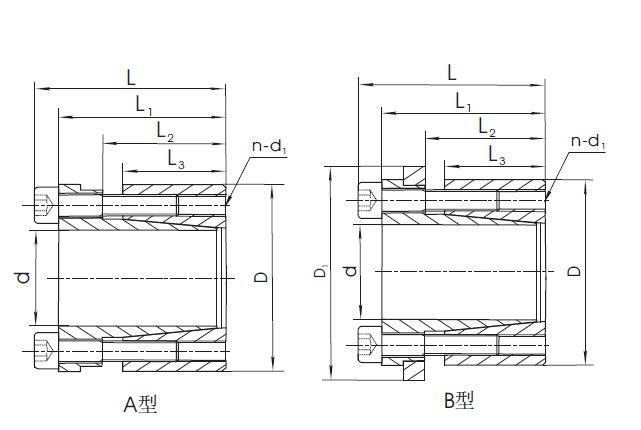

Montaggio dell'esempio

Assemblea di chiusura Keyless di M14 Bolt 1





Dimensione fondamentale [millimetri] Bolt Carico nominale La coppia di torsione di stringe Bolt
[N.m]		 Peso
[chilogrammo]
d D L L1 L2 L3 D1 d1 n Forza assiale
[kN]		 Coppia di torsione
[kN·m.]
19 47 45 39 30 26 53 M6 6 54 0,54 17 0,35
20 47 45 39 30 26 53 M6 6 54 0,6 17 0,36
22 47 45 39 30 26 53 M6 6 54 0,6 17 0,44
24 50 45 39 30 26 56 M6 6 54 0,65 17 0,47
25 50 45 39 30 26 56 M6 6 54 0,68 17 0,48
28 55 45 39 30 26 61 M6 6 54 0,78 17 0,55
30 55 45 39 30 26 61 M6 6 54 0,82 17 0,76
32 60 45 39 30 26 66 M6 9 82 1,31 17 0,79
35 60 45 39 30 26 66 M6 9 82 1,44 17 0,81
38 65 45 39 30 26 71 M6 9 82 1,52 17 0,87
40 65 45 39 30 26 71 M6 9 82 1,64 17 0,94
42 75 55 47 35 30 81 M8 6 101 2,13 41 1,02
45 75 55 47 35 30 81 M8 6 101 2,28 41 1,06
48 80 55 47 35 30 86 M8 6 101 2,43 41 1,7
50 80 55 47 35 30 86 M8 6 101 2,53 41 1,76
55 85 55 47 35 30 91 M8 9 152 4,18 41 1,89
60 90 55 47 35 30 96 M8 9 152 4,56 41 1,98
65 95 55 47 35 30 101 M8 9 152 4,96 41 2,15
70 110 77 67 46 40 116 M10 7 186 6,5 83 2,24
75 115 77 67 46 40 121 M10 7 186 7 83 3,07
80 120 77 67 46 40 126 M10 7 186 7,4 83 3,35
85 125 77 67 46 40 131 M10 8 213 9 83 3,59
90 130 77 67 46 40 136 M10 8 213 9,6 83 5,04
95 135 77 67 46 40 141 M10 10 267 12,6 83 5,38
100 145 89 77 52 46 151 M12 7 270 13,3 145 5,81
110 155 89 77 52 46 161 M12 7 270 14,7 145 6,06
120 165 89 77 52 46 171 M12 8 309 18,4 145 7,61
130 180 89 77 52 46 186 M12 10 342 20,5 145 8,32
140 190 98 84 59 51 196 M14 8 373 26,1 230 9,56
150 200 98 84 59 51 206 M14 10 467 35,1 230 10,15
160 210 98 84 59 51 216 M14 10 467 37,4 230 11,23
170 225 98 84 59 51 231 M14 12 560 47,6 230 12,45
180 235 98 84 59 51 241 M14 12 560 50,4 230 13,68
