Dettagli:
|
|
Luogo di origine: | Shaanxi, Cina |
---|---|
Marca: | CHAOYUE |
Numero di modello: | CKF-B |
Termini di pagamento e spedizione:
|
|
Quantità di ordine minimo: | 1 |
Prezzo: | USD 100.00 - 950.00 / pc |
Imballaggi particolari: | Dipende dalla dimensione dei prodotti. |
Tempi di consegna: | 1 - 3 settimane |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 500 pc al mese |
Informazioni dettagliate |
|||
Dimensione di foro: | 20 - 150 millimetri | Diametro di Ourter: | 90 - 400 millimetri |
---|---|---|---|
Spessore: | 35 - 105 millimetri | Coppia di torsione: | 260 - 38 500 N.m |
Peso: | 1.5 - 73 chilogrammi | Applicazione: | Trasmissione, riduttore dell'ingranaggio, macchinario |
Pacchetto: | Contenitore di cartone/scatola di legno | ||
Evidenziare: | l'alta coppia di torsione guida in folle il cuscinetto della frizione,22500N.m guidano in folle il cuscinetto della frizione,22500N.m una frizione di modo |
Descrizione di prodotto

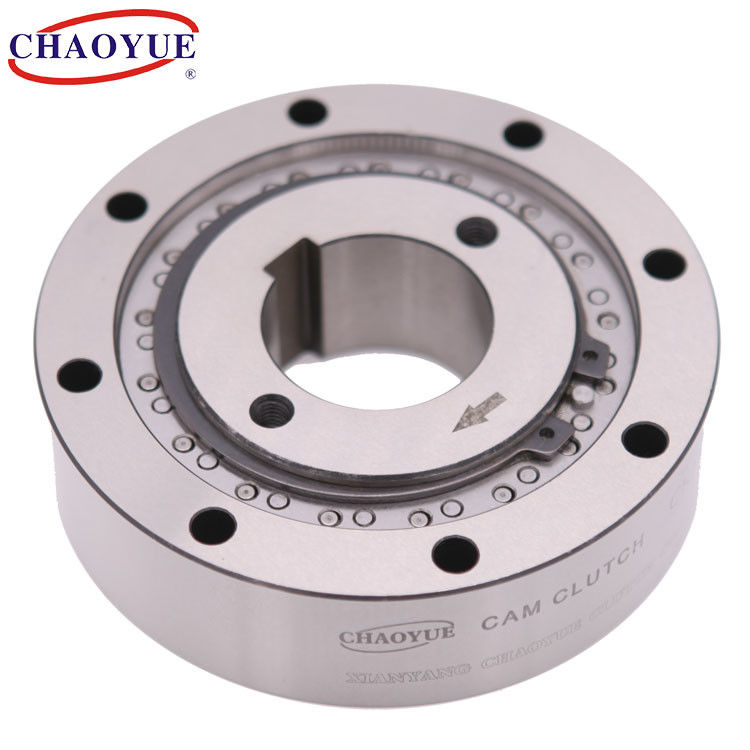

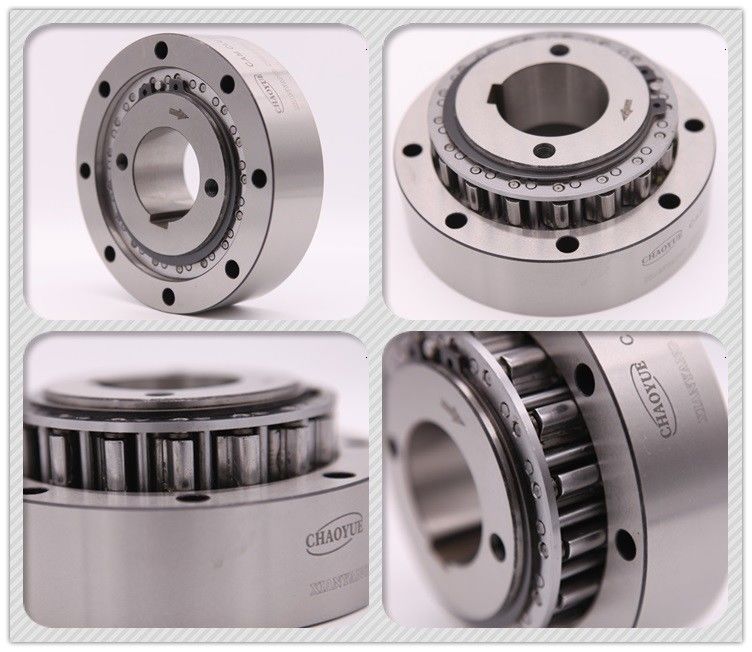

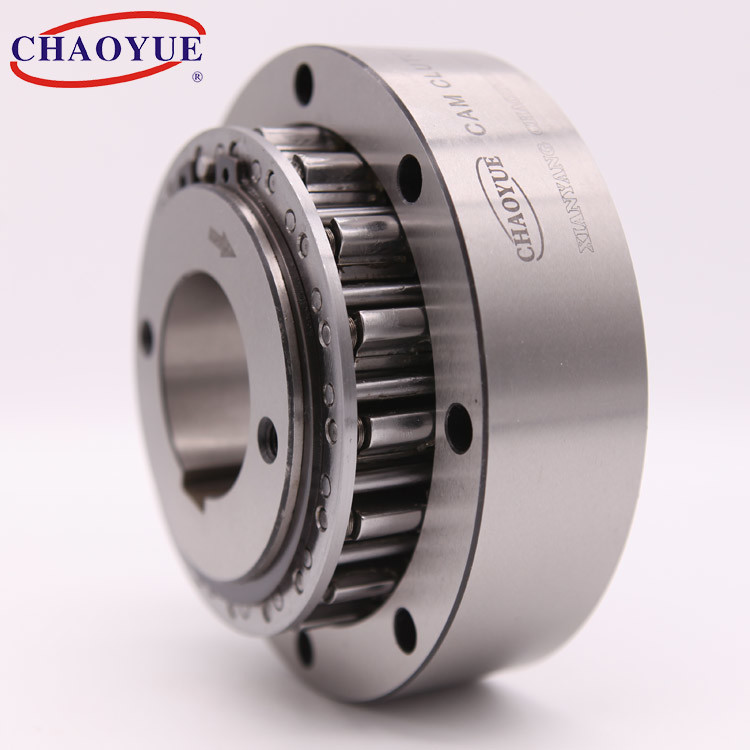

Il tipo CKF-B è un tipo centrifugo dello sprag guida in folle, solo la corsa interna è progettata per guidar in follee. È un tipo non auto-di sostegno, i cuscinetti devono essere forniti per assicurare la concentricità del ineer e della corsa esterna. L'installazione è semplice e la manutenzione libera è permessa quando sealling la circostanza.
Questa serie pricipalmente è usata per l'arresto ed inoltre è usata come frizione invadere di alta velocità ma di coppia di torsione di trasferimento più a bassa velocità.
Quando usato come arresto, la velocità di funzionamento dovrebbe niente di meno che la velocità minima data dalla tavola.
Una volta usata come frizione per trasferire la coppia di torsione, la velocità di funzionamento non dovrebbe più superiore 40% della velocità minima danno dalla tavola.
Montaggio dell'esempio
Tipo | Coppia nominale [N.m] |
Velocità girante minima | Velocità girante massima | Dimensione nel contorno [millimetro] |
Peso [chilogrammo] |
|||||||||||
Stimato | Eccentrico 0,2 millimetri | Eccentrico 0,4 millimetri | nmin | nmax | d [H7] |
D [h7] |
E [Js6] |
F | G | C | B | n - d1 | bn x tn | |||
CKF-B2090 | 260 | 220 | 875 | 6000 | 20 | 90 | 66 | 78 | 41 | 35 | 35 | 28 | 6-6.6 | 6x2.8 | 1,5 | |
CKF-B2595 | 320 | 280 | 825 | 6000 | 25 | 95 | 70 | 82 | 45 | 35 | 35 | 28 | 6-6.6 | 8x3.3 | 1,6 | |
CKF-B30102 | 400 | 360 | 780 | 6000 | 30 | 102 | 75 | 87 | 50 | 40 | 40 | 30 | 6-6.6 | 8x3.3 | 1,8 | |
CKF-B35110 | 520 | 480 | 740 | 6000 | 35 | 110 | 82 | 96 | 57 | 40 | 40 | 30 | 6-6.6 | 10x3.3 | 2,1 | |
CKF-B40125 | 720 | 650 | 720 | 5000 | 40 | 125 | 92 | 108 | 67 | 40 | 40 | 30 | 8-6.6 | 12x3.3 | 2,9 | |
CKF-B45130 | 890 | 720 | 665 | 5000 | 45 | 130 | 94 | 112 | 69 | 40 | 40 | 30 | 8-9.0 | 14x3.8 | 3,1 | |
CKF-B50150 | 1260 | 1000 | 610 | 4000 | 50 | 150 | 114 | 132 | 89 | 40 | 40 | 30 | 8-9.0 | 14x3.8 | 4,7 | |
CKF-B55160 | 1660 | 1400 | 600 | 4000 | 55 | 160 | 116 | 138 | 91 | 45 | 45 | 34 | 8-9.0 | 16x4.3 | 5,4 | |
CKF-B60175 | 2350 | 2150 | 2000 | 490 | 3200 | 60 | 175 | 135 | 155 | 95 | 70 | 60 | 48 | 8-11 | 18x4.4 | 8,5 |
CKF-B70190 | 2700 | 2550 | 2350 | 480 | 3200 | 70 | 190 | 140 | 165 | 100 | 70 | 60 | 48 | 12-11 | 20x4.9 | 10 |
CKF-B80210 | 5200 | 4500 | 4000 | 450 | 2400 | 80 | 210 | 160 | 185 | 120 | 80 | 70 | 48 | 12-11 | 22x5.4 | 14 |
CKF-B90230 | 8000 | 7200 | 6200 | 420 | 2400 | 90 | 230 | 180 | 206 | 140 | 90 | 80 | 65 | 12-13.5 | 25x5.4 | 19 |
CKF-B100280 | 15000 | 12000 | 11000 | 455 | 2000 | 100 | 280 | 200 | 240 | 160 | 105 | 100 | 65 | 12-17.5 | 28x6.4 | 34 |
CKF-B130320 | 22500 | 19000 | 18000 | 415 | 2000 | 130 | 320 | 235 | 278 | 195 | 105 | 100 | 67 | 12-17.5 | 32x7.4 | 44 |
CKF-B150400 | 38500 | 37000 | 35000 | 365 | 2000 | 150 | 400 | 320 | 360 | 256 | 105 | 100 | 85 | 12-17.5 | 36x8.4 | 73 |
