Casa ProdottiArresto del nastro trasportatoreUn arresto della cinghia di modo 2100N.M Torque Conveyor per l'elevatore di secchio

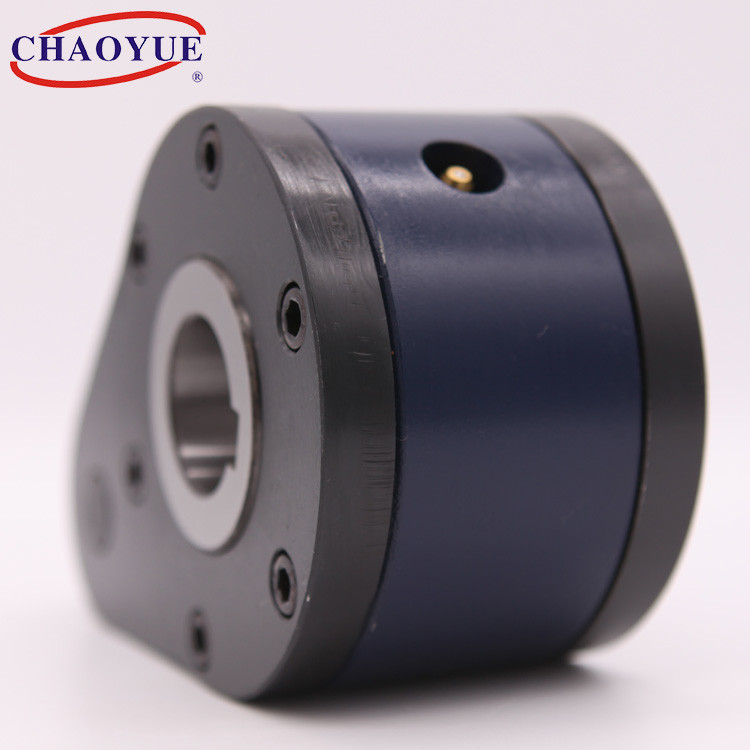

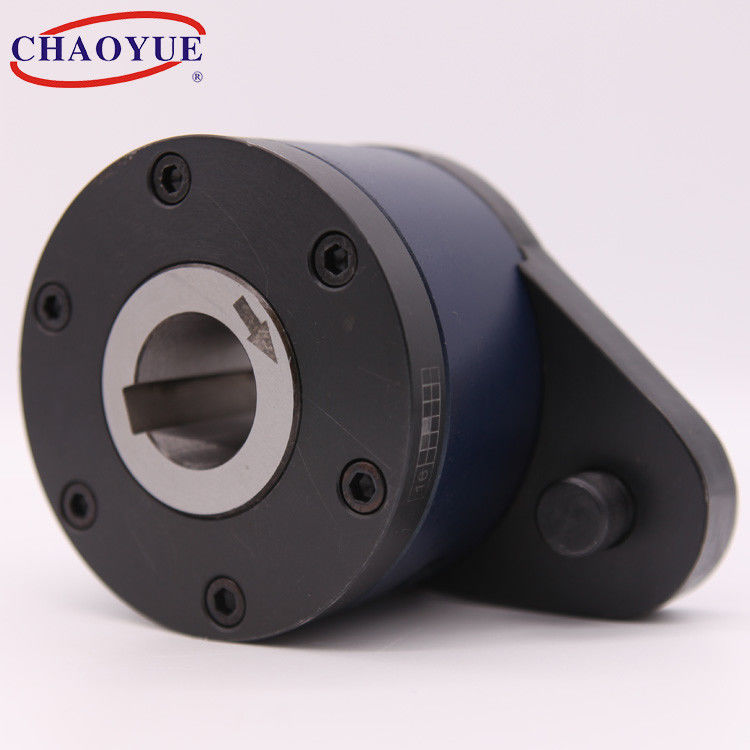

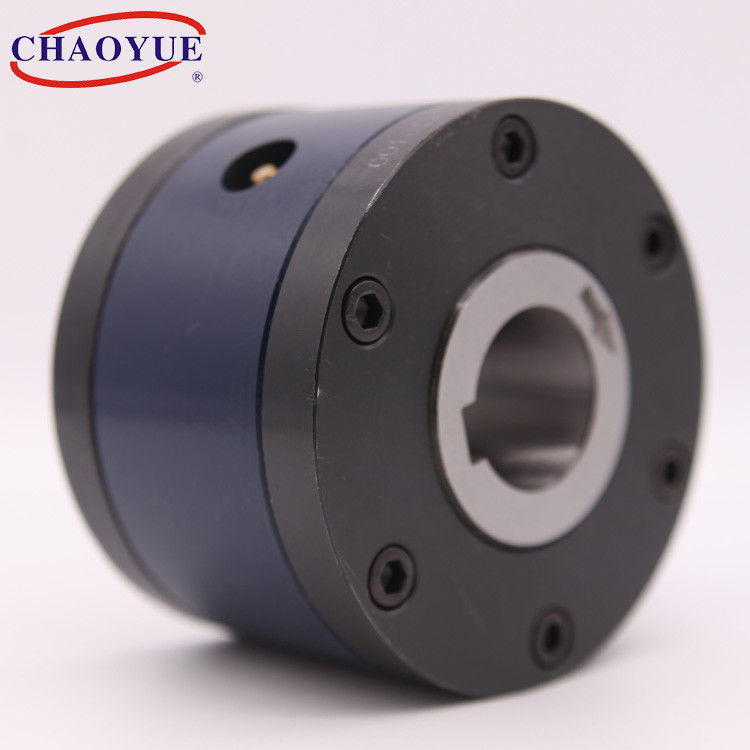

One Way 2100N.M Torque Conveyor Belt Backstop For Bucket Elevator
One Way 2100N.M Torque Conveyor Belt Backstop For Bucket Elevator One Way 2100N.M Torque Conveyor Belt Backstop For Bucket Elevator One Way 2100N.M Torque Conveyor Belt Backstop For Bucket Elevator

Un arresto della cinghia di modo 2100N.M Torque Conveyor per l'elevatore di secchio

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: CKN
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 PC
Prezzo: USD 70.00 - 700.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 500 pc al mese
Contattaci

Informazioni dettagliate
Diametro interno: 12 - 90 mm Diametro esterno: 62 - 230 millimetri
Spessore: 44 - 160 millimetri Coppia di torsione: 44 - 11600 N.m
Peso: 1.40 - 47,20 chilogrammi
Evidenziare:

Un arresto del nastro trasportatore di modo

,

Arresto della cinghia di 2100N.M Torque Conveyor

,

Cuscinetto della frizione della camma di 2100N.M Torque

Descrizione di prodotto

Frizione della camma di modo di CKN GFR F2F3 uno che sopporta l'arresto del trasportatore



Il tipo CKN è tipo dello sprag guida in folle, autonomo, sigillato e cuscinetto di sostegno.



La copertura funge da braccio di coppia di torsione ed ha un bullone integrato di arresto. Il bullone di arresto dovrebbe entrare in scanalatura in una parte fissa della macchina. Il bullone di arresto deve avere una distanza radiale di 1% del diametro del bullone. Il braccio di coppia di torsione e sopportare non devono essere sacerdotesse in tutti i modi. Le coperture misura facilmente, permettendo sulla scelta del sito della direzione di rotazione.



Questo tipo adatto a frizione dell'arresto, quali il trasportatore, l'attrezzatura ecc. ospite.

Un arresto della cinghia di modo 2100N.M Torque Conveyor per l'elevatore di secchio 0





Montaggio dell'esempio

Un arresto della cinghia di modo 2100N.M Torque Conveyor per l'elevatore di secchio 1

Un arresto della cinghia di modo 2100N.M Torque Conveyor per l'elevatore di secchio 2

Tipo Coppia nominale
[N.m]		 Corsa interna che invade velocità di limitazione
[r/min]		 Dimensione nel contorno [millimetri] Peso
[chilogrammo]
d [H7] D B C E H L1 L2 d1 bn x tn
CKN1262 44 1200 12 62 42 44 44 91 10 14 10 4 x 1,8 1,4
CKN1568 100 1200 15 68 52 54 47 93 10 14 10 5 x 2,3 1,8
CKN2075 145 1000 20 75 58 60 54 109,5 10 14 12 6 x 2,8 2,3
CKN2590 230 900 25 90 60 62 62 129 14 18 16 8 x 3,3 3,4
CKN30100 400 800 30 100 68 70 68 142 14 18 16 10 x 3,3 4,5
CKN35110 580 700 35 110 74 76 78 157 18 22 20 10 x 3,3 5,6
CKN40125 820 600 40 125 86 88 85 174,5 18 22 20 12 x 3,3 8,5
CKN45130 900 600 45 130 86 88 90 180 22 26 25 14 x 3,8 8,9
CKN50150 1700 500 50 150 94 96 102 210 22 26 25 16 x 4,3 12,8
CKN55160 2100 500 55 160 104 106 108 222 25 30 32 16 x 4,3 16,2
CKN60170 2800 400 60 170 114 116 112 230 25 30 32 18 x 4,4 19,3
CKN70190 4600 400 70 190 134 136 135 270 30 35 38 20 x 4,9 23,5
CKN80210 6800 300 80 210 144 146 145 290 30 35 38 22 x 5,4 32
CKN90230 11600 300 90 230 158 160 155 320 40 45 50 25 x 5,4 47,2
