Casa ProdottiFrizione della camma dell'arrestoInvadere dell'Assemblea di frizione di spessore 60mm 2800N.M One Way Sprag

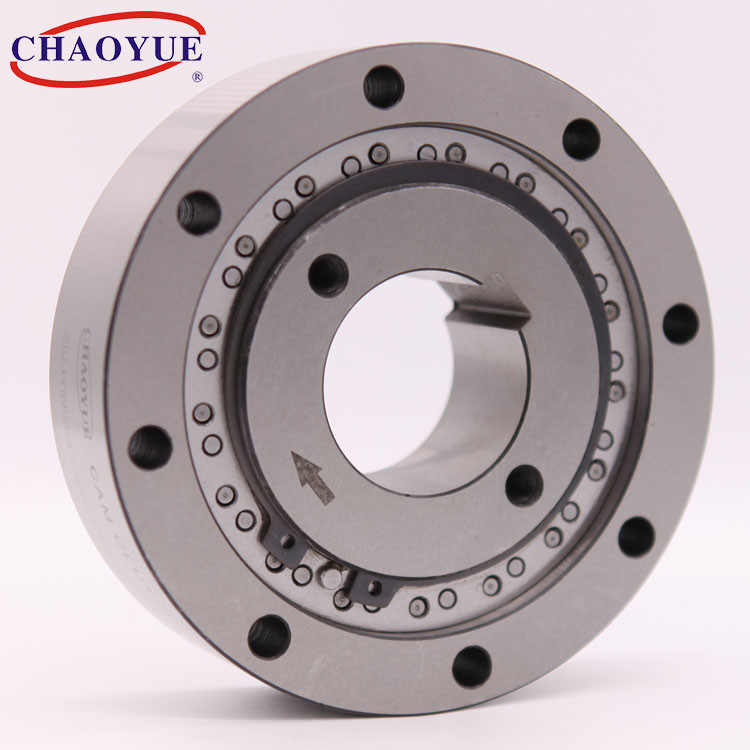

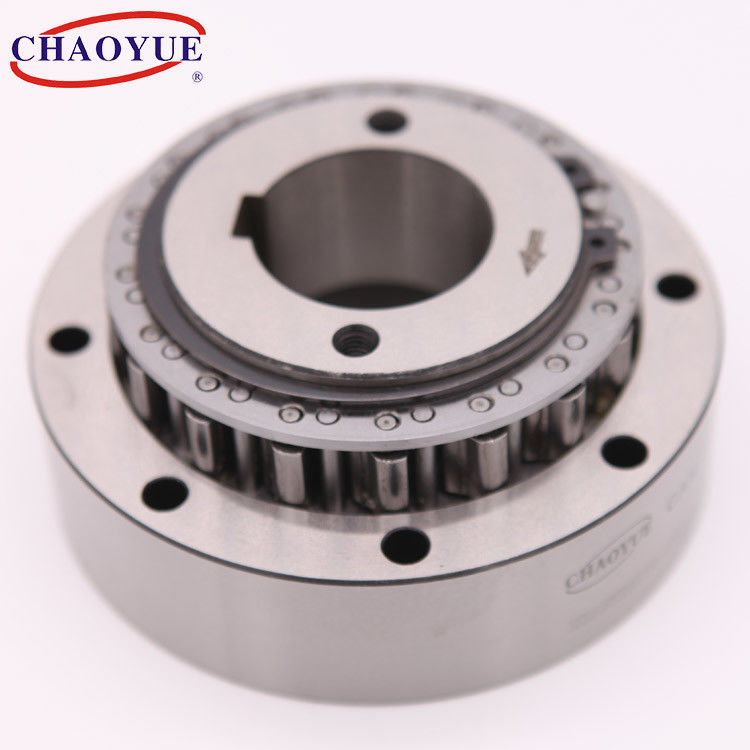

Thickness 60mm 2800N.M One Way Sprag Clutch Assembly overrunning
Thickness 60mm 2800N.M One Way Sprag Clutch Assembly overrunning
Thickness 60mm 2800N.M One Way Sprag Clutch Assembly overrunning Thickness 60mm 2800N.M One Way Sprag Clutch Assembly overrunning Thickness 60mm 2800N.M One Way Sprag Clutch Assembly overrunning

Invadere dell'Assemblea di frizione di spessore 60mm 2800N.M One Way Sprag

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: CKF-A
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 PC
Prezzo: USD 100.00 - 1300.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 500 pc al mese
Contattaci

Informazioni dettagliate
Diametro interno: 20 - 150 millimetri Diametro esterno: 90 - 400 millimetri
Spessore: 35 - 105 millimetri Coppia di torsione: 192 - 33460 N.m
Peso: 1.5 - 73 chilogrammi
Evidenziare:

spessore 60mm una frizione di sprag di modo

,

2800N.m una frizione di sprag di modo

,

assemblea di frizione dello sprag di spessore 60mm

Descrizione di prodotto

Frizione della camma dell'arresto di modo di CKF-A uno che sopporta per l'impacchettatrice



Il tipo CKF-A è un tipo centrifugo dello sprag guida in folle con la rotazione della corsa interna. Soltanto la corsa interna è progettata per guidar in follee. È un tipo non auto-di sostegno.



I cuscinetti devono essere forniti per assicurare la concentricità della corsa interna ed esterna.



Quando usato come arresto, deve essere controllato che la velocità invadente non andrà sotto la velocità minima arresa la tavola di pagina seguente.



Soprattutto progettato come arresto, questo tipo può anche essere utilizzato come frizione invadente negli azionamenti doppi.



Invadere dell'Assemblea di frizione di spessore 60mm 2800N.M One Way Sprag 0



Montaggio dell'esempio



Invadere dell'Assemblea di frizione di spessore 60mm 2800N.M One Way Sprag 1



Invadere dell'Assemblea di frizione di spessore 60mm 2800N.M One Way Sprag 2



Tipo Coppia nominale
[N.m]		 Velocità girante senza contatto minima Velocità girante senza contatto massima Dimensione nel contorno
[millimetro]		 Peso
[chilogrammo]
nmin nmax d
[H7]		 D
[h7]		 E
[H7]		 F G C B n - d1 bn x tn
CKF-A2090 192 875 6000 20 90 66 78 40 35 35 27 6-6.6 6x2.8 1,5
CKF-A2595 243 825 6000 25 95 70 82 45 35 35 27 6-6.6 8x3.3 1,6
CKF-A30102 342 780 6000 30 102 75 87 50 40 40 30 6-6.6 8x3.3 1,8
CKF-A35110 437 740 6000 35 110 82 96 57 40 40 30 6-6.6 10x3.3 2,1
CKF-A40125 574 720 5000 40 125 92 108 67 40 40 30 8-6.6 12x3.3 2,9
CKF-A45130 640 665 5000 45 130 94 112 69 40 40 29 8-9.0 14x3.8 3,1
CKF-A50150 1120 610 4000 50 150 114 132 90 40 40 29 8-9.0 14x3.8 4,7
CKF-A55160 1380 600 4000 55 160 116 138 91 45 45 33 8-9.0 16x4.3 5,4
CKF-A60175 2190 490 3200 60 175 135 155 95 70 60 48 8-11 18x4.4 8,5
CKF-A70190 2800 480 3200 70 190 140 165 100 70 60 48 12-11 20x4.9 10
CKF-A80210 3600 450 2400 80 210 160 185 120 80 70 48 12-11 22x5.4 14
CKF-A90230 7160 420 2400 90 230 180 206 140 90 80 64 12-13.5 25x5.4 19
CKF-A100280 9790 455 2000 100 280 200 240 160 105 100 64 12-17.5 28x6.4 34
CKF-A130320 14640 415 2000 130 320 235 278 195 105 100 64 12-17.5 32x7.4 44
CKF-A150400 33460 365 2000 150 400 320 360 256 105 100 84 12-17.5 36x8.4 73
