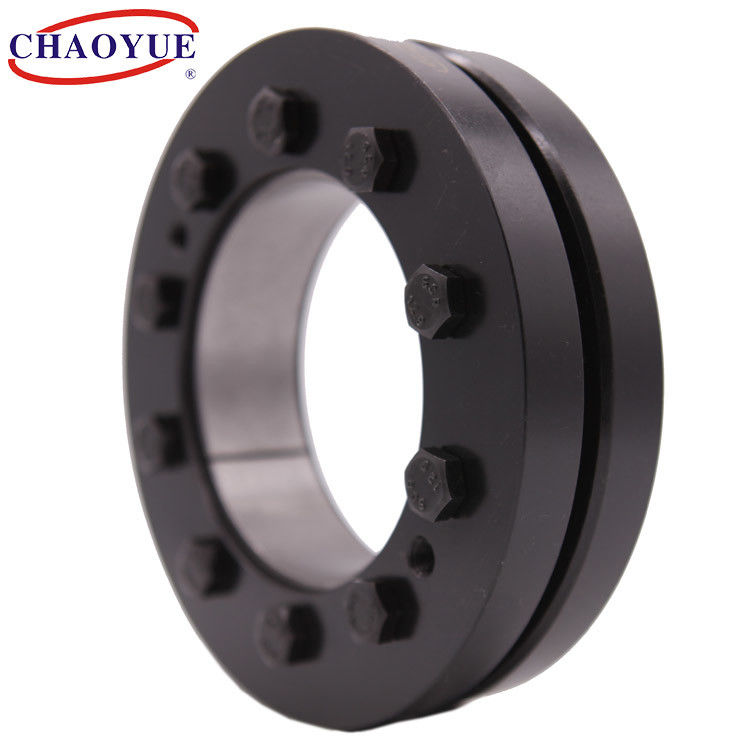

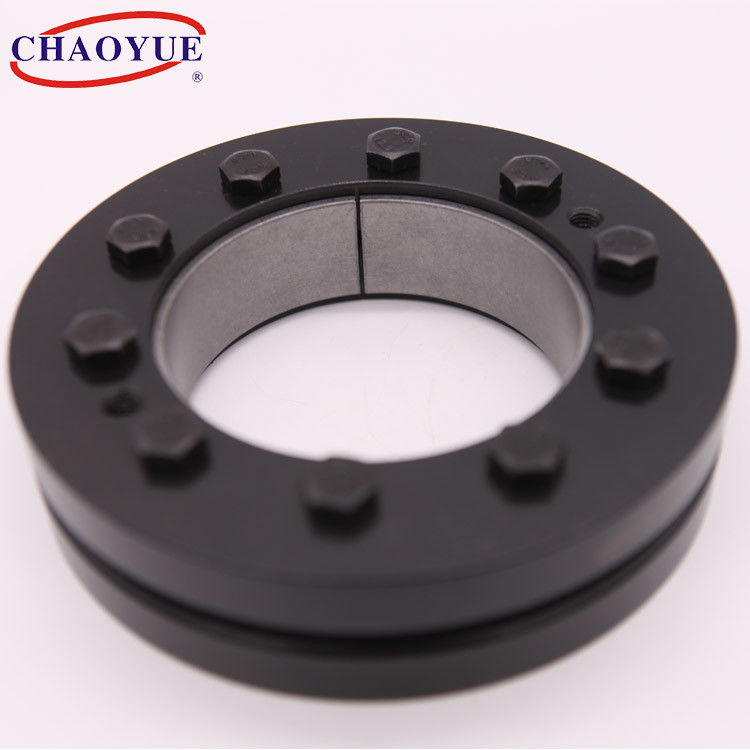

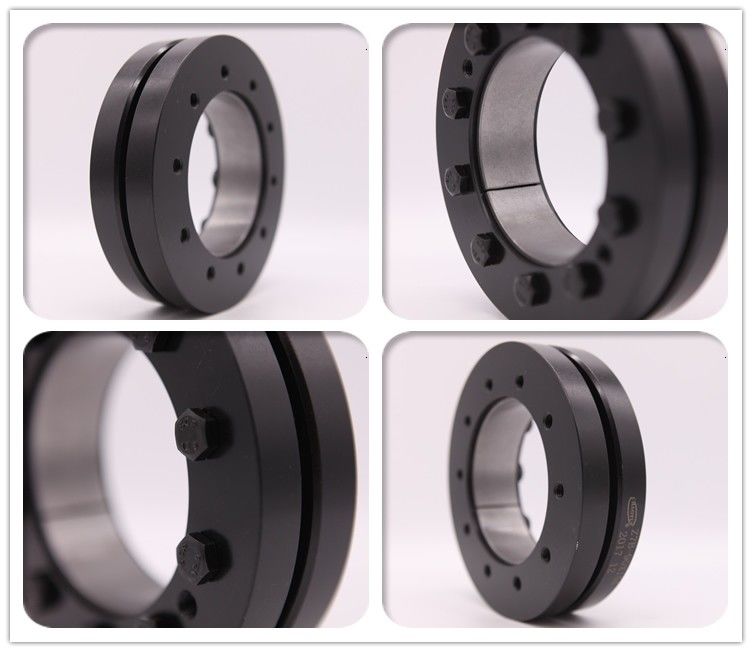

4.75kN.M 90mm Bore Shaft Clamping Elements Keyless Taper Lock Bushings
4.75kN.M 90mm Bore Shaft Clamping Elements Keyless Taper Lock Bushings 4.75kN.M 90mm Bore Shaft Clamping Elements Keyless Taper Lock Bushings 4.75kN.M 90mm Bore Shaft Clamping Elements Keyless Taper Lock Bushings

asse alesata 90mm di 4.75kN.M che preme le boccole Keyless della serratura della conicità degli elementi

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: Z7B
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: USD 10.00 - 60.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 500 pc al mese
Contattaci

Informazioni dettagliate
Dimensione di foro: 24 - 125 millimetri Diametro esterno: 50 - 215 millimetri
Spessore: 18 - 53 millimetri Peso: 0.2 - 8,3 chilogrammi
Coppia di torsione: 0.17 - 15 kN.m bullone: M5 - M10
Evidenziare:

asse di 4.75kN.m che preme gli elementi

,

asse alesata 90mm che preme gli elementi

,

boccole keyless della serratura della conicità del foro di 90mm

Descrizione di prodotto

Il dispositivo di bloccaggio dell'asse di Z7B alesa la serratura di potere di 80mm - di 24mm



Montaggio dell'esempio

asse alesata 90mm di 4.75kN.M che preme le boccole Keyless della serratura della conicità degli elementi 0

Dimensione fondamentale [millimetri] Bolt Carico nominale La coppia di torsione di stringe Bolt
[N.m]		 Peso
[chilogrammo]
d D dw L H e d1 n Forza assiale
[kN]		 Toruqe
[kN.m]
24 50 19 14 18 2 M5 6 17 0,17 5 0,2
24 50 20 14 18 2 M5 6 21 0,21 5 0,2
24 50 21 14 18 2 M5 6 23 0,25 5 0,2
30 60 24 16 20 2 M5 7 25 0,3 5 0,3
30 60 25 16 20 2 M5 7 27 0,34 5 0,3
30 60 26 16 20 2 M5 7 29 0,38 5 0,3
36 72 28 18 22 2 M6 5 31 0,44 12 0,4
36 72 30 18 22 2 M6 5 38 0,57 12 0,4
36 72 31 18 22 2 M6 5 40 0,63 12 0,4
44 80 34 20 24 2 M6 7 41 0,71 12 0,6
44 80 35 20 24 2 M6 7 44 0,78 12 0,6
44 80 36 20 24 2 M6 7 47 0,86 12 0,6
50 90 38 22 26 2 M6 8 49 0,94 12 0,8
50 90 40 22 26 2 M6 8 58 1,16 12 0,8
50 90 42 22 26 2 M6 8 65 1,38 12 0,8
55 100 40 23 29 3 M6 8 55 1,16 12 1,1
55 100 45 23 29 3 M6 8 67 1,52 12 1,1
55 100 48 23 29 3 M6 8 78 1,88 12 1,1
62 110 48 23 29 3 M6 10 73 1,75 12 1,3
62 110 50 23 29 3 M6 10 80 2 12 1,3
62 110 52 23 29 3 M6 10 86 2,25 12 1,3
68 115 50 23 29 3 M6 10 74 1,85 12 1,4
68 115 55 23 29 3 M6 10 91 2,5 12 1,4
68 115 60 23 29 3 M6 10 105 3,15 12 1,4
75 138 55 25 31 3 M8 7 87 2,4 29 1,2
75 138 60 25 31 3 M8 7 106 3,2 29 1,2
75 138 65 25 31 3 M8 7 121 3,95 29 1,2
80 145 60 25 31 3 M8 7 106 3,2 29 1,9
80 145 65 25 31 3 M8 7 120 3,9 29 1,9
80 145 70 25 31 3 M8 7 131 4,6 29 1,9
90 155 65 30 38 4 M8 10 146 4,75 29 3,3
90 155 70 30 38 4 M8 10 171 6 29 3,3
90 155 75 30 38 4 M8 10 193 7,25 29 3,3
100 170 70 34 43 4,5 M8 12 171 6 29 4,7
100 170 75 34 43 4,5 M8 12 200 7,5 29 4,7
100 170 80 34 43 4,5 M8 12 225 9 29 4,7
110 185 75 39 49 5 M10 9 192 7,29 58 5,9
110 185 80 39 49 5 M10 9 225 9 58 5,9
110 185 85 39 49 5 M10 9 254 10,8 58 5,9
125 215 85 42 53 5,5 M10 12 258 11 58 8,3
125 215 90 42 53 5,5 M10 12 288 13 58 8,3
125 215 95 42 53 5,5 M10 12 315 15 58 8,3
