Casa ProdottiAsse che preme gli elementiZ10 asse di spessore 15mm M5 Bolt che preme il morsetto del collare dell'asse degli elementi

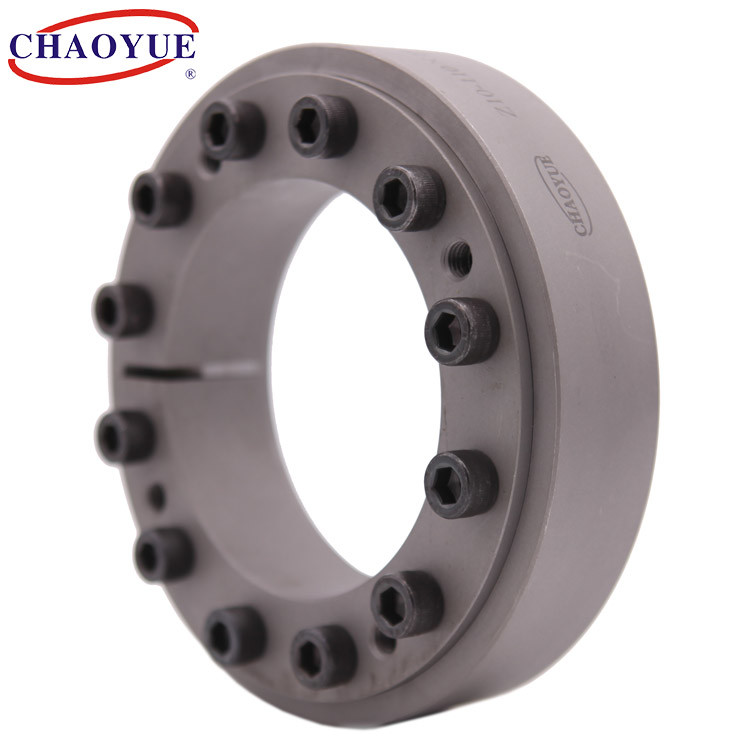

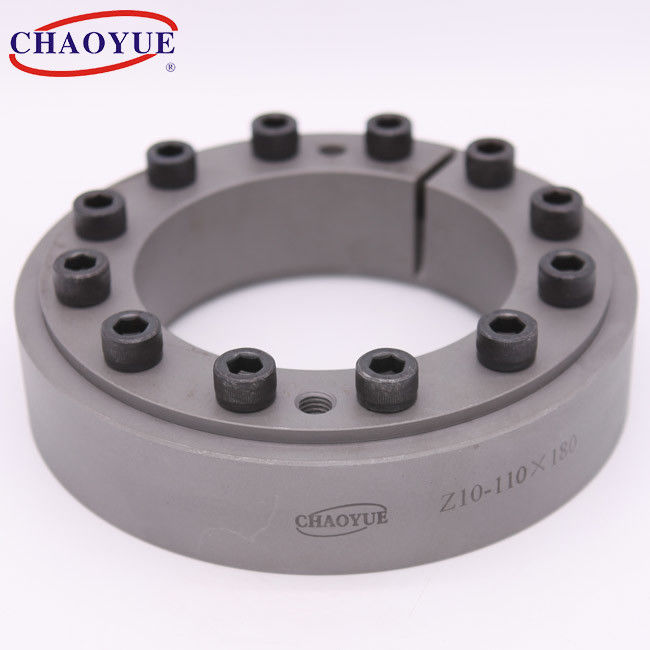

Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp
Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp

Z10 asse di spessore 15mm M5 Bolt che preme il morsetto del collare dell'asse degli elementi

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: Z10
Termini di pagamento e spedizione:
Quantità di ordine minimo: 10 PCS
Prezzo: USD 5.00 - 30.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 1000 pc al mese
Contattaci

Informazioni dettagliate
Diametro interno: 12 - 90 mm Diametro esterno: 32 - 155 millimetri
Spessore: 11 - 38 millimetri Coppia di torsione: 0.038 - 7,2 kN.m
bullone: M5 - M8 Peso: 0.06 - 3,3 chilogrammi
Evidenziare:

Asse di spessore 15mm che preme gli elementi

,

asse del bullone m5 che preme gli elementi

,

Morsetto del collare dell'asse di spessore 15mm

Descrizione di prodotto

Dimensioni alesata Z10 Assemblea di chiusura Keyless standard dell'asse di 90mm - di 12mm



Z10 asse di spessore 15mm M5 Bolt che preme il morsetto del collare dell'asse degli elementi 0





Montaggio dell'esempio



Z10 asse di spessore 15mm M5 Bolt che preme il morsetto del collare dell'asse degli elementi 1





Dimensione fondamentale [millimetri] Bolt Carico nominale La coppia di torsione di stringe Bolt
[N.m]		 Peso
[chilogrammo]
d D dw L H e d1 Forza assiale
[kN]		 Toruqe
[kN.m]
12 32 10 9 11 1 M5 8 0,038 5 0,06
14 37 12 9 11 1 M5 9 0,052 5 0,08
16 41 14 12 15 1,5 M5 13 0,09 5 0,12
18 44 15 12 15 1,5 M5 10 0,08 5 0,12
18 44 16 12 15 1,5 M5 14 0,112 5 0,12
20 47 17 12 15 1,5 M5 16 0,14 5 0,15
20 47 18 12 15 1,5 M5 20 0,184 5 0,15
24 50 19 14 18 2 M5 17 0,16 5 0,2
24 50 20 14 18 2 M5 20 0,2 5 0,2
24 50 22 14 18 2 M5 25 0,28 5 0,3
30 60 24 16 20 2 M5 23 0,28 5 0,3
30 60 25 16 20 2 M5 25 0,32 5 0,3
30 60 26 16 20 2 M5 27 0,36 5 0,3
36 72 28 18 22 2 M6 37 0,55 12 0,4
36 72 30 18 22 2 M6 43 0,68 12 0,4
36 72 31 18 22 2 M6 46 0,74 12 0,4
44 80 34 20 24 2 M6 41 0,7 12 0,6
44 80 35 20 24 2 M6 44 0,77 12 0,6
44 80 36 20 24 2 M6 47 0,85 12 0,6
50 90 38 22 26 2,5 M6 55 1,1 12 0,8
50 90 40 22 26 2,5 M6 64 1,32 12 0,8
50 90 42 22 26 2,5 M6 72 1,54 12 0,8
55 100 42 23 29 3 M6 54 1,13 12 1,1
55 100 45 23 29 3 M6 66 1,5 12 1,1
55 100 48 23 29 3 M6 77 1,85 12 1,1
62 110 48 23 29 3 M6 69 1,6 12 1,3
62 110 50 23 29 3 M6 77 1,92 12 1,3
62 110 52 23 29 3 M6 84 2,17 12 1,3
68 115 50 23 29 3 M6 73 1,8 12 1,4
68 115 55 23 29 3 M6 90 2,44 12 1,4
68 115 60 23 29 3 M6 103 3,1 12 1,4
75 138 55 25 31 4 M8 97 2,7 29 1,7
75 138 60 25 31 4 M8 117 3,52 29 1,7
75 138 65 25 31 4 M8 133 4,3 29 1,7
80 145 60 25 31 4 M8 108 3,25 29 1,9
80 145 65 25 31 4 M8 121 3,97 29 1,9
80 145 70 25 31 4 M8 133 4,7 29 1,9
90 155 65 30 38 4 M8 145 4,7 29 3,3
90 155 70 30 38 4 M8 170 5,98 29 3,3
90 155 75 30 38 4 M8 190 7,2 29 3,3
