Casa ProdottiAsse che preme gli elementiasse interna del diametro M12 Bolt di 100mm che preme norma degli elementi Z9
100mm Inner Diameter M12 Bolt Shaft Clamping Elements Z9 Standard

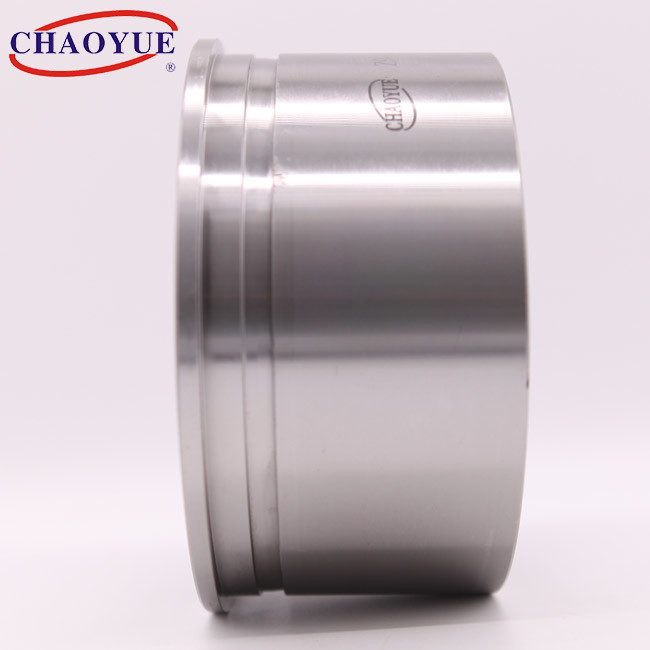

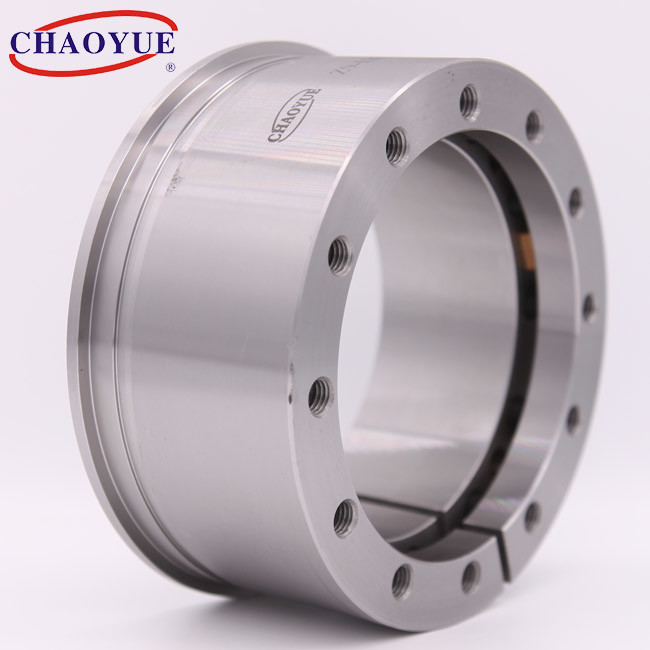

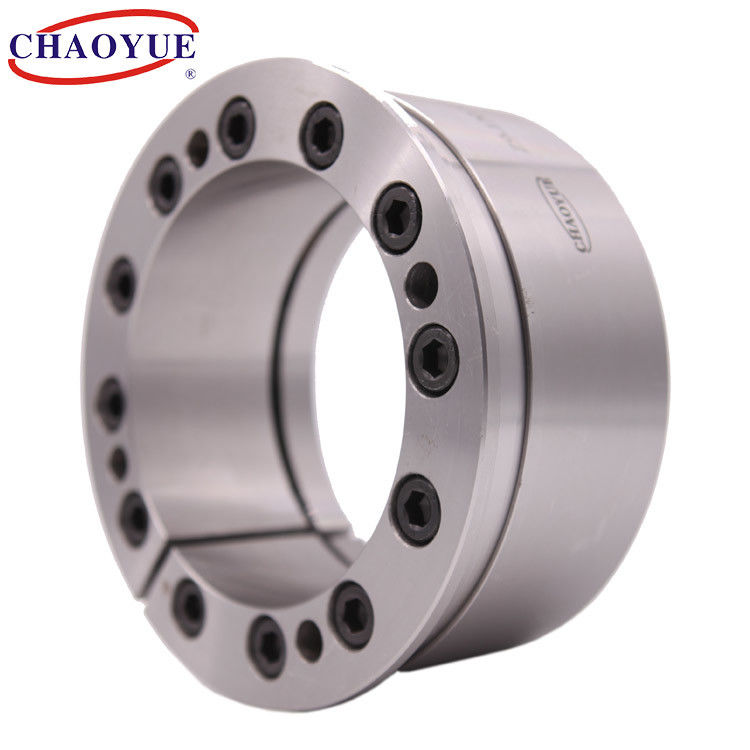

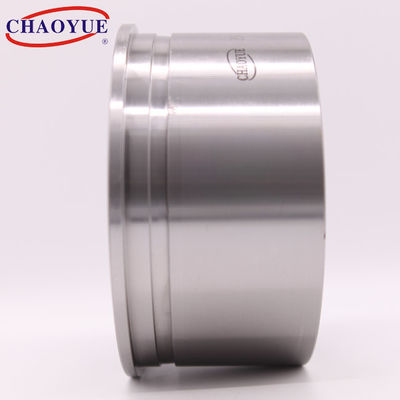

100mm Inner Diameter M12 Bolt Shaft Clamping Elements Z9 Standard 100mm Inner Diameter M12 Bolt Shaft Clamping Elements Z9 Standard 100mm Inner Diameter M12 Bolt Shaft Clamping Elements Z9 Standard

asse interna del diametro M12 Bolt di 100mm che preme norma degli elementi Z9

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: Z9
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 PC
Prezzo: USD 35.00 - 950.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 500 pc al mese
Contattaci

Informazioni dettagliate
Diametro interno: 100 - 420 millimetri Diametro esterno: 145 - 515 millimetri
Spessore: 75 - 159 millimetri Coppia di torsione: 9.6 - 410 kN.m
bullone: M12 - M22 Peso: 4,7 - 82 kg
Evidenziare:

asse interna del diametro di 100mm che preme gli elementi

,

asse del bullone m12 che preme gli elementi

,

di dispositivo di accoppiamento di pressione interno del diametro di 100mm

Descrizione di prodotto

Dispositivo di bloccaggio Keyless standard del disco degli strizzacervelli dell'asse Z9



asse interna del diametro M12 Bolt di 100mm che preme norma degli elementi Z9 0



Montaggio dell'esempio



asse interna del diametro M12 Bolt di 100mm che preme norma degli elementi Z9 1



Dimensione fondamentale [millimetri] Bolt Carico nominale Pressione sull'asse
N/mm2		 Pressione sul hub
N/mm2		 La coppia di torsione di stringe Bolt
[N.m]		 Peso
[chilogrammo]
d D L L1 e B d1 n Forza assiale
[kN]		 Toruqe
[kN.m]
100 145 75 54 5 65 M12 8 192 9,6 102 70 145 4,7
110 155 75 54 5 65 M12 8 197 10,5 93 66 145 5,1
120 165 75 54 5 65 M12 9 216 13 96 70 145 5,5
130 180 84 63 6 72 M12 12 287 17,8 100 78 145 7,5
140 190 84 63 6 72 M12 12 287 20,2 94 69 145 7,9
150 200 84 63 6 72 M12 12 287 21,6 88 66 145 8,4
160 210 84 63 6 72 M12 15 360 28,8 101 77 145 8,9
170 225 84 63 6 72 M12 16 383 32,6 101 76 145 10,5
180 235 84 63 6 72 M12 18 431 38,8 108 82 145 11
190 250 96 69 6 81 M14 15 493 46,8 106 80 230 14,3
200 260 94 69 6 81 M14 16 526 52,8 100 77 230 15
220 285 94 69 6 81 M16 14 640 70 119 92 355 17,8
240 305 112 86 7 98 M16 16 731 88 96 75 355 23,2
260 325 112 86 7 98 M16 18 822 107 103 82 355 24,8
280 355 120 94 8 106 M16 20 910 128 96 75 355 33
300 375 120 94 8 106 M16 22 1000 151 99 79 355 36
320 405 142 109 8 125 M20 18 1280 206 101 80 690 52
340 425 142 109 8 125 M20 20 1420 242 106 85 690 54
360 455 159 120 8 140 M22 20 1770 319 113 89 930 72
380 475 159 120 8 140 M22 20 1770 337 109 87 930 75
400 485 159 120 8 140 M22 20 1770 355 101 83 930 78
420 515 159 120 8 140 M22 22 1980 410 107 87 930 82
