Casa ProdottiAsse che preme gli elementiBoccola Keyless di climax del nero 1240 N.M M75 Bolt per la serratura dell'asse

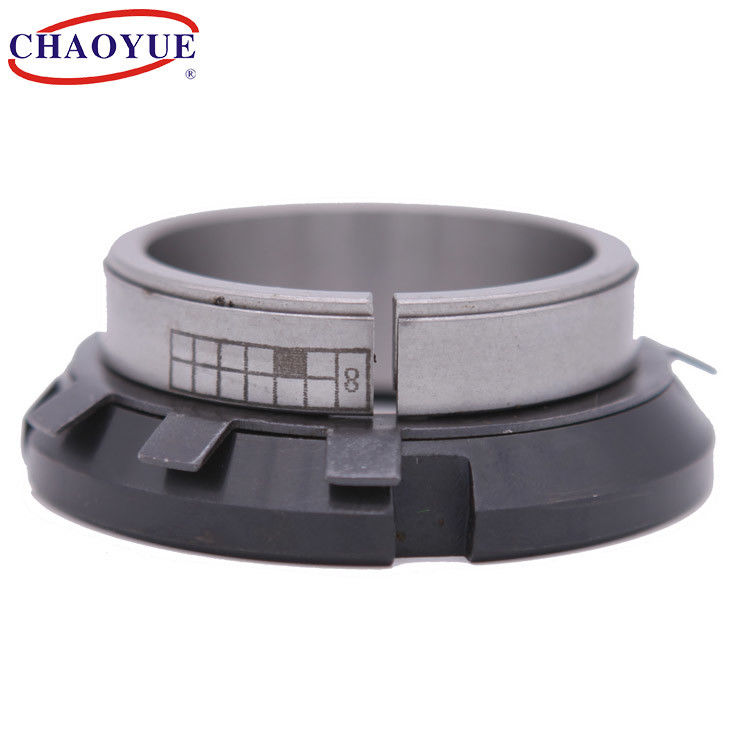

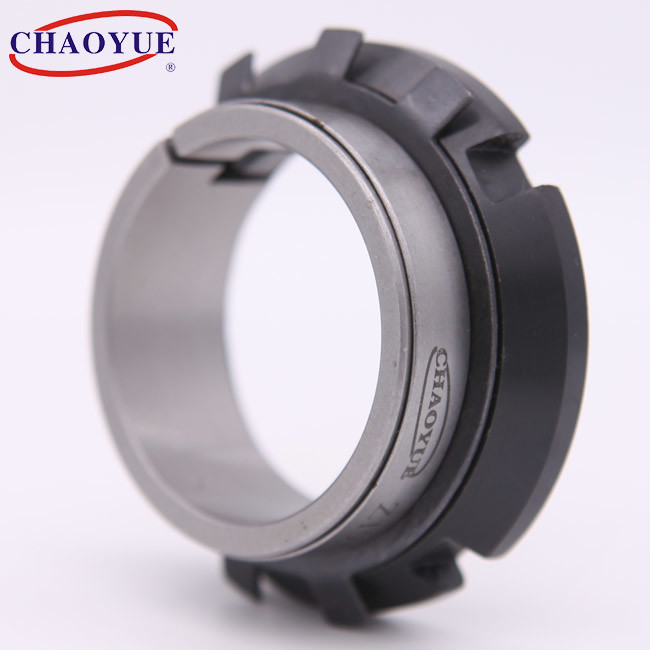

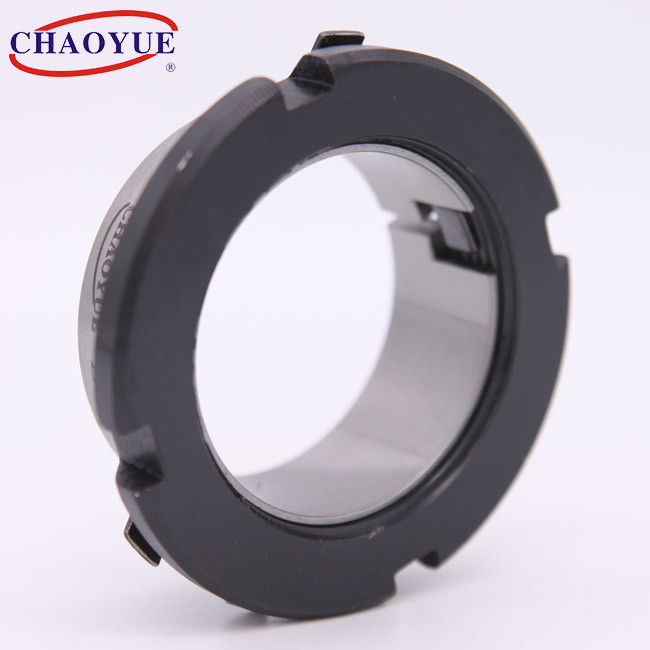

Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock
Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock

Boccola Keyless di climax del nero 1240 N.M M75 Bolt per la serratura dell'asse

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: Z19A
Termini di pagamento e spedizione:
Quantità di ordine minimo: 10 PCS
Prezzo: USD 5.00 - 20.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 1000 pc al mese
Contattaci

Informazioni dettagliate
Diametro interno: 14 - 70 millimetri Diametro esterno: 25 - 84 millimetri
Spessore: 16.5 - 31,5 millimetri Coppia di torsione: 38 - 1240 N.m
bullone: M20 - M75 Peso: 0.05 - 0,42 chilogrammi
Evidenziare:

Boccola keyless di climax di 1240 N.m

,

Boccola keyless di climax del bullone M75

,

Morsetto del collare dell'asse di 1240 N.m

Descrizione di prodotto

Asse Keyless di Z19A che preme elemento che chiude boccola a chiave



Boccola Keyless di climax del nero 1240 N.M M75 Bolt per la serratura dell'asse 0





Montaggio dell'esempio



Boccola Keyless di climax del nero 1240 N.M M75 Bolt per la serratura dell'asse 1



Dimensione fondamentale [millimetri] Bolt Carico nominale Pressione sull'asse
[N/millimetro2]		 Pressione sul hub
[N/millimetro2]		 La coppia di torsione di stringe Bolt
[N.m]		 Peso
[chilogrammo]
d D E H B d1 Forza assiale
[kN]		 Coppia di torsione
[N·m.]
14 25 32 16,5 6,5 M20 x 1 5,1 38 200 110 95 0,05
15 25 32 16,5 6,5 M20 x 1 5,5 41 185 110 95 0,04
16 25 32 16,5 6,5 M20 x 1 5,45 43 174 110 95 0,04
17 26 32 16,5 6,5 M20 x 1 5,5 47 164 107 95 0,04
18 26 32 16,5 6,5 M20 x 1 5,4 49 155 107 95 0,04
18 30 38 16,5 6,5 M25 x 1,5 6,6 58 185 112 160 0,06
19 30 38 18 6,5 M25 x 1,5 6,6 62 176 112 160 0,06
20 30 38 18 6,5 M25 x 1,5 6,6 66 167 111 160 0,06
22 32 38 18 6,5 M25 x 1,5 6,6 73 152 105 160 0,06
24 35 45 18 6,5 M30 x 1,5 8,75 105 185 127 220 0,08
25 35 45 18 6,5 M30 x 1,5 8,8 110 178 127 220 0,07
28 36 45 18 6,5 M32 x 1,5 8,55 120 159 124 220 0,06
28 40 52 18 6,5 M35 x 1,5 10,6 149 188 141 340 0,09
30 40 52 19,5 7 M35 x 1,5 10,6 160 164 123 340 0,09
32 42 52 19,5 7 M36 x 1,5 10,6 170 154 117 340 0,09
35 45 58 21,5 8 M40 x 1,5 13,1 230 153 120 480 0,11
36 45 58 21,5 8 M40 x 1,5 13,3 240 149 120 480 0,1
38 48 58 21..5 8 M42 x 1,5 13,1 250 141 112 480 0,12
38 50 58 21,5 8 M42 x 1,5 13,1 250 141 112 480 0,14
40 50 65 24,5 10 M45 x 1,5 15,5 310 124 93 680 0,14
40 52 65 24,5 10 M45 x 1,5 15,5 310 120 93 680 0,17
42 55 65 25,5 10 M48 x 1,5 15,2 320 114 87 680 0,2
45 55 72 25,5 10 M50 x 1,5 17,7 400 122 96 870 0,16
45 57 72 25,5 10 M50 x 1,5 17,7 400 122 96 870 0,2
48 60 75 25,5 10 M55 x 2 20,8 500 135 105 970 0,21
50 60 75 25,5 10 M55 x 2 20,8 520 130 105 970 0,18
50 62 75 25,5 10 M55 x 2 20,8 520 130 105 970 0,22
55 65 80 27,5 12 M60 x 2 22 610 103 84 1100 0,21
55 68 80 27,5 12 M60 x 2 22 610 103 84 1100 0,28
56 68 80 27,5 12 M60 x 2 22 620 101 82 1100 0,26
60 70 85 30 12 M65 x 2 26,6 800 113 93 1300 0,24
60 73 85 30,5 12 M65 x 2 26,6 800 113 93 1300 0,33
63 79 92 30,5 14 M70 x 2 31,1 980 107 86 1600 0,43
65 79 92 30,5 14 M70 x 2 31 1010 104 86 1600 0,38
70 84 98 31,5 14 M75 x 2 35,4 1240 110 92 2000 0,42
