La Cina Un modo che invade frizione fabbricante

Frizione di spessore 90mm 2500N.M One Way Roller per le stampatrici

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: GC-B
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 PC
Prezzo: USD 25.00 - 360.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 500 pc al mese

Informazioni dettagliate

Diametro interno: 8 - 150 millimetri Diametro esterno: 35 - 320 millimetri
Spessore: 13 - 108 millimetri Coppia di torsione: 8.3 - 17040 N.m
Peso: 0.07 - 42,0 CHILOGRAMMI
Evidenziare:

Spessore 90mm una frizione del rullo di modo

,

2500N.m una frizione del rullo di modo

,

pezzi di ricambio della stampatrice di 2500N.m

Descrizione di prodotto

Frizione del rullo di modo di GC-B ASNU uno che sopporta per la stampa delle impacchettatrici



Il tipo GC-B è un tipo del rullo guida in folle il non cuscinetto di sostegno. Il diametro esterno nominale è lo stesso come serie 63 cuscinetti a sfera. I cuscinetti sono richiesti per sostenere i carichi assiali e radiali. Le unità sono grasso consegnato lubrificato.



La disposizione standard è di installare questo tipo accanto ad un cuscinetto con la stessa tolleranza di posizione. La corsa interna è chiusa a chiave all'asse. Tacche laterali supplementari nella corsa esterna provvedere al transimission positivo di coppia di torsione.



Questa serie estesa ha utilizzato nel sistema del macchinario del trasportatore, ospitante, l'imballaggio, la stampa, la fabbricazione della carta, tessere, chimico, medica, alimento ecc.

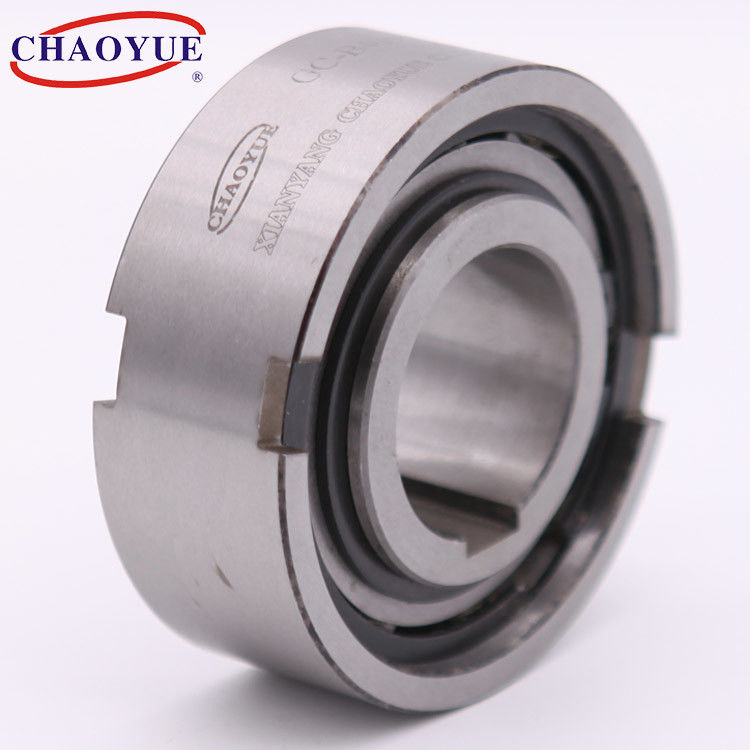

Frizione di spessore 90mm 2500N.M One Way Roller per le stampatrici 0




Montaggio dell'esempio

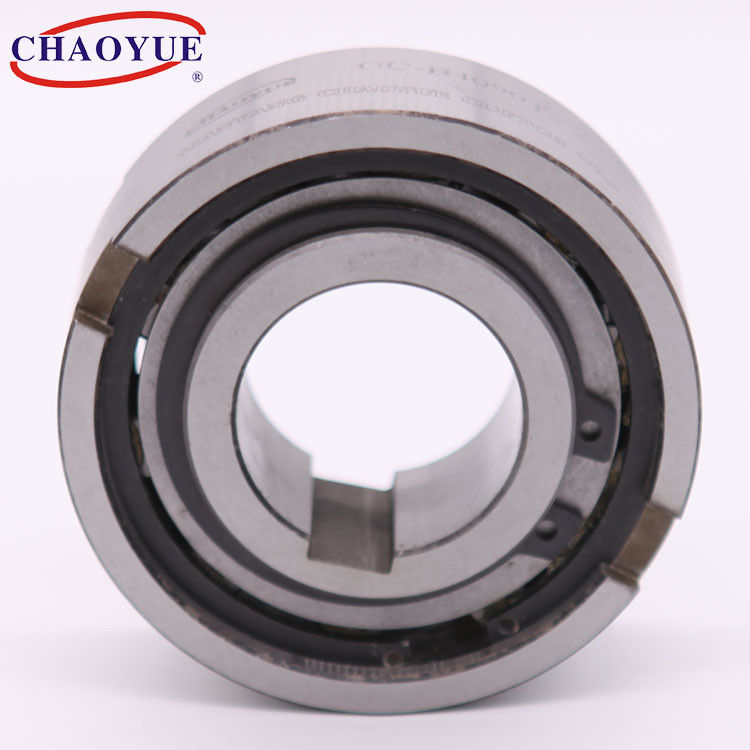

Frizione di spessore 90mm 2500N.M One Way Roller per le stampatrici 1

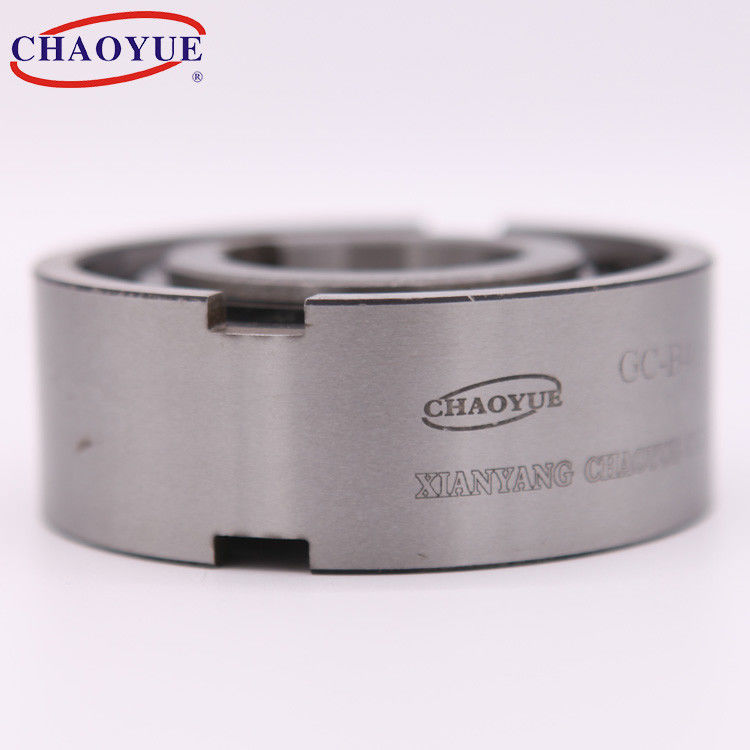

Frizione di spessore 90mm 2500N.M One Way Roller per le stampatrici 2

Tipo Coppia nominale [N.m] Invadendo velocità di limitazione [r/min] Dimensione in Coutour [millimetri] Peso
Corsa interna Corsa esterna d [h7] D [h7] L bw x TW bn x tn
GC-B835 8,3 1650 2500 8 35 13 4 x 1,4 2 x 1,0 0,07
GC-B1235 8,3 1650 2500 12 35 13 4 x 1,4 4 x 1,8 0,06
GC-B1237 8,5 1600 2500 12 37 20 6 x 3,3 4 x 1,8 0,07
GC-B1542 22 1200 1800 15 42 18 5 x 1,8 5 x 2,3 0,11
GC-B1747 35 1150 1700 17 47 19 5 x 2,3 5 x 2,3 0,15
GC-B2052 26 1050 1550 20 52 21 6 x 2,3 6 x 2,8 0,19
GC-B2060 90 850 1300 20 60 20 6 x 2,3 6 x 3,0 0,08
GC-B2062 100 850 1300 20 62 36 8 x 3,5 6 x 2,8 0,59
GC-B2562 90 850 1300 25 62 24 8 x 2,8 8 x 3,3 0,38
GC-B3072 184 700 1100 30 72 27 10 x 2,5 10 x 3,3 0,54
GC-B3580 270 600 950 35 80 31 12 x 3,5 12 x 3,3 0,74
GC-B4090 387 550 850 40 90 33 12 x 4,1 14 x 3,8 0,92
GC-B4393 400 550 850 43 93 36 14 x 4,5 10 x 3,0 1
GC-B45100 558 500 800 45 100 36 14 x 4,6 14 x 3,8 1,31
GC-B50110 720 425 675 50 110 40 14 x 5,6 18 x 4,4 1,74
GC-B60130 1315 375 525 60 130 46 18 x 5,6 20 x 4,9 2,77
GC-B60170 2500 275 425 60 170 90 20 x 7,5 18 x 4,4 6,5
GC-B65170 2500 275 425 65 170 90 20 x 7,5 18 x 4,4 6,3
GC-B70150 1656 300 475 70 150 51 20 x 6,9 20 x 4,9 4,16
GC-B80170 2096 275 425 80 170 58 20 x 7,5 22 x 5,4 7,01
GC-B90190 3468 250 375 90 190 64 20 x 8,0 25 x 5,4 8,2
GC-B100215 5400 225 340 100 215 73 24 x 8,5 28 x 6,4 12,6
GC-B120260 5932 185 275 120 260 86 28 x 10 32 x 7,4 23
GC-B150320 17040 150 230 150 320 108 X12 32 36 x 8,4 42
