Casa Prodottiuna frizione del rullo di modoLa frizione di coppia di torsione 547N.M One Way Roller di lunghezza 48mm guida in folle

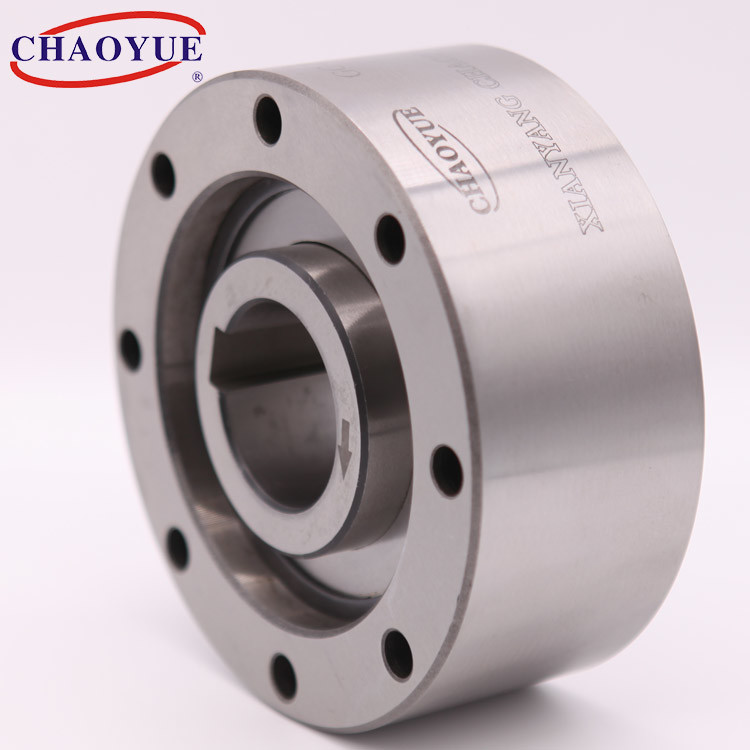

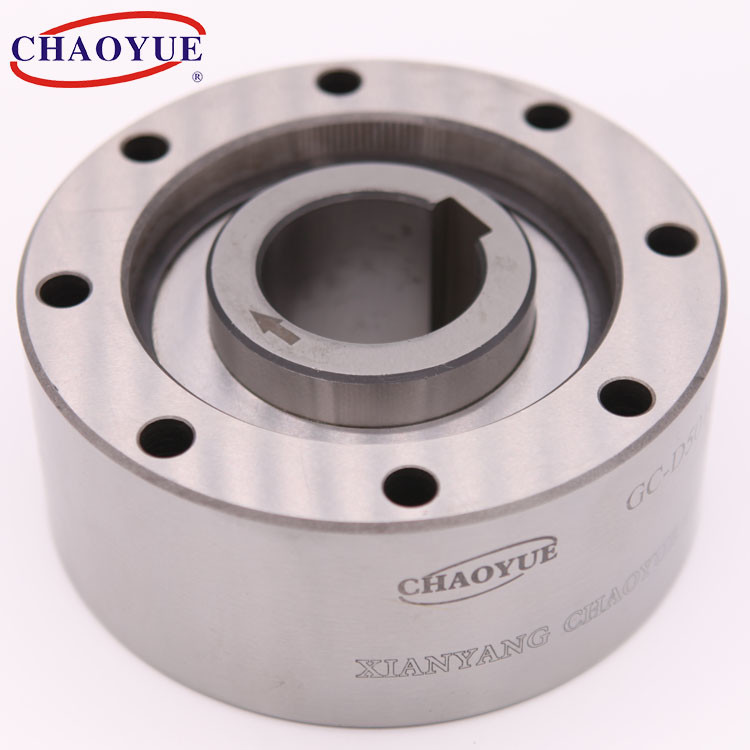

Length 48mm Torque 547N.M One Way Roller Clutch Freewheel
Length 48mm Torque 547N.M One Way Roller Clutch Freewheel Length 48mm Torque 547N.M One Way Roller Clutch Freewheel

La frizione di coppia di torsione 547N.M One Way Roller di lunghezza 48mm guida in folle

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: GC-D
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 PC
Prezzo: USD 30.00 - 140.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 1000 pc al mese
Contattaci

Informazioni dettagliate
Diametro interno: 12 - 70 millimetri Diametro esterno: 47 - 190 millimetri
Spessore: 20 - 95 millimetri Coppia di torsione: 12 - 4370 N.m
Peso: 0.21 - 11,8 chilogrammi
Evidenziare:

coppia di torsione 547N.m una frizione del rullo di modo

,

lunghezza 48mm una frizione del rullo di modo

,

la lunghezza 48mm ha intrappolato la frizione del rullo

Descrizione di prodotto

Il rullo di modo di GC-D l'aa uno guida in folle sopportare di modo della frizione una



Il tipo GC-D è un tipo del rullo guida in folle il non cuscinetto di sostegno. I cuscinetti sono richiesti per sostenere i carichi assiali e radiali. La lubrificazione ed il sigillamento devono anche essere forniti tramite l'installazione. La lubrificazione standard è olio.



La norma installa è la corsa esterna che va d'accordo la scanalatura ed ha avvitato al legame. La corsa interna è chiusa a chiave all'asse. La scanalatura per installare la corsa esterna deve essere tolleranza H7, assicura un alto axiality.



Questa serie estesa ha utilizzato nel sistema del macchinario dell'imballaggio, la stampa, la fabbricazione della carta, tessere, chimico, medica, alimento ecc.

La frizione di coppia di torsione 547N.M One Way Roller di lunghezza 48mm guida in folle 0





Montaggio dell'esempio



La frizione di coppia di torsione 547N.M One Way Roller di lunghezza 48mm guida in folle 1



La frizione di coppia di torsione 547N.M One Way Roller di lunghezza 48mm guida in folle 2

Tipo Coppia nominale [N.m]

Invadere velocità di limitazione

[r/min]

 Dimensione in Coutour [millimetri] Peso
[chilogrammo]
Corsa interna Corsa esterna d [H7] D [h7] F L n - d1 bn x tn
GC-D1247 12 1550 3000 12 47 38 20 3 - 5,5 4 x 1,8 0,21
GC-D1555 42 1150 2700 15 55 45 30 3 - 5,5 5 x 2,3 0,44
GC-D2068 111 1000 1800 20 68 58 34 4 - 5,5 6 x 2,8 0,7
GC-D2590 215 850 1300 25 90 78 37 6 - 5,5 8 x 3,3 1,3
GC-D30100 380 750 1050 30 100 87 44 6 - 6,6 8 x 3,3 2
GC-D35110 547 650 975 35 110 96 48 6 - 6,6 10 x 3,3 2,6
GC-D40125 760 600 850 40 125 108 56 6 - 9,0 12 x 3,3 3,9
GC-D45130 855 525 750 45 130 112 56 8 - 9,0 14 x 3,8 4
GC-D50150 1634 475 650 50 150 132 63 8 - 9,0 14 x 3,8 6
GC-D55160 1995 425 600 55 160 138 67 8 - 11 16 x 4,3 7,2
GC-D60170 1660 400 550 60 170 150 78 10 - 11 18 x 4,4 9,2
GC-D70190 4370 325 450 70 190 165 95 10 - 11 20 x 4,9 11,8
