Casa ProdottiAssemblea di chiusura KeylessManica a molle del giunto di dilatazione di 1265N.M Torque 72mm OD

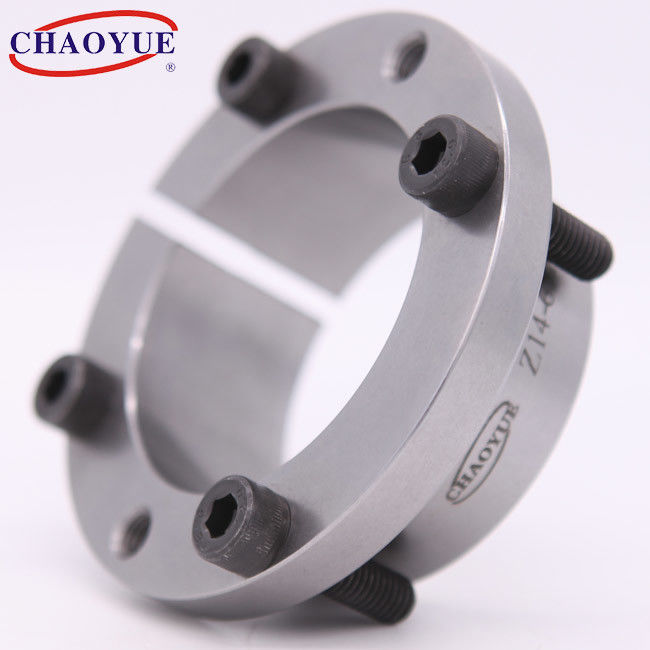

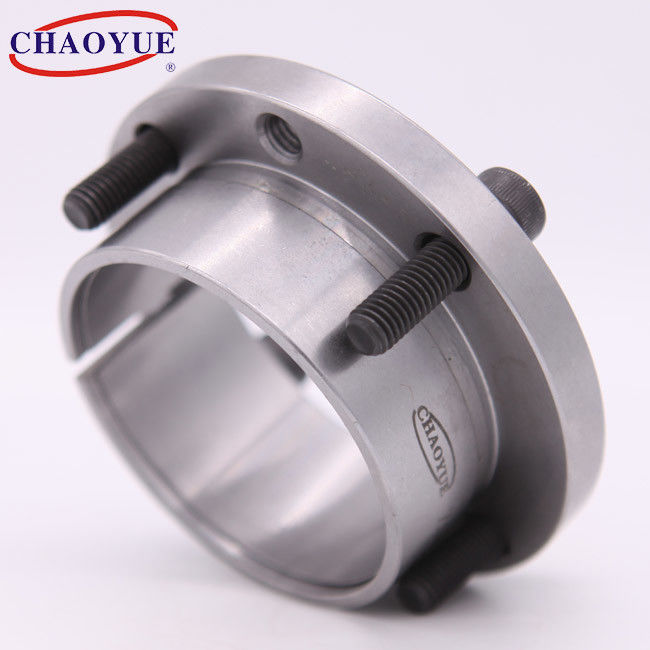

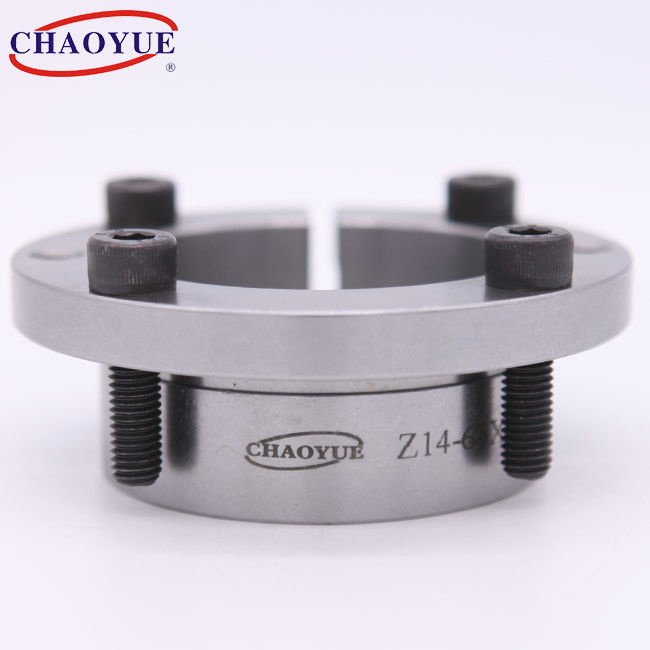

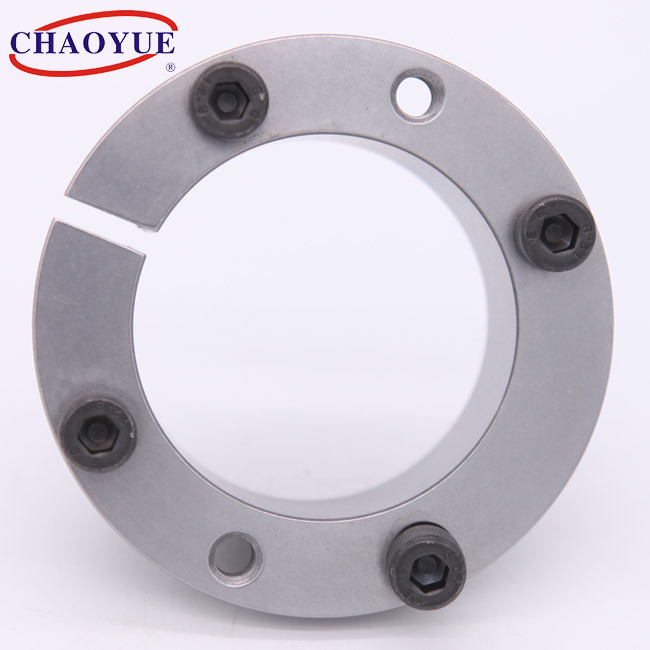

Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve
Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve

Manica a molle del giunto di dilatazione di 1265N.M Torque 72mm OD

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: Z14
Termini di pagamento e spedizione:
Quantità di ordine minimo: 30 pc
Prezzo: USD 3.00 - 20.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 5000 pc al mese
Contattaci

Informazioni dettagliate
Diametro interno: 14 - 65 millimetri Diametro esterno: 25 - 72 millimetri
Spessore: 26 - 35 millimetri Coppia di torsione: 64 - 1265 N.m
bullone: M4 - M8 Peso: 0.091 - 0,46
Evidenziare:

manica del giunto di dilatazione di 72mm OD

,

manica del giunto di dilatazione di coppia di torsione di 1265N.m

,

collegamento del hub dell'asse di 72mm OD

Descrizione di prodotto

Ghiera Keyless del meccanismo a molle del morsetto Z14



Manica a molle del giunto di dilatazione di 1265N.M Torque 72mm OD 0





Montaggio dell'esempio



Manica a molle del giunto di dilatazione di 1265N.M Torque 72mm OD 1





Dimensione fondamentale [millimetri] Bolt Carico nominale Pressione sull'asse
[N/millimetro2]		 Pressione sul hub
[N/millimetro2]		 La coppia di torsione di stringe Bolt
[N.m]		 Peso
[chilogrammo]
d D D1 D2 L L1 L2 L3 d1 n Coppia di torsione
[N·m.]		 Forza assiale
[kN]
14 25 42 33 30 26 20 16 M4 4 64 9,2 109 61 2,9 0,091
16 25 42 33 30 26 20 16 M4 4 74 9,2 95 61 2,9 0,082
18 25 42 33 30 26 20 16 M4 4 82 9,2 85 61 2,9 0,072
19 25 42 33 30 26 20 16 M4 4 87 9,2 80 61 2,9 0,068
20 30 50 39 31 26 20 16 M5 4 150 15 124 82 6 0,113
22 30 50 39 31 26 20 16 M5 4 165 15 113 82 6 0,11
24 30 50 39 31 26 20 16 M5 4 180 15 104 82 6 0,088
25 36 55 45 31 26 20 16 M5 4 187 15 100 69 6 0,144
28 36 55 45 31 26 20 16 M5 4 210 15 89 69 6 0,121
30 36 55 45 31 26 20 16 M5 4 225 15 83 69 6 0,105
32 42 62 51 33 28 20 16 M5 4 240 15 77 59 6 0,2
35 42 62 51 33 28 20 16 M5 4 260 15 71 59 6 0,173
36 42 62 51 33 28 20 16 M5 4 270 15 69 59 6 0,162
38 44 66 54 34 28 20 16 M6 4 400 21,2 93 80 10 0,182
40 48 70 58 34 28 20 16 M6 4 425 21,2 88 73 10 0,223
42 48 70 58 34 28 20 16 M6 4 446 21,2 83 73 10 0,191
45 55 82 67 43 35 25 20 M8 4 875 38,9 115 94 25 0,4
48 55 82 67 43 35 25 20 M8 4 935 38,9 107 94 25 0,35
50 62 89 74 43 35 25 20 M8 4 974 38,9 103 83 25 0,5
55 62 89 74 43 35 25 20 M8 4 1070 38,9 94 83 25 0,41
60 72 99 84 43 35 25 20 M8 4 1165 38,9 86 71 25 0,58
65 72 99 84 43 35 25 20 M8 4 1265 38,9 79 71 25 0,46
