Casa ProdottiAssemblea di chiusura KeylessAcciaio Keyless del giunto di dilatazione della manica della forza assiale di identificazione 38kN di 36mm

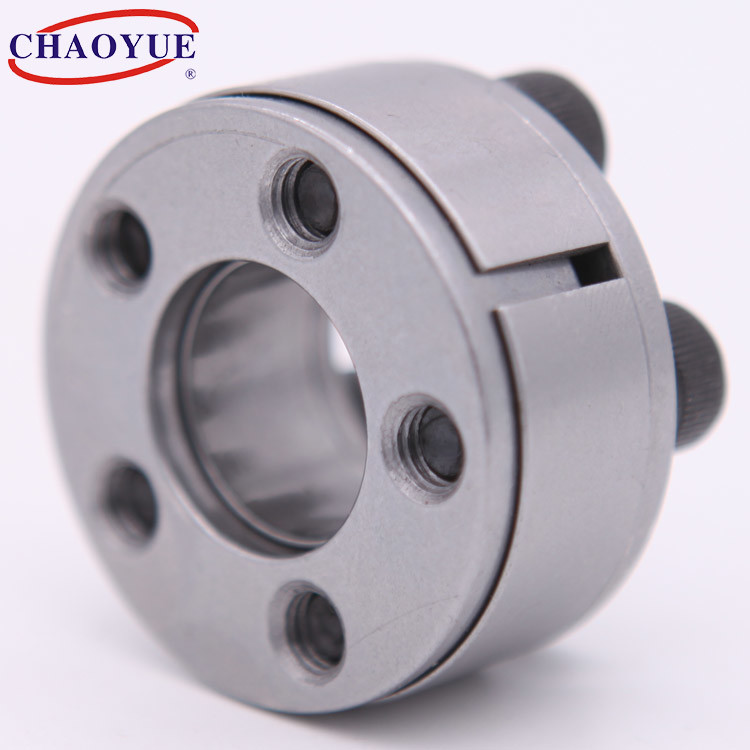

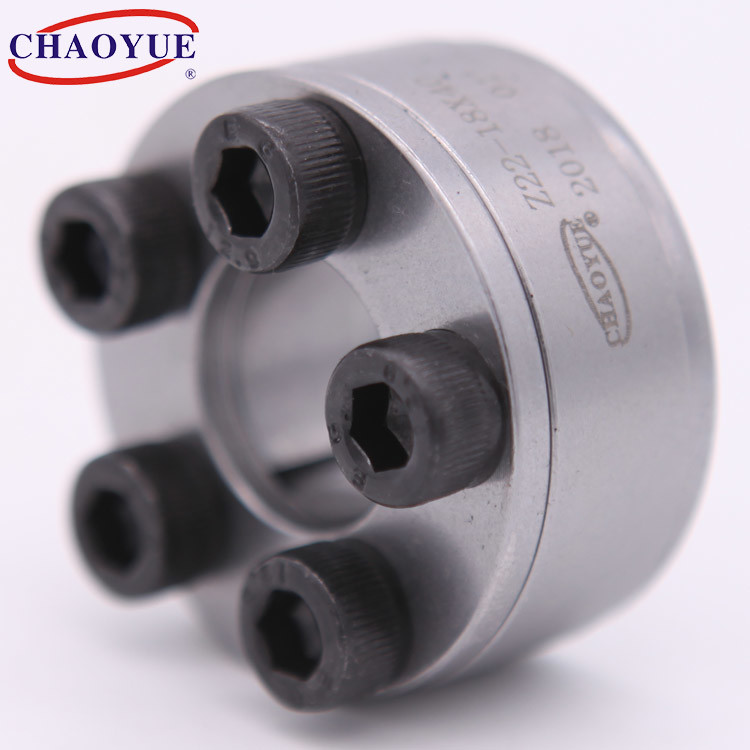

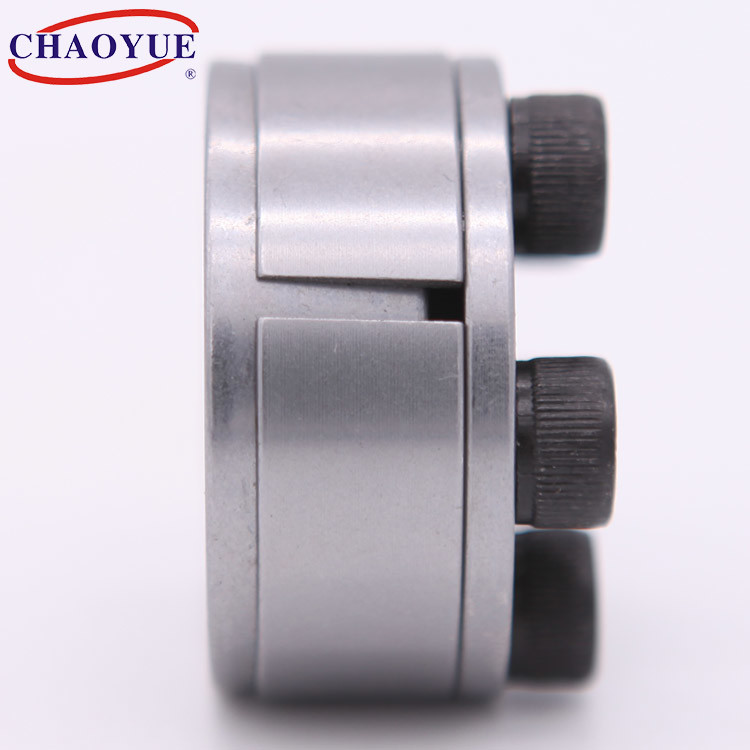

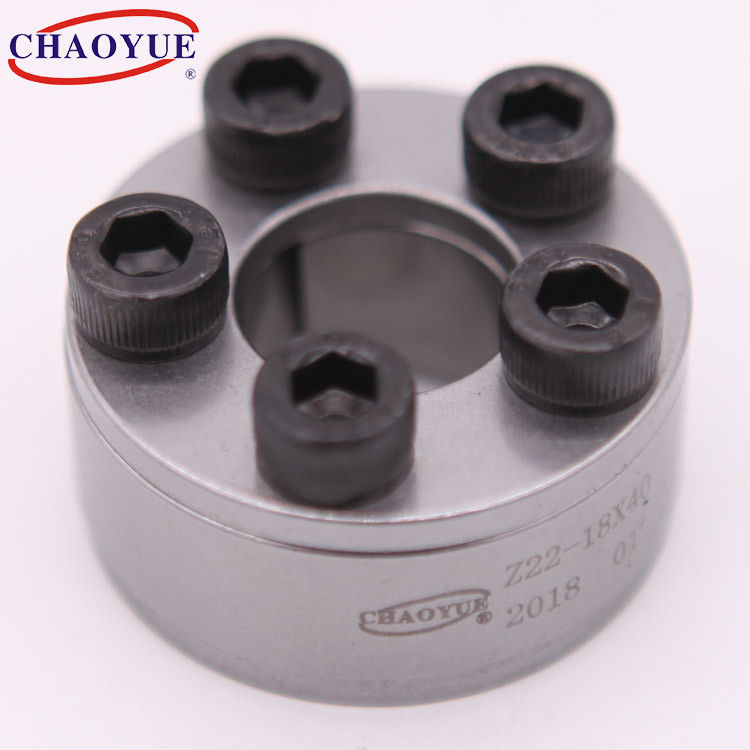

Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel
Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel

Acciaio Keyless del giunto di dilatazione della manica della forza assiale di identificazione 38kN di 36mm

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: Z22
Termini di pagamento e spedizione:
Quantità di ordine minimo: 10 PCS
Prezzo: USD 8.00 - 40.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 1000 pc al mese
Contattaci

Informazioni dettagliate
Diametro interno: 18 - 90 millimetri Diametro esterno: 40 - 125 millimetri
Spessore: 18 - 35 millimetri Coppia di torsione: 0.2 - 6,9 kN.m
bullone: M6 - M10 Peso: 0.16 - 1,25 chilogrammi
Evidenziare:

giunto di dilatazione della manica di identificazione di 36mm

,

giunto di dilatazione della manica della forza assiale 38kN

,

collare infilato del morsetto della forza assiale 38kN

Descrizione di prodotto

La ruota Keyless dell'asse Z22 collega l'Assemblea di chiusura



Acciaio Keyless del giunto di dilatazione della manica della forza assiale di identificazione 38kN di 36mm 0





Montaggio dell'esempio



Acciaio Keyless del giunto di dilatazione della manica della forza assiale di identificazione 38kN di 36mm 1





Dimensione fondamentale [millimetri] Bolt Carico nominale Pressione sull'asse
[N/millimetro2]		 La coppia di torsione di stringe Bolt
[N.m]		 Peso
[chilogrammo]
d D L L1 L2 d1 n Forza assiale
[kN]		 Coppia di torsione
[kN·m.]
18 40 24 18 15 M6 5 22 0,2 260 14 0,16
19 41 24 18 15 M6 5 22 0,21 255 14 0,18
20 42 24 18 15 M6 6 26 0,26 280 14 0,19
22 44 24 18 15 M6 6 26 0,29 260 14 0,19
24 46 24 18 15 M6 6 26 0,31 230 14 0,2
25 47 24 18 15 M6 6 26 0,33 270 14 0,2
28 50 24 18 15 M6 8 35 0,49 250 14 0,24
30 52 24 18 15 M6 8 35 0,52 230 14 0,24
32 54 24 18 15 M6 8 35 0,56 200 14 0,25
35 57 28 22 18 M6 9 38 0,68 190 14 0,26
36 59 28 22 18 M6 9 38 0,7 200 14 0,26
38 60 28 22 18 M6 10 43 0,83 190 14 0,27
40 62 28 22 18 M6 10 43 0,87 225 14 0,27
42 70 36 28 24 M8 8 64 1,36 210 35 0,38
45 73 36 28 24 M8 8 64 1,45 195 35 0,45
48 76 36 28 24 M8 8 64 1,55 190 35 0,46
50 78 36 28 24 M8 8 64 1,61 195 35 0,48
55 83 36 28 24 M8 9 72 2 190 35 0,49
56 84 36 28 24 M8 9 72 2,03 195 35 0,5
60 88 36 28 24 M8 10 80 2,42 190 35 0,55
63 91 36 28 24 M8 10 80 2,54 190 35 0,56
65 93 36 28 24 M8 10 80 2,62 180 35 0,58
70 105 45 35 31 M10 9 114 4 200 70 1,01
75 110 45 35 31 M10 10 128 4,8 205 70 1,06
80 115 45 35 31 M10 10 128 5,1 190 70 1,12
85 120 45 35 31 M10 10 128 5,45 180 70 1,19
90 125 45 35 31 M10 10 153 6,9 205 70 1,25
