Casa ProdottiAssemblea di chiusura KeylessAssemblea di chiusura Keyless compatta della struttura 3560N.m di CHAOYUE Z24
CHAOYUE Compact Structure 3560N.m Keyless Locking Assembly Z24
CHAOYUE Compact Structure 3560N.m Keyless Locking Assembly Z24 CHAOYUE Compact Structure 3560N.m Keyless Locking Assembly Z24

Assemblea di chiusura Keyless compatta della struttura 3560N.m di CHAOYUE Z24

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: Z24
Termini di pagamento e spedizione:
Quantità di ordine minimo: 10 PCS
Prezzo: USD 2.50 - 100.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 1000 pc al mese
Contattaci

Informazioni dettagliate
Diametro interno: 22 - 85 millimetri Diametro esterno: 35 - 120 millimetri
Spessore: 26 - 92 millimetri Coppia di torsione: 38 - 3560 N.m
bullone: M3 - M8 Peso: 0.08 - 2,71 chilogrammi
Evidenziare:

Assemblea di chiusura Keyless di 3560N.m

,

Assemblea di chiusura Keyless della struttura compatta

,

morsetto dell'asse del rilascio rapido di 3560N.m

Descrizione di prodotto

Assemblea di chiusura Keyless dell'asse della struttura compatta Z24

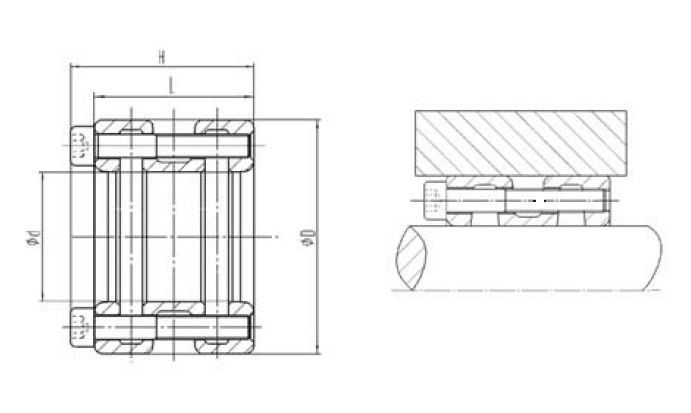

Assemblea di chiusura Keyless compatta della struttura 3560N.m di CHAOYUE Z24 0



Montaggio dell'esempio

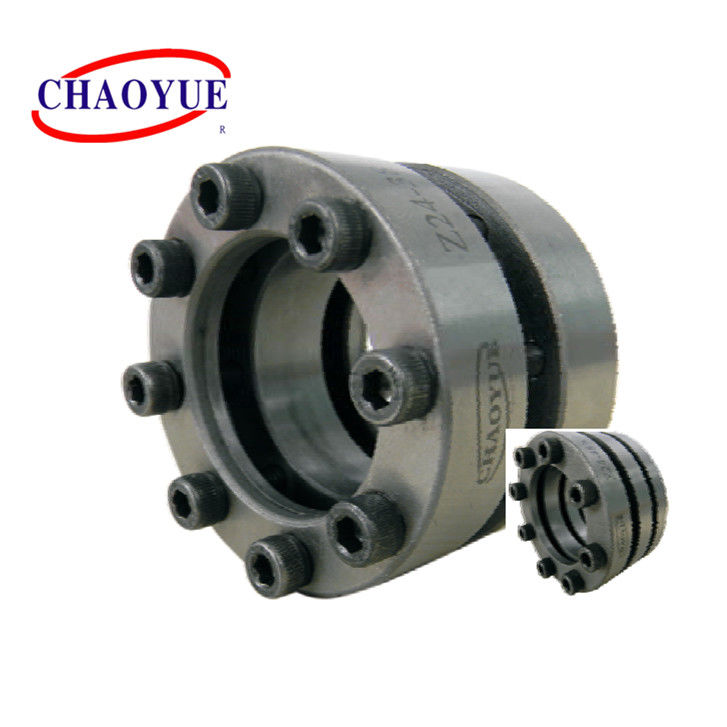

Assemblea di chiusura Keyless compatta della struttura 3560N.m di CHAOYUE Z24 1

Dimensione fondamentale [millimetri] Bolt Carico nominale La coppia di torsione di stringe Bolt
[N.m]		 Peso
[chilogrammo]
d D L H d1 n Forza assiale
[N]		 Coppia di torsione
[N·m.]
22 35 26 29 M3 6 3450 38 2 0,08
25 38 26 29 M3 6 6800 85 2 0,08
28 45 26 30 M4 6 7500 105 4 0,13
30 47 26 30 M4 6 12600 190 4 0,25
38 60 36 41 M5 8 16680 317 7 0,3
40 62 36 41 M5 8 27000 540 7 0,33
42 65 36 41 M5 8 30500 640 7 0,36
45 70 41 46 M5 8 38200 860 7 0,4
48 75 41 46 M5 8 39600 950 7 0,5
50 75 41 46 M6 8 41600 1040 12 0,52
55 80 41 47 M6 8 48000 1320 12 0,55
60 85 41 47 M6 8 54600 1640 12 0,61
65 95 77 85 M8 8 69000 2240 40 1,52
70 100 77 85 M8 8 74300 2600 40 1,6
75 105 77 85 M8 8 77300 2900 40 1,71
80 110 77 85 M8 8 80250 3210 40 1,8
85 120 92 100 M8 8 83700 3560 40 2,71
