Dettagli:
|
|
Luogo di origine: | Shaanxi, Cina |
---|---|
Marca: | CHAOYUE |
Numero di modello: | Z21 |
Termini di pagamento e spedizione:
|
|
Quantità di ordine minimo: | 10 PCS |
Prezzo: | USD 4.00 - 15.00 / pc |
Imballaggi particolari: | Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti |
Tempi di consegna: | 1 - 3 settimane |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 1000 pc al mese |
Informazioni dettagliate |
|||
Diametro interno: | 10 - 50 millimetri | Diametro esterno: | 20 - 80 millimetri |
---|---|---|---|
Spessore: | 13 - 36 millimetri | Coppia di torsione: | 14.1 - 1610 N.m |
bullone: | M2.5 - M8 | Peso: | 0.019 - 0,73 chilogrammi |
Evidenziare: | Assemblea di chiusura Keyless del bullone m2.5,Assemblea di chiusura Keyless di 10mm,m2.5 morsetto dell'asse del bullone 10mm |
Descrizione di prodotto

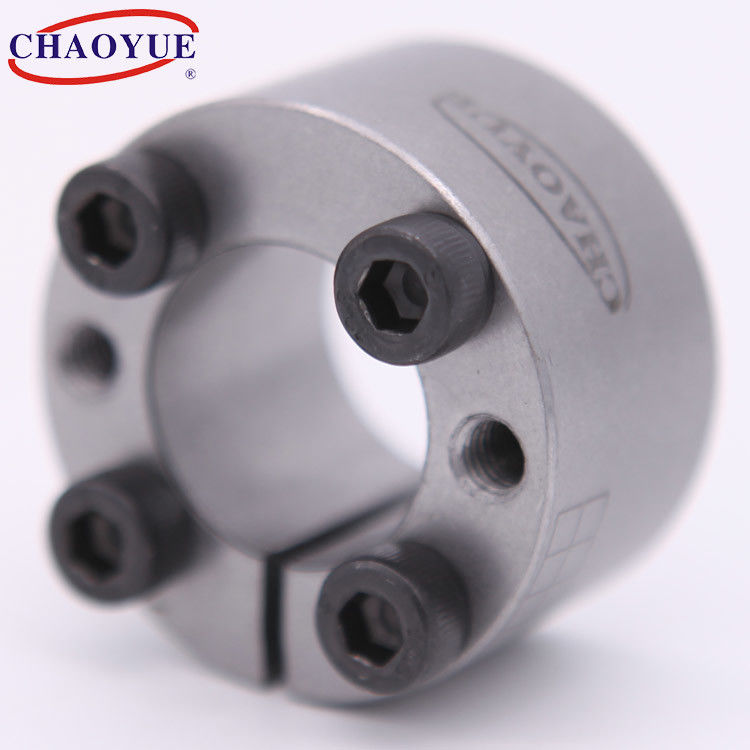

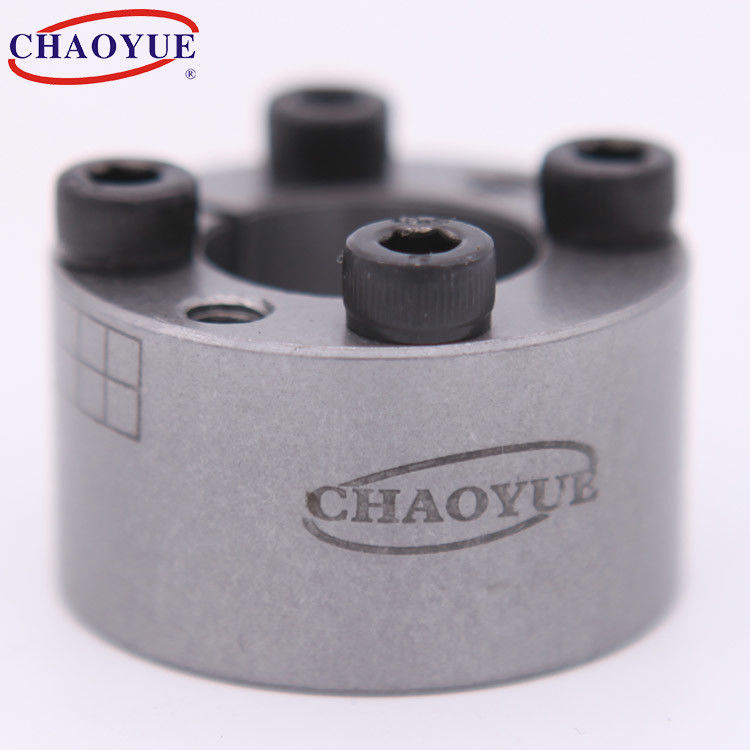

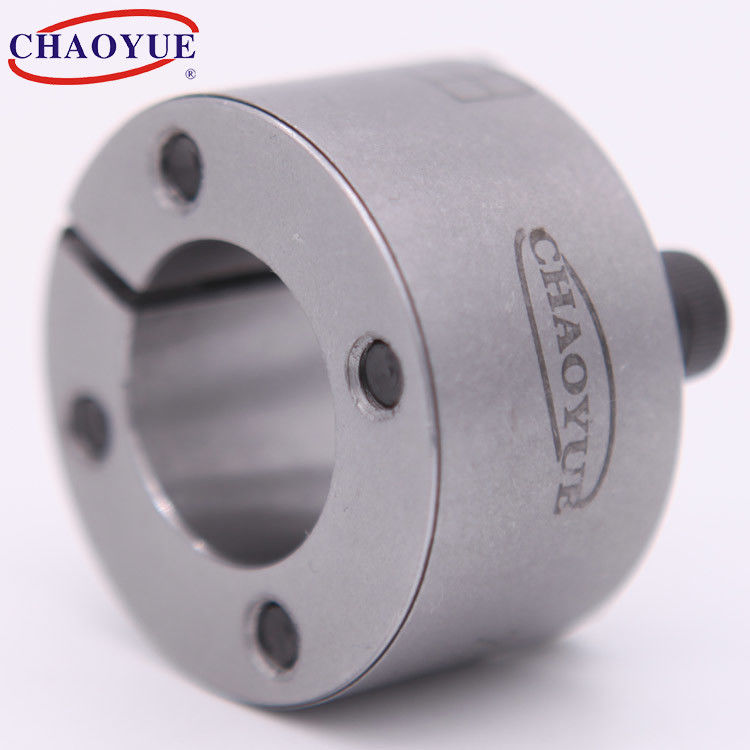

La manica di accoppiamento di espansione Z21 si è gonfiata l'insieme stretto
Montaggio dell'esempio
Dimensione fondamentale [millimetri] | Bolt | Carico nominale | La coppia di torsione di stringe Bolt [N.m] |
Peso [chilogrammo] |
|||||
d | D | L | L1 | d1 | n | Coppia di torsione [N·m.] |
Forza assiale [N] |
||
10 | 20 | 15,5 | 13 | M2.5 | 4 | 14,1 | 2900 | 0,85 | 0,019 |
11 | 22 | 15,5 | 13 | M2.5 | 4 | 15,3 | 2900 | 0,85 | 0,022 |
12 | 22 | 15,5 | 13 | M2.5 | 4 | 17,1 | 2900 | 0,85 | 0,024 |
14 | 26 | 20 | 17 | M3 | 4 | 31 | 4380 | 1,68 | 0,039 |
15 | 28 | 20 | 17 | M3 | 4 | 32,5 | 4380 | 1,68 | 0,044 |
16 | 32 | 21 | 17 | M4 | 4 | 61 | 7700 | 3,5 | 0,068 |
17 | 35 | 25 | 21 | M4 | 4 | 63 | 7700 | 3,5 | 0,09 |
18 | 35 | 25 | 21 | M4 | 4 | 68 | 7700 | 3,5 | 0,093 |
19 | 35 | 25 | 21 | M4 | 4 | 72 | 7700 | 3,5 | 0,098 |
20 | 38 | 26 | 21 | M5 | 4 | 126 | 12600 | 6,6 | 0,12 |
22 | 40 | 26 | 21 | M5 | 4 | 135 | 12600 | 6,6 | 0,13 |
24 | 47 | 32 | 26 | M6 | 4 | 207 | 17900 | 11,8 | 0,2 |
25 | 47 | 32 | 26 | M6 | 4 | 216 | 17900 | 11,8 | 0,22 |
28 | 50 | 32 | 26 | M6 | 6 | 365 | 26120 | 11,8 | 0,24 |
30 | 55 | 32 | 26 | M6 | 6 | 387 | 26120 | 11,8 | 0,26 |
32 | 55 | 32 | 26 | M6 | 6 | 421 | 26120 | 11,8 | 0,27 |
35 | 60 | 37 | 31 | M6 | 8 | 633 | 34990 | 11,8 | 0,37 |
38 | 65 | 37 | 31 | M6 | 8 | 667 | 34990 | 11,8 | 0,41 |
40 | 65 | 37 | 31 | M6 | 8 | 696 | 34990 | 11,8 | 0,42 |
42 | 75 | 44 | 36 | M8 | 6 | 1011 | 48000 | 28,6 | 0,63 |
45 | 75 | 44 | 36 | M8 | 6 | 1095 | 48000 | 28,6 | 0,7 |
48 | 80 | 44 | 36 | M8 | 8 | 1560 | 64270 | 28,6 | 0,71 |
50 | 80 | 44 | 36 | M8 | 8 | 1610 | 64270 | 28,6 | 0,73 |
