Casa ProdottiAssemblea di chiusura Keylessdi dispositivo di accoppiamento Keyless di lunghezza di dimensione alesata 37mm di 150mm per il collegamento dell'asse

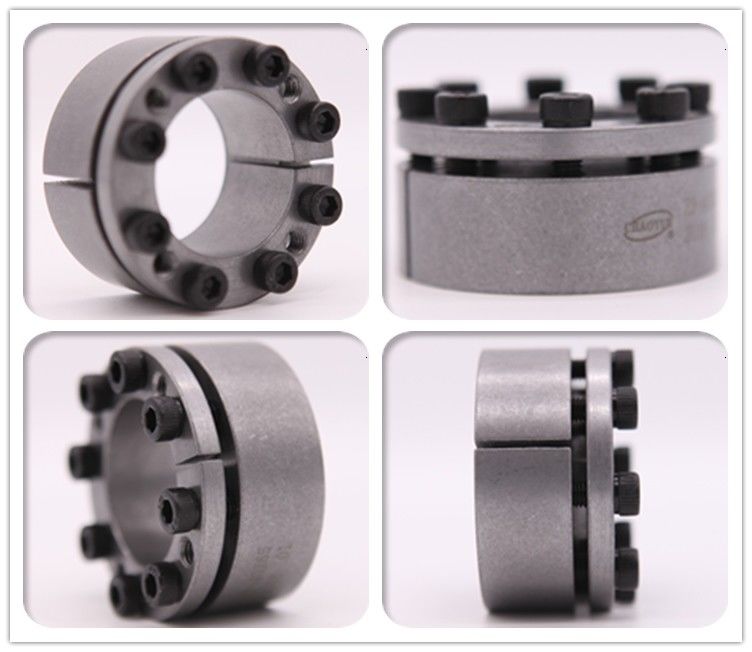

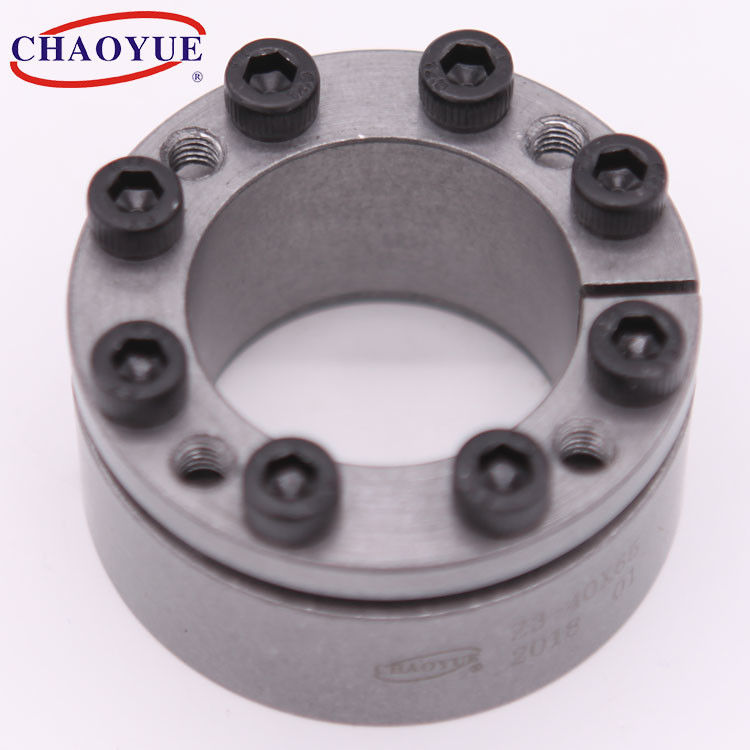

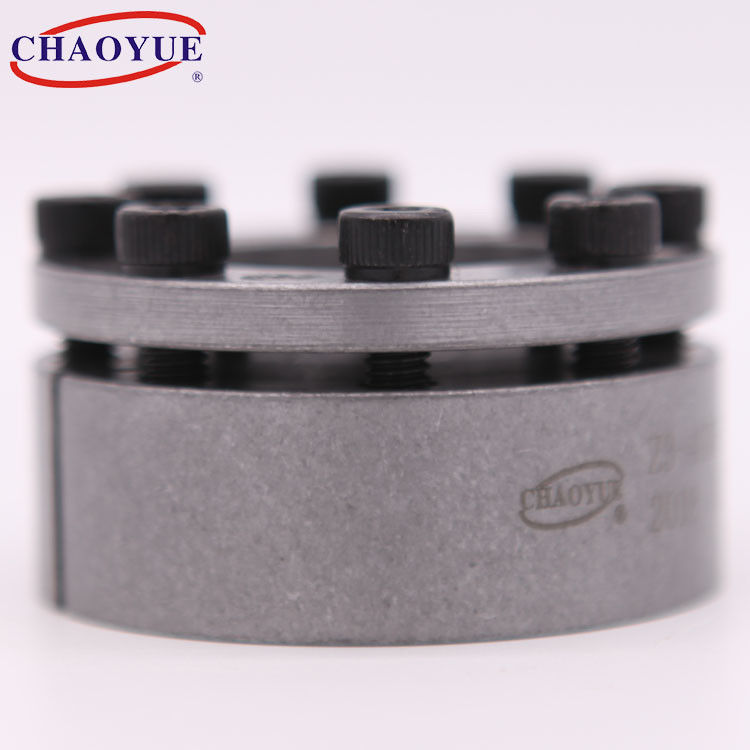

150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection
150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection 150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection 150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection

di dispositivo di accoppiamento Keyless di lunghezza di dimensione alesata 37mm di 150mm per il collegamento dell'asse

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: Z3
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 PC
Prezzo: USD 1.00 - 50.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 1000 pc al mese
Contattaci

Informazioni dettagliate
Dimensione di foro: 20 - 150 millimetri Diametro esterno: 47 - 200 millimetri
Spessore: 31 - 65 millimetri Peso: 0.29 - 6,7 chilogrammi
Toruqe: 0.3 - 28,5 kN.m Applicazione: Macchinario di industria, collegamento dell'asse
Evidenziare:

di dispositivo di accoppiamento keyless di dimensione alesata di 150mm

,

di dispositivo di accoppiamento keyless di lunghezza di 37mm

,

serratura affusolata dell'asse di dimensione alesata di 150mm

Descrizione di prodotto

Montaggio dell'esempio

di dispositivo di accoppiamento Keyless di lunghezza di dimensione alesata 37mm di 150mm per il collegamento dell'asse 0

Dimensione fondamentale [millimetri] Bolt Carico nominale Pressione sull'asse
[N/millimetro2]		 Pressione sul hub
[N/millimetro2]		 La coppia di torsione di stringe Bolt
[N.m]		 Peso
[chilogrammo]
d D L L1 L2 d1 n Forza assiale
[kN]		 Toruqe
[kN.m]
20 47 37 31 22 M6 4 30 0,3 287 90 17 0,29
22 47 37 31 22 M6 4 30 0,33 260 90 17 0,27
25 50 37 31 22 M6 5 35 0,44 287 106 17 0,3
28 55 37 31 22 M6 5 35 0,49 256 96 17 0,36
30 55 37 31 22 M6 5 35 0,53 239 96 17 0,34
35 60 37 31 22 M6 6 45 0,81 246 106 17 0,38
40 65 37 31 22 M6 6 45 0,94 215 98 17 0,41
45 75 46 38 25 M8 6 80 1,86 283 134 41 0,7
50 80 46 38 25 M8 6 80 2,07 255 128 41 0,76
55 85 46 38 25 M8 7 90 2,54 270 138 41 0,82
60 90 46 38 25 M8 7 90 2,77 247 130 41 0,88
65 95 46 38 25 M8 8 105 3,58 261 141 41 0,94
70 110 60 50 33 M10 7 140 5,1 244 128 83 2,1
75 115 60 50 33 M10 7 140 5,46 228 119 83 2,2
80 120 60 50 33 M10 7 140 5,85 214 112 83 2,3
85 125 60 50 33 M10 8 175 7,45 230 129 83 2,4
90 130 60 50 33 M10 8 175 7,9 217 124 83 2,6
95 135 60 50 33 M10 10 205 9,9 257 149 83 2,7
100 145 68 58 41 M10 10 220 11 192 114 83 3,7
105 150 68 58 41 M10 10 220 11,55 210 114 83 3,9
110 155 68 58 41 M10 10 220 12,1 175 107 83 4
120 165 68 58 41 M10 12 260 15,7 192 120 83 4,3
125 170 68 58 41 M12 10 320 17,5 189 120 145 4,8
130 180 68 58 41 M12 10 320 20,7 188 120 145 5,9
140 190 68 58 41 M12 10 320 22,5 175 114 145 6,3
150 200 77 65 45 M12 12 380 28,5 196 130 145 6,7
