Casa ProdottiAssemblea di chiusura KeylessAssemblea di chiusura Keyless del diametro esterno 65mm del carico 690N.M della luce

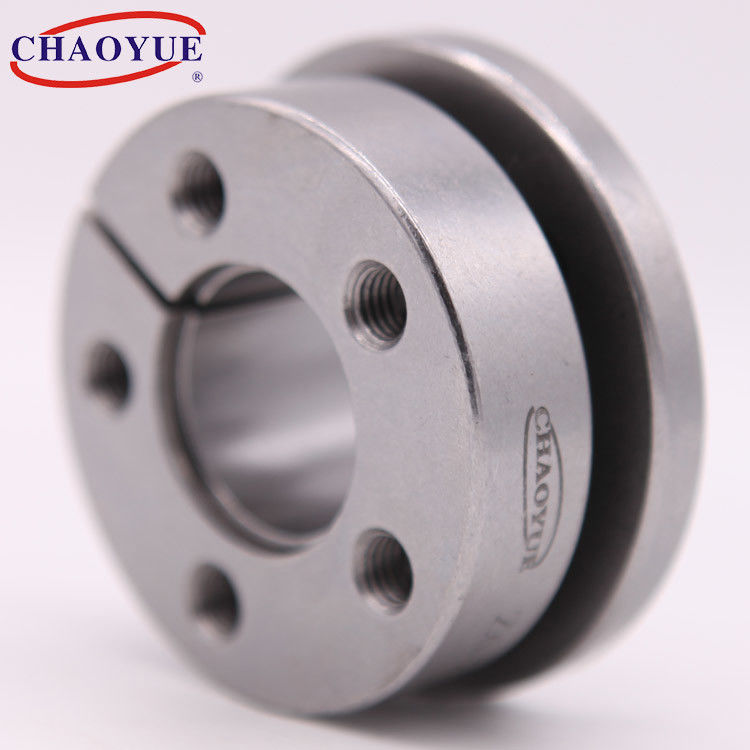

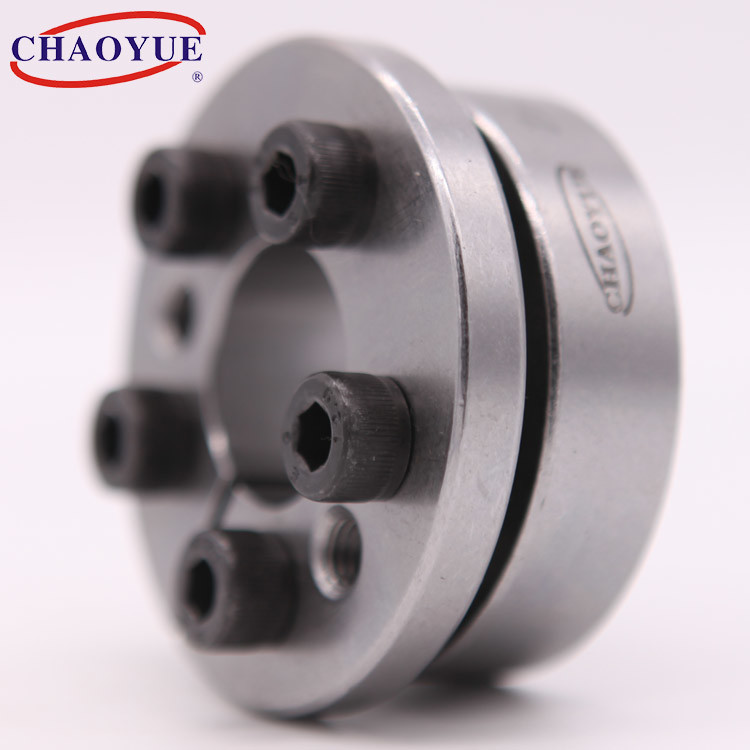

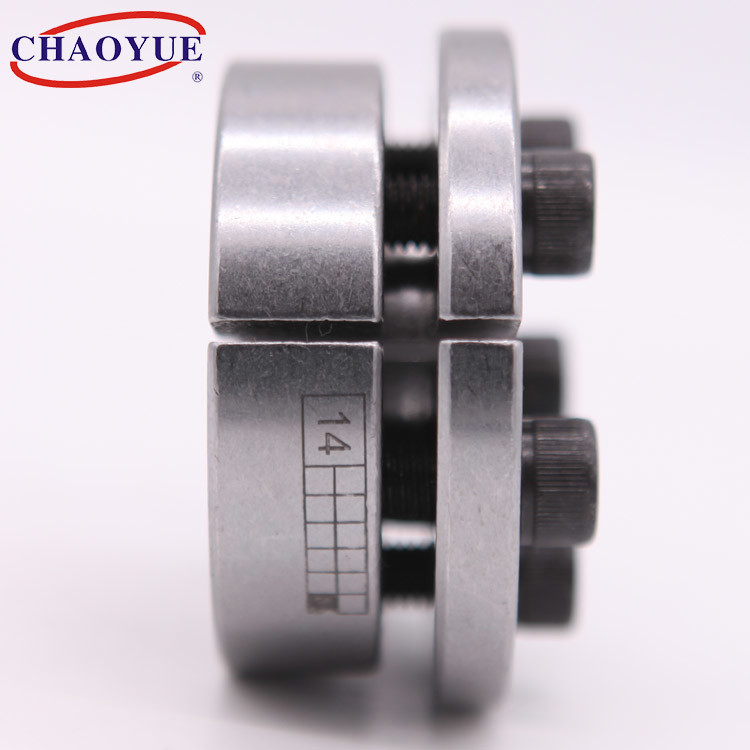

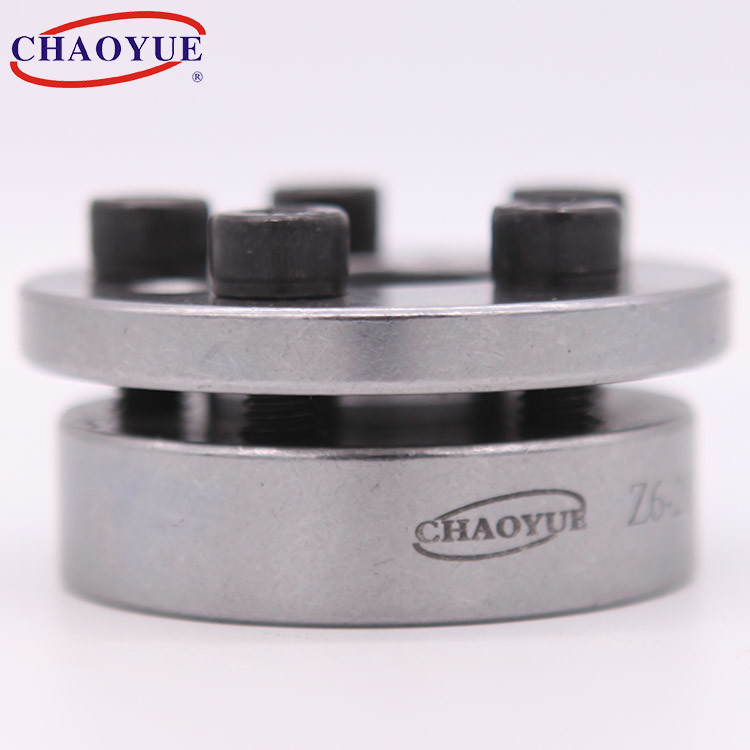

Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly
Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly Light Load 690N.M 65mm Outer diameter Keyless Locking Assembly

Assemblea di chiusura Keyless del diametro esterno 65mm del carico 690N.M della luce

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: Z6
Termini di pagamento e spedizione:
Quantità di ordine minimo: 10 PCS
Prezzo: USD 5.00 - 15.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 5000 pc al mese
Contattaci

Informazioni dettagliate
Diametro interno: 14 - 50 millimetri Diametro esterno: 55 - 80 millimetri
Spessore: 30 - 33 millimetri Coppia di torsione: 127 -1830 N.m
bullone: M8 Peso: 0.48 - 0,73 chilogrammi
Evidenziare:

Assemblea di chiusura Keyless del diametro esterno di 65mm

,

690N.M Keyless Locking Assembly

,

Morsetto del collare dell'asse di 690N.M

Descrizione di prodotto

Dispositivo di bloccaggio di progettazione del cliente della serratura di potere del carico della luce Z6



Assemblea di chiusura Keyless del diametro esterno 65mm del carico 690N.M della luce 0





Montaggio dell'esempio



Assemblea di chiusura Keyless del diametro esterno 65mm del carico 690N.M della luce 1

Dimensione fondamentale [millimetri] Bolt Carico nominale Pressione sull'asse
[N/millimetro2]		 Pressione sul hub
[N/millimetro2]		 La coppia di torsione di stringe Bolt
[N.m]		 Peso
[chilogrammo]
d D D1 L L1 L2 L3 d1 n Forza assiale
[kN]		 Toruqe
[N.m]
14 55 62 38 30 22 17 M8 3 18 127 208 52,5 25 0,48
16 55 62 38 30 22 17 M8 3 18 142 181 52,5 25 0,47
18 55 62 38 30 22 17 M8 3 18 157 161 52,5 25 0,46
19 55 62 38 30 22 17 M8 3 18 165 152 52,5 25 0,46
20 55 62 38 30 22 17 M8 3 18 172 145 52,5 25 0,45
22 55 62 38 30 22 17 M8 3 25,5 285 186 75 35 0,44
24 55 62 38 30 22 17 M8 3 25,5 307 170 75 35 0,42
25 55 62 38 30 22 17 M8 3 25,5 315 163 75 35 0,41
28 55 62 38 30 22 17 M8 3 31,5 435 175 89 41 0,39
30 55 62 38 30 22 17 M8 3 31,5 472 163 89 41 0,37
24 65 72 38 30 22 17 M8 5 37,4 440 244 90 30 0,62
25 65 72 38 30 22 17 M8 5 37,4 460 234 90 30 0,61
28 65 72 38 30 22 17 M8 5 43,6 600 243 105 35 0,58
30 65 72 38 30 22 17 M8 5 43,6 640 227 105 35 0,56
32 65 72 38 30 22 17 M8 5 43,6 690 213 105 35 0,55
35 65 72 38 30 22 17 M8 5 52,5 910 234 126 41 0,51
38 65 72 38 30 22 17 M8 5 52,5 990 216 126 41 0,48
40 65 72 38 30 22 17 M8 5 52,5 1050 205 125 41 0,46
30 80 87 41 33 25 20 M8 7 52,4 780 232 87 30 1,01
32 80 87 41 33 25 20 M8 7 52,4 830 217,5 87 30 0,99
35 80 87 41 33 25 20 M8 7 61 1060 232 102 35 0,96
38 80 87 41 33 25 20 M8 7 61 1150 214 102 35 0,92
40 80 87 41 33 25 20 M8 7 61 1220 203 102 35 0,89
42 80 87 41 33 25 20 M8 7 73,5 1540 233 122 41 0,86
45 80 87 41 33 25 20 M8 7 73,5 1650 217 122 41 0,82
48 80 87 41 33 25 20 M8 7 73,5 1760 203 122 41 0,76
50 80 87 41 33 25 20 M8 7 73,5 1830 195 122 41 0,73



Prodotto Tag:

Assemblea di chiusura Keyless del diametro esterno di 65mm

morsetto del collare dell'asse di 28mm OD

690N.M Keyless Locking Assembly
