Casa ProdottiFreno dell'innesto elettromagneticofreno dell'innesto elettromagnetico di dimensione alesata di 30mm, innesto elettromagnetico 24V

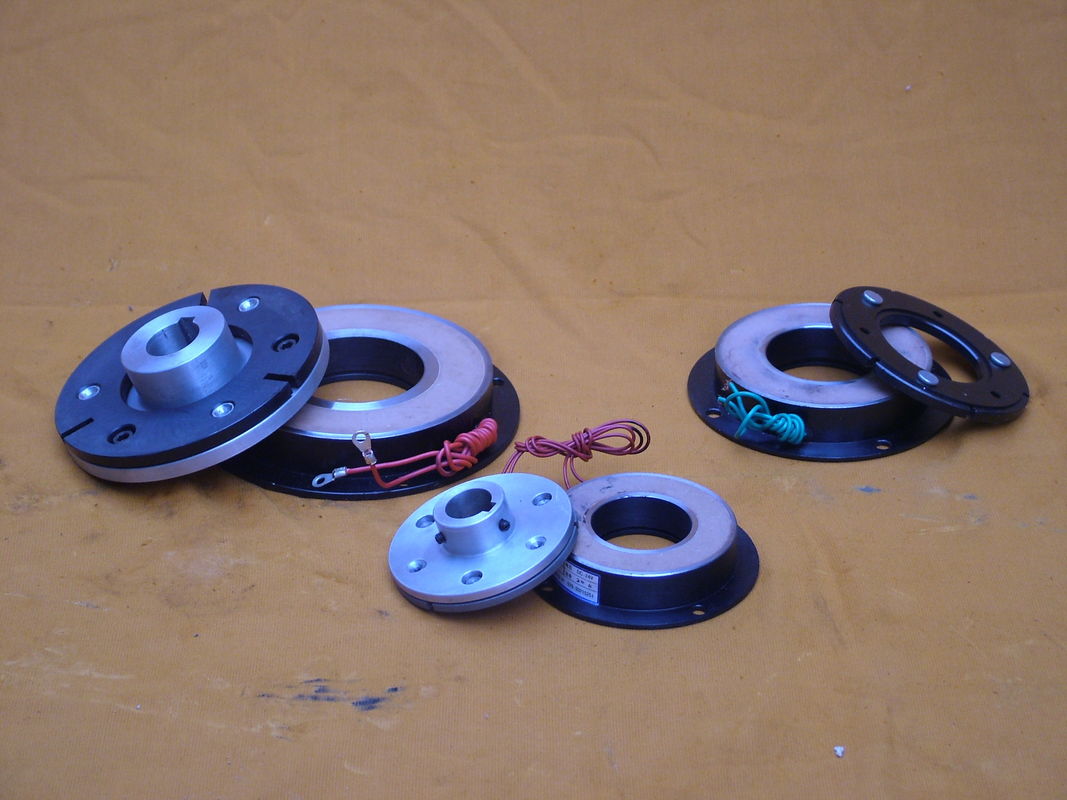

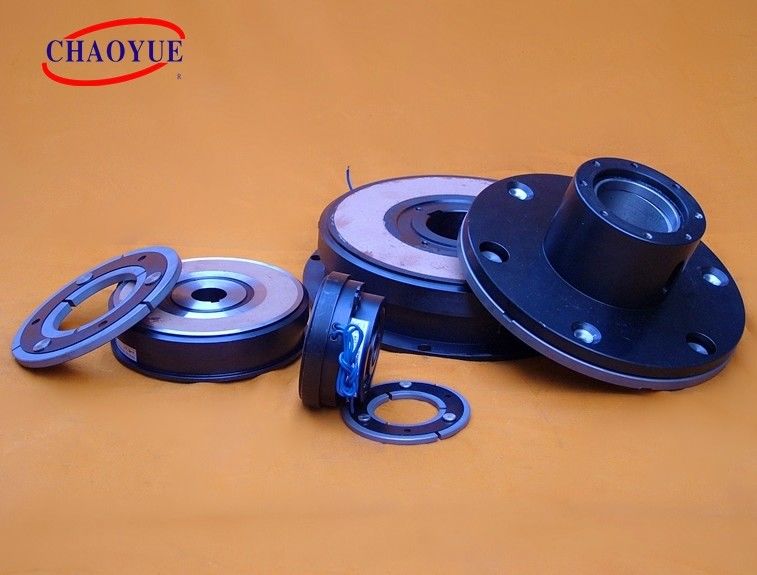

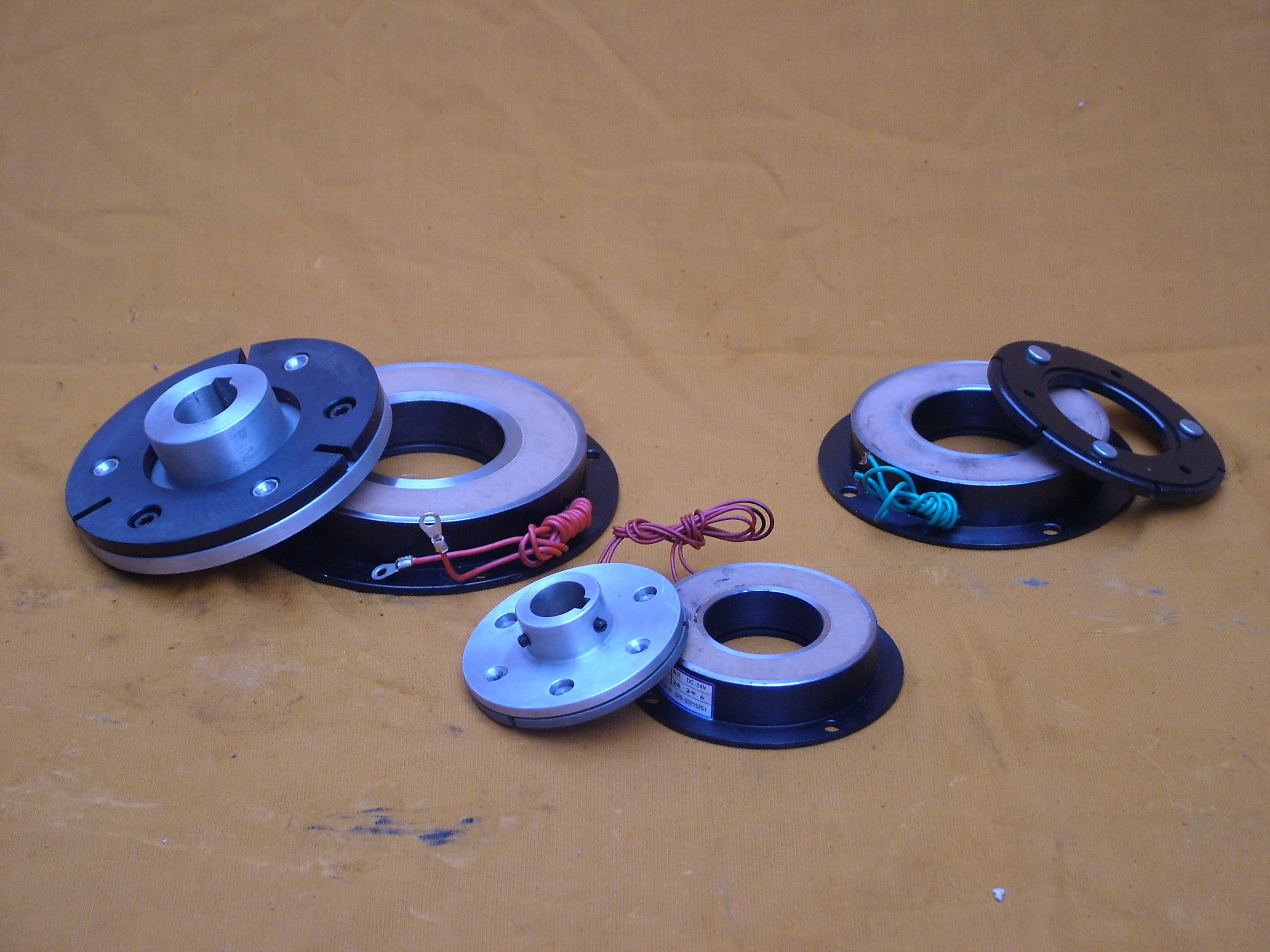

30mm Bore Size Electromagnetic Clutch Brake , Electromagnetic Clutch 24V
30mm Bore Size Electromagnetic Clutch Brake , Electromagnetic Clutch 24V 30mm Bore Size Electromagnetic Clutch Brake , Electromagnetic Clutch 24V

freno dell'innesto elettromagnetico di dimensione alesata di 30mm, innesto elettromagnetico 24V

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: DLD7
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: USD 25.00 - 220.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 500 pc al mese
Contattaci

Informazioni dettagliate
Nome di prodotto: 12 - 60 FRIZIONE di millimetro ELECTORMAGNETIC per macchinario agricolo Diametro esterno: 68 - 266,5 millimetri
Spessore: 44.3 - 93,5 millimetri Peso: 0.79 - 21,2 chilogrammi
Tensione: CC - 24V Potere: 15 - 85 W
Evidenziare:

freno dell'innesto elettromagnetico di dimensione alesata di 30mm

,

freno dell'innesto elettromagnetico 24V

,

innesto elettromagnetico 24v di dimensione alesata di 30mm

Descrizione di prodotto

12 - 60 FRIZIONE di millimetro ELECTORMAGNETIC per macchinario agricolo



Innesto elettromagnetico, anche conosciuto come l'accoppiamento elettromagnetico. È l'attrito fra l'interno e l'induzione elettromagnetica esterna ed il principio di piatto di attrito, che il movimento rotazionale del membro meccanico della trasmissione dei due, nel caso dove il componente attivo non ferma la rotazione del membro determinato può essere isolato o in relazione ai dispositivi meccanici elettromagnetici di un collegamento, gli apparecchi è un'esecuzione automatica. L'innesto elettromagnetico può essere utilizzato per controllare avviarsi, il regolamento della velocità e inverso ed il frenaggio della macchina. Ha una struttura semplice, l'operazione veloce, controlla l'energia è piccolo, facile a telecomando; il piccolo volume, grande coppia di torsione può essere trasmesso; quando usato come controllo di frenaggio con il frenaggio rapidamente ed uniformemente vantaggi, è ampiamente innesto elettromagnetico utilizzato in varie macchine utensili e nel sistema di trasmissione meccanico.



Montaggio dell'esempio

freno dell'innesto elettromagnetico di dimensione alesata di 30mm, innesto elettromagnetico 24V 0



Modello DLD7 - 5 DLD7 - 10 DLD7 - 20 DLD7 - 40 DLD7 - 80 DLD7 - 160 DLD7 - 320
Coppia di torsione di attrito [N.m] Dinamico 5 10 20 40 80 160 320
Elettricità statica 5,5 11 22 45 90 175 350
Tensione di eccitazione [V] CC - 24V
Potere (20°C) [w] 15 20 28 35 50 68 85
Max Rotating Speed [RPM] 8000 6000 5000 4000 3000 3000 2000
Peso [chilogrammi] 0,79 1,2 2,24 3,86 7 13,3 21,2

Dimensione radiale

[millimetro]

 D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34,5 41,7 51,5 61,5 79,5 99,5 124,5
B 68 85,5 107 134,3 170 214 266,5
C 57 68 85 100 127 152,4 152,4
G1 38 47 56 64,5 86,5 100 127
G2 46,5 55 64 72,5 101,5 115 142
V1 3 - 4,1 3 - 4,2 3 - 5,2 3 - 6,2 3 - 8,2 3 - 10,2 3 - 12,2
V2 3 - 6,3 3 - 9,5 3 - 11,5 3 - 13,5 3 - 17,5 3 - 21,5 3 - 26,5
V3 3 - 6,25 3 - 8,3 3 - 10,3 3 - 12,35 3 - 16,35 3 - 20,42 3 - 25
Y1 4,1 8,1
Y2 14 18 22 26

Dimensione assiale

[millimetro]

 H 26,1 28,1 32,5 36,3 41,6 47,7 55,2
L1 44,3 44,7 55 61,5 70,7 85 93,5
L2 39,8 43,2 49 54,5 61,5 73,5 81
P 7,7 8,2 9,2 9,8 15,2 16,5 19,5
R 3 4
X 2,5 2,85 3,3 3,5 4,9 5,5
δ 0,2 ± 0,05 0,3 (+0,05/-0,1) 0,5 (0/-0,2)

Dimensione di foro

[millimetro]

 D 12 15 20 25 30 40 50 60
b 4 5 6 8 12 14 18
t 13,8 17,3 22,8 28,3 33,3 43,3 53,8 64,4
