Casa ProdottiFreno dell'innesto elettromagneticoinizio rapido dell'innesto elettromagnetico di tensione di CC 24V micro 8000rpm

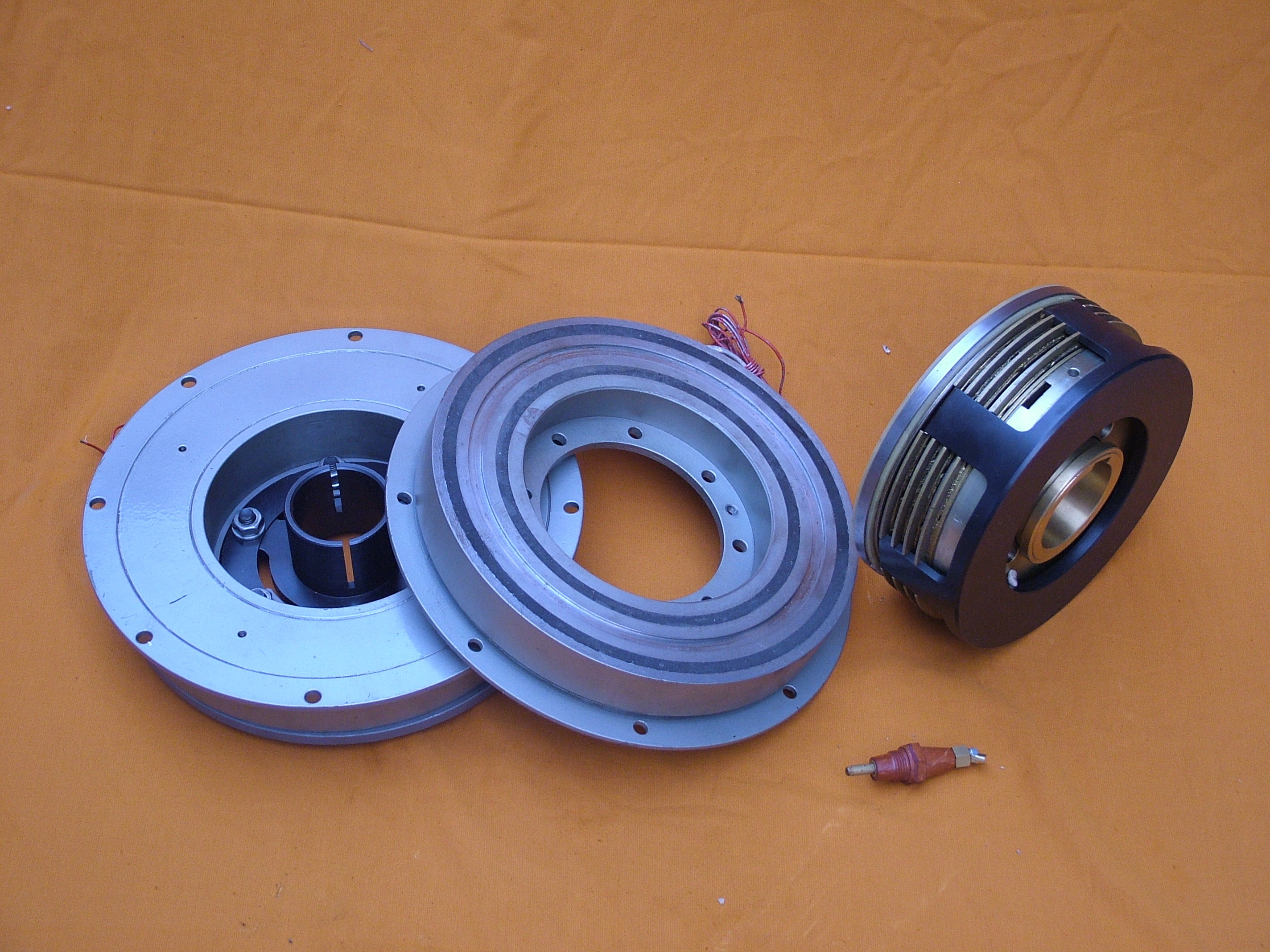

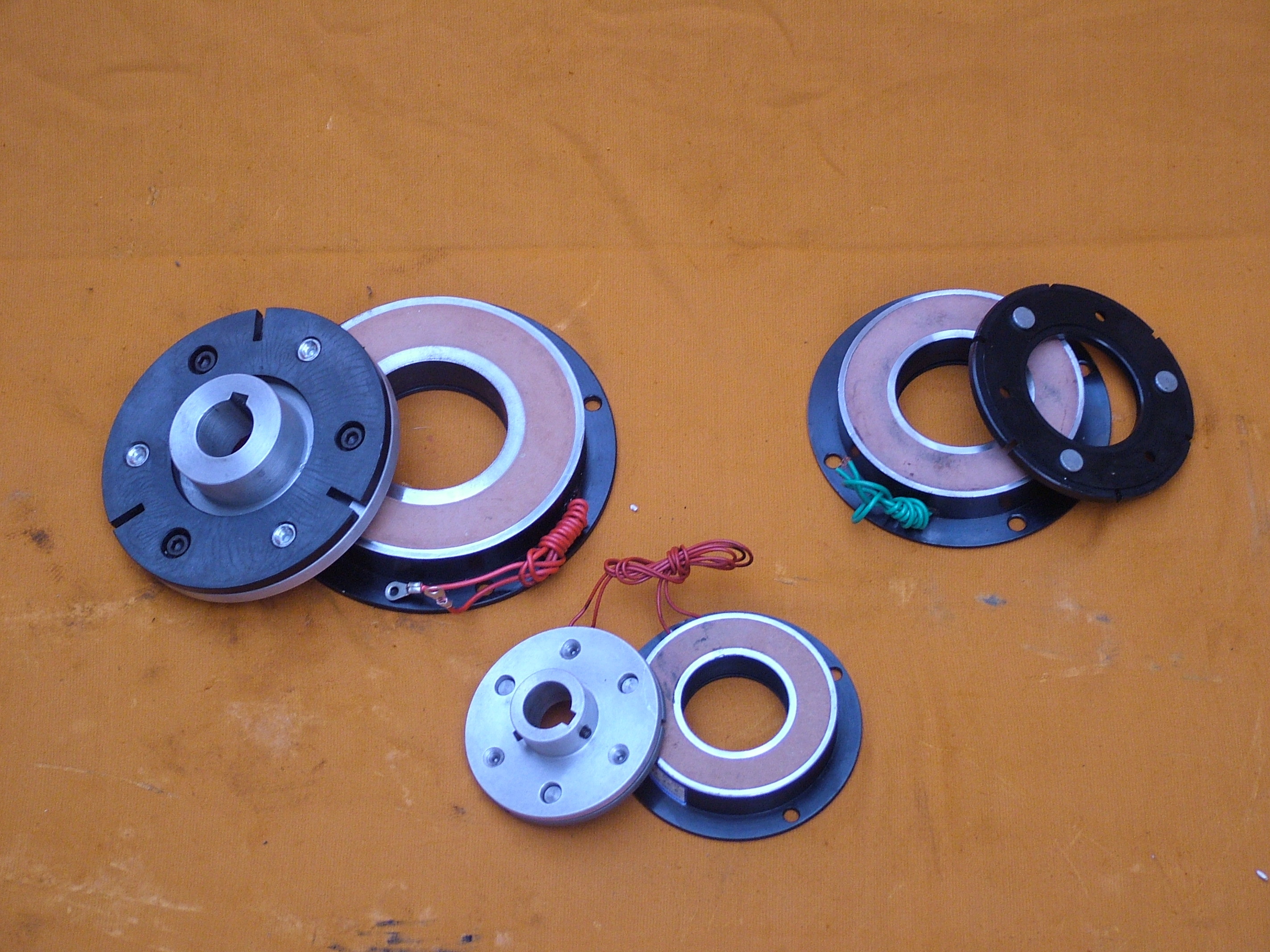

24V DC Voltage 8000rpm Micro Electromagnetic Clutch quick start
24V DC Voltage 8000rpm Micro Electromagnetic Clutch quick start 24V DC Voltage 8000rpm Micro Electromagnetic Clutch quick start

inizio rapido dell'innesto elettromagnetico di tensione di CC 24V micro 8000rpm

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: DLD7
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: USD 25.00 - 220.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 500 pc al mese
Contattaci

Informazioni dettagliate
Nome di prodotto: 68 - 266,5 FRIZIONE di millimetro ELECTORMAGNETIC per macchinario agricolo Dimensione di foro: 12 - 60 millimetri
Spessore: 44.3 - 93,5 millimetri Peso: 0.79 - 21,2 chilogrammi
Tensione: CC - 24V Potere: 15 - 85 W
Evidenziare:

innesto elettromagnetico del micro di tensione di CC 24V

,

micro innesto elettromagnetico 8000rpm

,

freno di frizione elettrico di tensione di CC 24V

Descrizione di prodotto

68 - 266,5 FRIZIONE di millimetro ELECTORMAGNETIC per macchinario agricolo



L'azionatore dell'innesto elettromagnetico è una coppia di torsione (o potere) trasmesso dal lato dell'albero secondario del lato dell'albero motore. È ampiamente usato in vari meccanismi (per esempio, il meccanismo di trasmissione della macchina ed il vari meccanismo del motore, ecc.) raggiungere l'inizio rapido, il frenaggio, ecc., o invertenti la funzione di controllo della velocità. Poiché l'innesto elettromagnetico facile implementare il telecomando, l'operazione è confronto molto più semplice ed altro meccanico, idraulico o pneumatico della frizione, è il sistema di controllo automatico un l'elemento importante.



Montaggio dell'esempio

inizio rapido dell'innesto elettromagnetico di tensione di CC 24V micro 8000rpm 0



Modello DLD7 - 5 DLD7 - 10 DLD7 - 20 DLD7 - 40 DLD7 - 80 DLD7 - 160 DLD7 - 320
Coppia di torsione di attrito [N.m] Dinamico 5 10 20 40 80 160 320
Elettricità statica 5,5 11 22 45 90 175 350
Tensione di eccitazione [V] CC - 24V
Potere (20°C) [w] 15 20 28 35 50 68 85
Max Rotating Speed [RPM] 8000 6000 5000 4000 3000 3000 2000
Peso [chilogrammi] 0,79 1,2 2,24 3,86 7 13,3 21,2

Dimensione radiale

[millimetro]

 D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34,5 41,7 51,5 61,5 79,5 99,5 124,5
B 68 85,5 107 134,3 170 214 266,5
C 57 68 85 100 127 152,4 152,4
G1 38 47 56 64,5 86,5 100 127
G2 46,5 55 64 72,5 101,5 115 142
V1 3 - 4,1 3 - 4,2 3 - 5,2 3 - 6,2 3 - 8,2 3 - 10,2 3 - 12,2
V2 3 - 6,3 3 - 9,5 3 - 11,5 3 - 13,5 3 - 17,5 3 - 21,5 3 - 26,5
V3 3 - 6,25 3 - 8,3 3 - 10,3 3 - 12,35 3 - 16,35 3 - 20,42 3 - 25
Y1 4,1 8,1
Y2 14 18 22 26

Dimensione assiale

[millimetro]

 H 26,1 28,1 32,5 36,3 41,6 47,7 55,2
L1 44,3 44,7 55 61,5 70,7 85 93,5
L2 39,8 43,2 49 54,5 61,5 73,5 81
P 7,7 8,2 9,2 9,8 15,2 16,5 19,5
R 3 4
X 2,5 2,85 3,3 3,5 4,9 5,5
δ 0,2 ± 0,05 0,3 (+0,05/-0,1) 0,5 (0/-0,2)

Dimensione di foro

[millimetro]

 D 12 15 20 25 30 40 50 60
b 4 5 6 8 12 14 18
t 13,8 17,3 22,8 28,3 33,3 43,3 53,8 64,4
