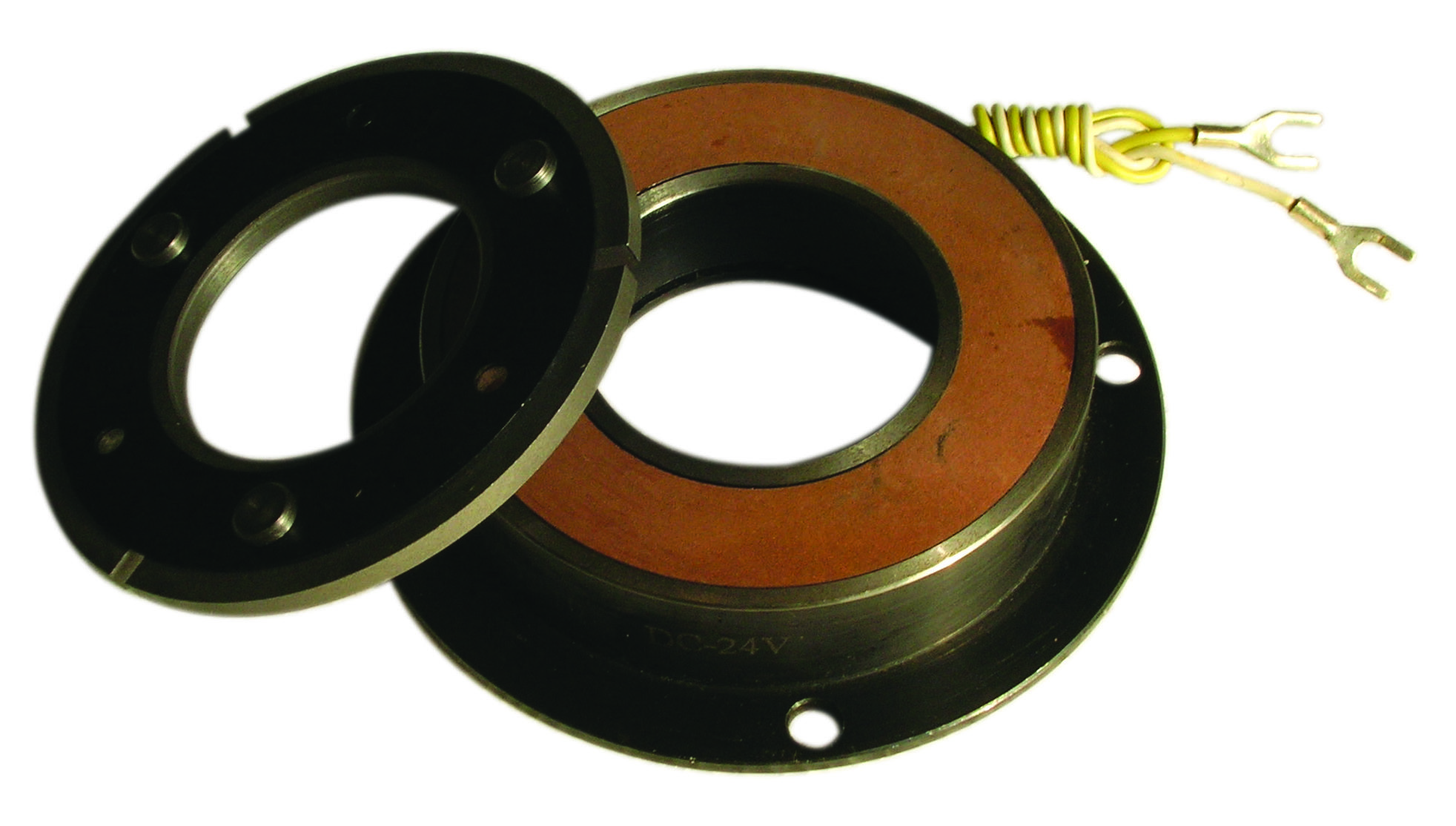

Single Disc 11N.M 20W 6000rpm Electromagnetic Clutch With Tooth Surface
Single Disc 11N.M 20W 6000rpm Electromagnetic Clutch With Tooth Surface

Singolo innesto elettromagnetico del disco 11N.M 20W 6000rpm con la superficie del dente

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: DLD7
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: USD 25.00 - 220.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 500 pc al mese
Contattaci

Informazioni dettagliate
Nome di prodotto: DLD7 singola FRIZIONI del disco ELECTORMAGNETIC 0,79 - 21,2 chilogrammi Dimensione di foro: 12 - 60 millimetri
Diametro esterno: 68 - 266,5 millimetri Spessore: 44.3 - 93,5 millimetri
Tensione: CC - 24V Potere: 15 - 85 W
Evidenziare:

innesto elettromagnetico 24v di 11N.m

,

20W innesto elettromagnetico 24v

,

freno di frizione elettrico 6000rpm

Descrizione di prodotto

DLD7 singola FRIZIONI del disco ELECTORMAGNETIC 0,79 - 21,2 chilogrammi



La coppia di torsione è trasmessa dall'impegno della superficie del dente, è prodotti rappresentativi di una mandibola dell'innesto elettromagnetico.
Dall'innesto elettromagnetico che ha caratteristiche di un cane (una piccola dimensione, una coppia di torsione della trasmissione di alta precisione), accoppiate con la progettazione unica della società, l'ottimizzazione della prestazione ha aggiunto. in particolare

È superficie importante del dente della mandibola, la parte del dente dopo l'elaborazione speciale, trasmissione accurata di coppia di torsione e la separazione estremamente veloce.
Ulteriore, dovuto la struttura unica della superficie del dente, nessuno punto non si impegna (tipo di singolo posizionamento) sulla circonferenza, può essere estremamente semplice da raggiungere il posizionamento il collegamento e del funzionamento sincrono.





Montaggio dell'esempio

Singolo innesto elettromagnetico del disco 11N.M 20W 6000rpm con la superficie del dente 0



Modello DLD7 - 5 DLD7 - 10 DLD7 - 20 DLD7 - 40 DLD7 - 80 DLD7 - 160 DLD7 - 320
Coppia di torsione di attrito [N.m] Dinamico 5 10 20 40 80 160 320
Elettricità statica 5,5 11 22 45 90 175 350
Tensione di eccitazione [V] CC - 24V
Potere (20°C) [w] 15 20 28 35 50 68 85
Max Rotating Speed [RPM] 8000 6000 5000 4000 3000 3000 2000
Peso [chilogrammi] 0,79 1,2 2,24 3,86 7 13,3 21,2

Dimensione radiale

[millimetro]

 D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34,5 41,7 51,5 61,5 79,5 99,5 124,5
B 68 85,5 107 134,3 170 214 266,5
C 57 68 85 100 127 152,4 152,4
G1 38 47 56 64,5 86,5 100 127
G2 46,5 55 64 72,5 101,5 115 142
V1 3 - 4,1 3 - 4,2 3 - 5,2 3 - 6,2 3 - 8,2 3 - 10,2 3 - 12,2
V2 3 - 6,3 3 - 9,5 3 - 11,5 3 - 13,5 3 - 17,5 3 - 21,5 3 - 26,5
V3 3 - 6,25 3 - 8,3 3 - 10,3 3 - 12,35 3 - 16,35 3 - 20,42 3 - 25
Y1 4,1 8,1
Y2 14 18 22 26

Dimensione assiale

[millimetro]

 H 26,1 28,1 32,5 36,3 41,6 47,7 55,2
L1 44,3 44,7 55 61,5 70,7 85 93,5
L2 39,8 43,2 49 54,5 61,5 73,5 81
P 7,7 8,2 9,2 9,8 15,2 16,5 19,5
R 3 4
X 2,5 2,85 3,3 3,5 4,9 5,5
δ 0,2 ± 0,05 0,3 (+0,05/-0,1) 0,5 (0/-0,2)

Dimensione di foro

[millimetro]

 D 12 15 20 25 30 40 50 60
b 4 5 6 8 12 14 18
t 13,8 17,3 22,8 28,3 33,3 43,3 53,8 64,4
