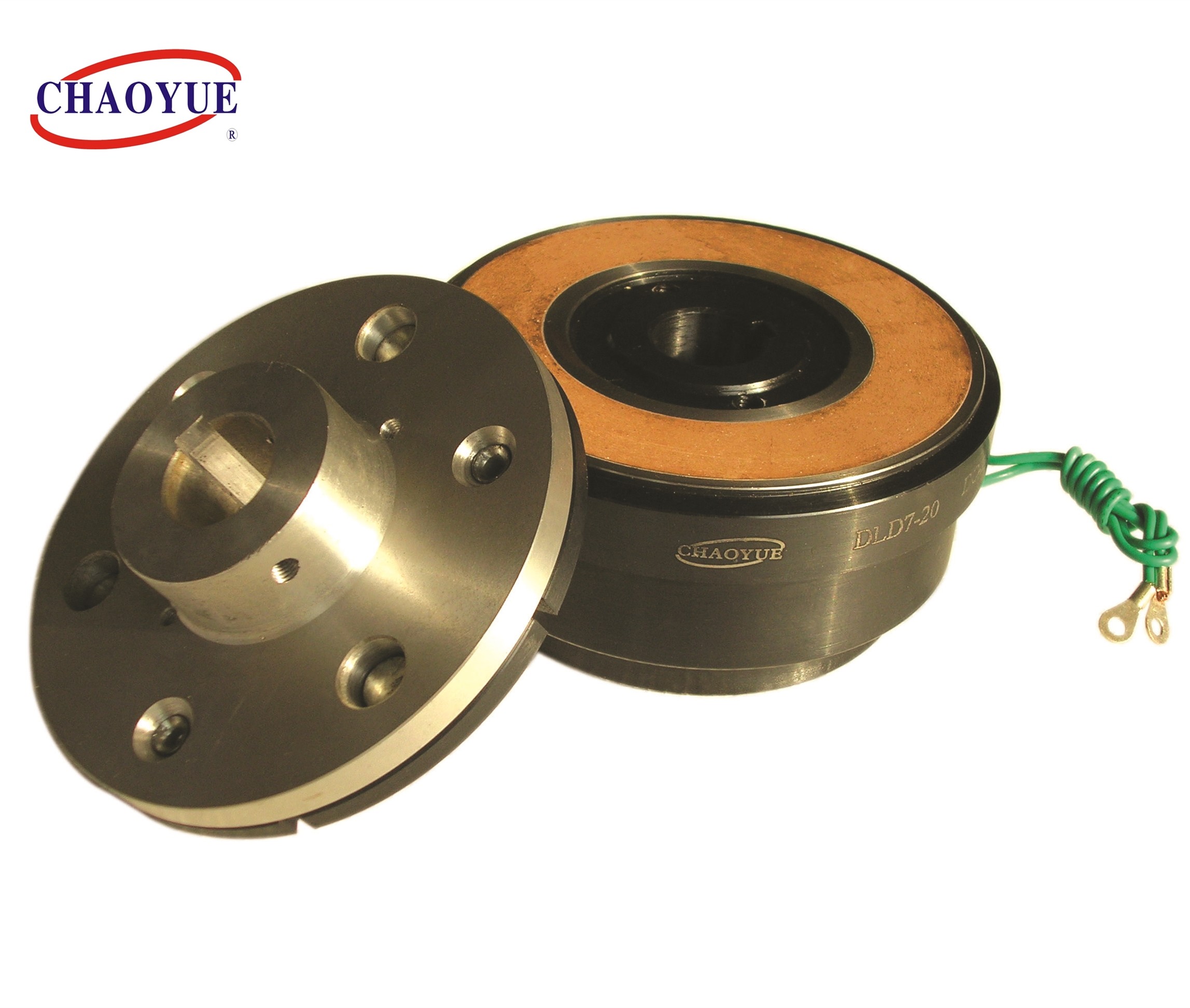

Single Disc 85W 266.5mm Outer Diameter Electromagnetic Clutch Brake
Single Disc 85W 266.5mm Outer Diameter Electromagnetic Clutch Brake Single Disc 85W 266.5mm Outer Diameter Electromagnetic Clutch Brake

Singolo freno esterno dell'innesto elettromagnetico del diametro del disco 85W 266.5mm

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: DLD7
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: USD 25.00 - 220.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 500 pc al mese
Contattaci

Informazioni dettagliate
Nome di prodotto: DLD7 singola CC della FRIZIONE del disco ELECTORMAGNETIC - 24V Dimensione di foro: 12 - 60 millimetri
Diametro esterno: 68 - 266,5 millimetri Spessore: 44.3 - 93,5 millimetri
Peso: 0.79 - 21,2 chilogrammi Potere: 15 - 85 W
Evidenziare:

freno dell'innesto elettromagnetico 85W

,

freno esterno dell'innesto elettromagnetico del diametro di 266.5mm

,

freno di frizione elettrico del diametro esterno di 266.5mm

Descrizione di prodotto

DLD7 singola CC della FRIZIONE del disco ELECTORMAGNETIC - 24V



1 è collegato per tagliare gli atti di: montando la parte fra la parte movente ed il dispositivo d'avviamento, l'azionamento non sarà interrotto all'inizio del collegamento sarà tagliato tramite l'operazione della reazione è necessario.
2. spostamento: il caso ha un tasso di conversione quando il lavoro è sul modo, una cassa della frizione, non può essere chiuso all'ingranaggio di azionamento.
3. reversibile: Carico reversibile quando il punto di commutazione, con uso della frizione esterna è determinato per oscillare in avanti come lungamente.
4. L'operazione ad alta frequenza: l'operazione intermittente nel ciclo veloce, uso ripetuto del motore SOPRA, FUORI da frequenza limitata ha fornito e quindi l'uso della frizione, di modo che la reazione rapida, frenaggio di alta precisione.
5. misurando: l'attuazione meccanica inizia la posizione e si impegna, solo la frizione può essere attuazione istantanea.

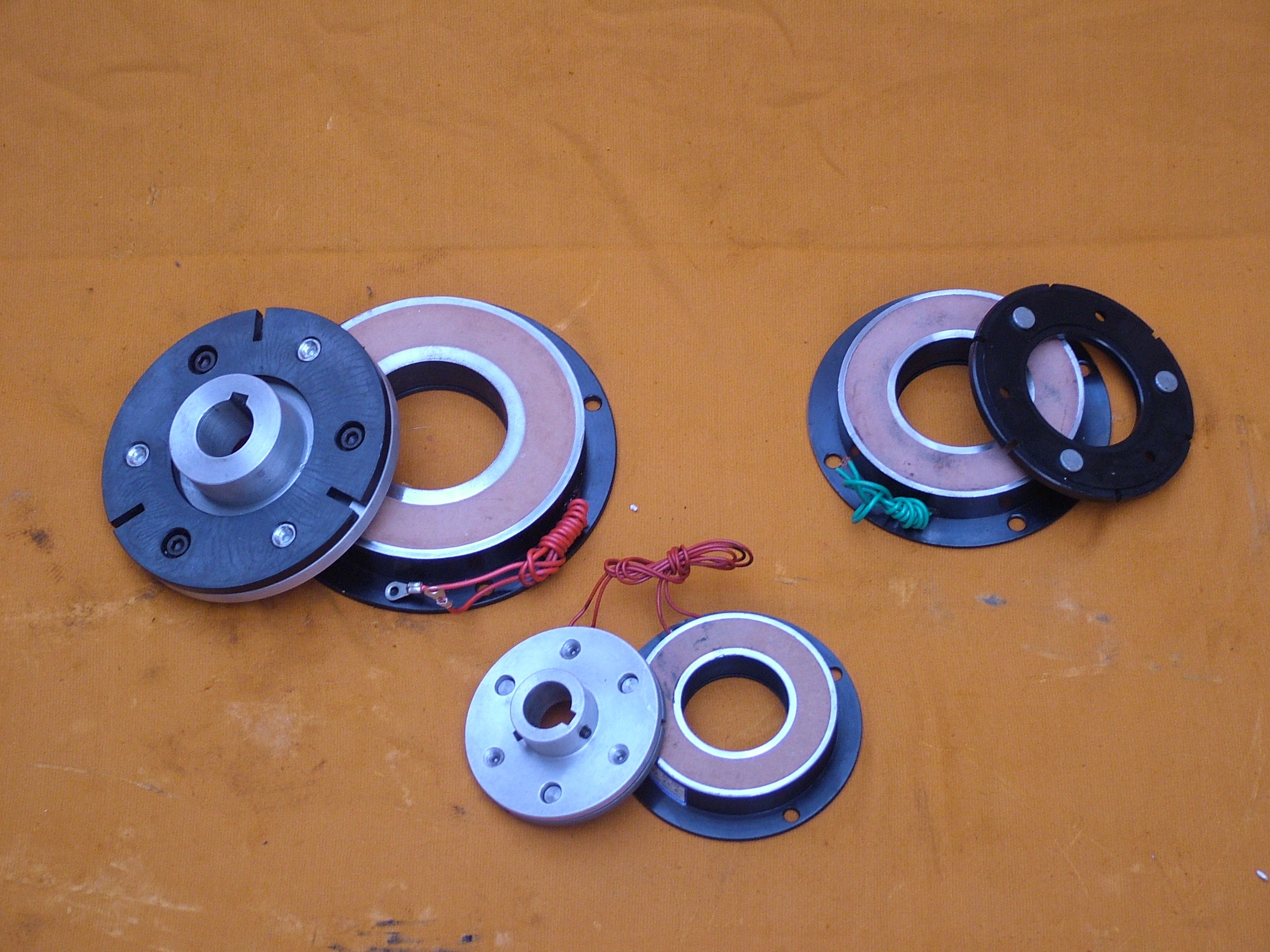

Montaggio dell'esempio

Singolo freno esterno dell'innesto elettromagnetico del diametro del disco 85W 266.5mm 0



Modello DLD7 - 5 DLD7 - 10 DLD7 - 20 DLD7 - 40 DLD7 - 80 DLD7 - 160 DLD7 - 320
Coppia di torsione di attrito [N.m] Dinamico 5 10 20 40 80 160 320
Elettricità statica 5,5 11 22 45 90 175 350
Tensione di eccitazione [V] CC - 24V
Potere (20°C) [w] 15 20 28 35 50 68 85
Max Rotating Speed [RPM] 8000 6000 5000 4000 3000 3000 2000
Peso [chilogrammi] 0,79 1,2 2,24 3,86 7 13,3 21,2

Dimensione radiale

[millimetro]

 D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34,5 41,7 51,5 61,5 79,5 99,5 124,5
B 68 85,5 107 134,3 170 214 266,5
C 57 68 85 100 127 152,4 152,4
G1 38 47 56 64,5 86,5 100 127
G2 46,5 55 64 72,5 101,5 115 142
V1 3 - 4,1 3 - 4,2 3 - 5,2 3 - 6,2 3 - 8,2 3 - 10,2 3 - 12,2
V2 3 - 6,3 3 - 9,5 3 - 11,5 3 - 13,5 3 - 17,5 3 - 21,5 3 - 26,5
V3 3 - 6,25 3 - 8,3 3 - 10,3 3 - 12,35 3 - 16,35 3 - 20,42 3 - 25
Y1 4,1 8,1
Y2 14 18 22 26

Dimensione assiale

[millimetro]

 H 26,1 28,1 32,5 36,3 41,6 47,7 55,2
L1 44,3 44,7 55 61,5 70,7 85 93,5
L2 39,8 43,2 49 54,5 61,5 73,5 81
P 7,7 8,2 9,2 9,8 15,2 16,5 19,5
R 3 4
X 2,5 2,85 3,3 3,5 4,9 5,5
δ 0,2 ± 0,05 0,3 (+0,05/-0,1) 0,5 (0/-0,2)

Dimensione di foro

[millimetro]

 D 12 15 20 25 30 40 50 60
b 4 5 6 8 12 14 18
t 13,8 17,3 22,8 28,3 33,3 43,3 53,8 64,4
