Casa ProdottiFreno dell'innesto elettromagneticoInnesti elettromagnetici di dimensione alesata di 160N.M 50mm e freni CHAOYUE

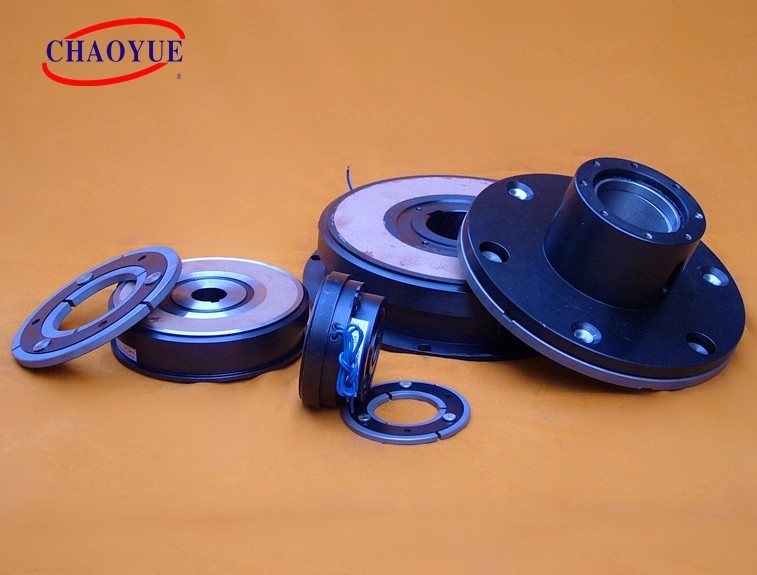

160N.M 50mm Bore Size Electromagnetic Clutches And Brakes CHAOYUE
160N.M 50mm Bore Size Electromagnetic Clutches And Brakes CHAOYUE 160N.M 50mm Bore Size Electromagnetic Clutches And Brakes CHAOYUE

Innesti elettromagnetici di dimensione alesata di 160N.M 50mm e freni CHAOYUE

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: DLD7
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: USD 25.00 - 220.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 500 pc al mese
Contattaci

Informazioni dettagliate
Dimensione di foro: 12 - 60 millimetri Diametro esterno: 68 - 266,5 millimetri
Spessore: 44.3 - 93,5 millimetri Peso: 0.79 - 21,2 chilogrammi
Tensione: CC - 24V Potere: 15 - 85 W
Evidenziare:

innesti elettromagnetici e freni di 160N.m

,

innesti elettromagnetici e freni di dimensione alesata di 50mm

,

freno di frizione elettrico di 160N.m

Descrizione di prodotto

Frizioni assemblied dal giogo magnetico con cuscinetto assiale e l'armatura di base. Realizzi la funzione di collegamento e di distacco, acceleri la regolazione, l'indirizzamento, il giro ad alta frequenza, commovente minuscolo, iniziare ed il sovraccarico pretecting ecc.





Montaggio dell'esempio

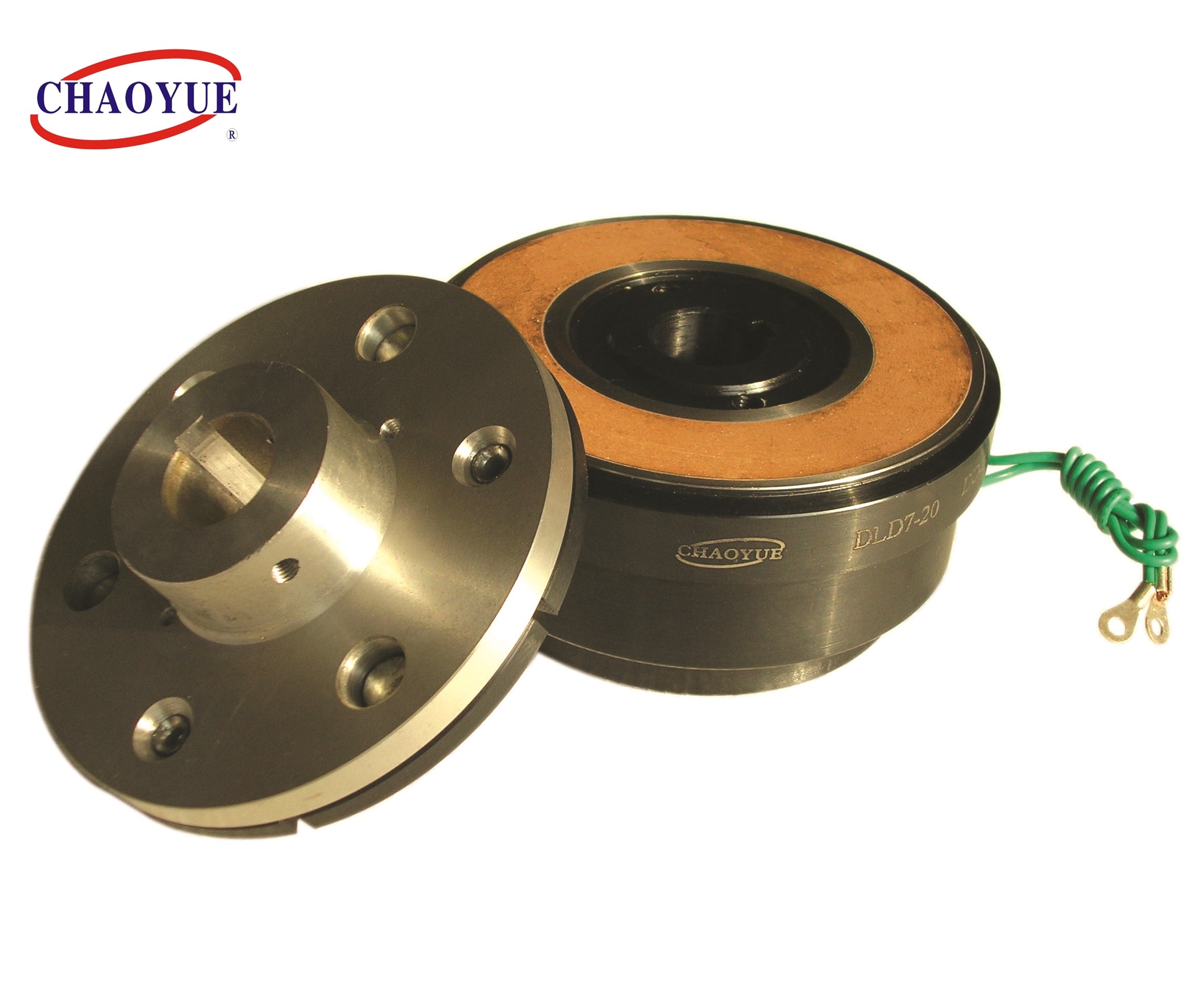

Innesti elettromagnetici di dimensione alesata di 160N.M 50mm e freni CHAOYUE 0



Modello DLD7 - 5 DLD7 - 10 DLD7 - 20 DLD7 - 40 DLD7 - 80 DLD7 - 160 DLD7 - 320
Coppia di torsione di attrito [N.m] Dinamico 5 10 20 40 80 160 320
Elettricità statica 5,5 11 22 45 90 175 350
Tensione di eccitazione [V] CC - 24V
Potere (20°C) [w] 15 20 28 35 50 68 85
Max Rotating Speed [RPM] 8000 6000 5000 4000 3000 3000 2000
Peso [chilogrammi] 0,79 1,2 2,24 3,86 7 13,3 21,2

Dimensione radiale

[millimetro]

 D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34,5 41,7 51,5 61,5 79,5 99,5 124,5
B 68 85,5 107 134,3 170 214 266,5
C 57 68 85 100 127 152,4 152,4
G1 38 47 56 64,5 86,5 100 127
G2 46,5 55 64 72,5 101,5 115 142
V1 3 - 4,1 3 - 4,2 3 - 5,2 3 - 6,2 3 - 8,2 3 - 10,2 3 - 12,2
V2 3 - 6,3 3 - 9,5 3 - 11,5 3 - 13,5 3 - 17,5 3 - 21,5 3 - 26,5
V3 3 - 6,25 3 - 8,3 3 - 10,3 3 - 12,35 3 - 16,35 3 - 20,42 3 - 25
Y1 4,1 8,1
Y2 14 18 22 26

Dimensione assiale

[millimetro]

 H 26,1 28,1 32,5 36,3 41,6 47,7 55,2
L1 44,3 44,7 55 61,5 70,7 85 93,5
L2 39,8 43,2 49 54,5 61,5 73,5 81
P 7,7 8,2 9,2 9,8 15,2 16,5 19,5
R 3 4
X 2,5 2,85 3,3 3,5 4,9 5,5
δ 0,2 ± 0,05 0,3 (+0,05/-0,1) 0,5 (0/-0,2)

Dimensione di foro

[millimetro]

 D 12 15 20 25 30 40 50 60
b 4 5 6 8 12 14 18
t 13,8 17,3 22,8 28,3 33,3 43,3 53,8 64,4


Prodotto Tag:

innesti elettromagnetici 15W e freni

innesto elettromagnetico del micro di tensione di CC 24V

freno dell'innesto elettromagnetico 15W
