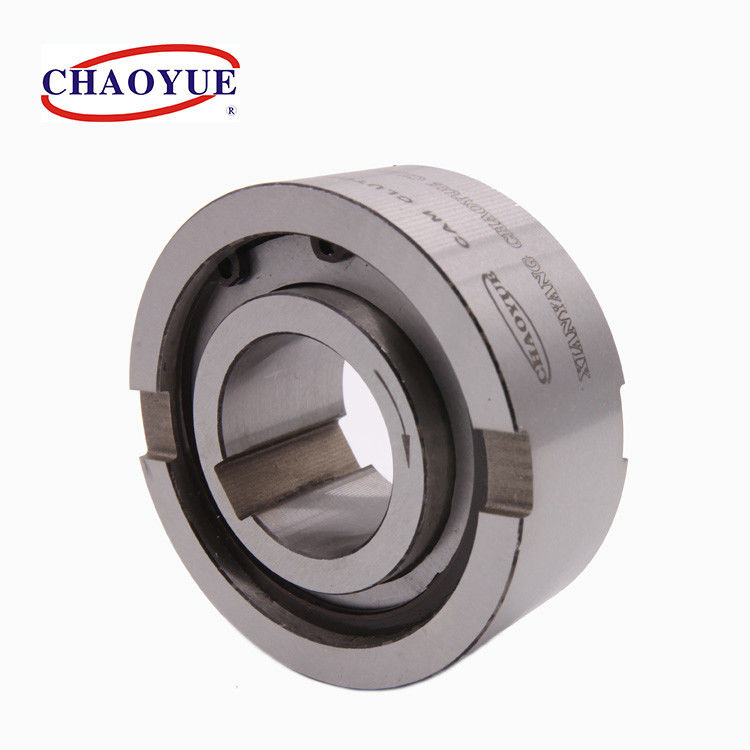

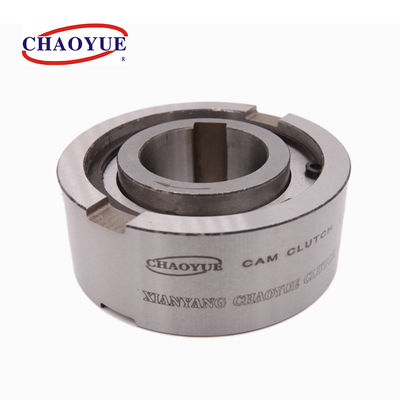

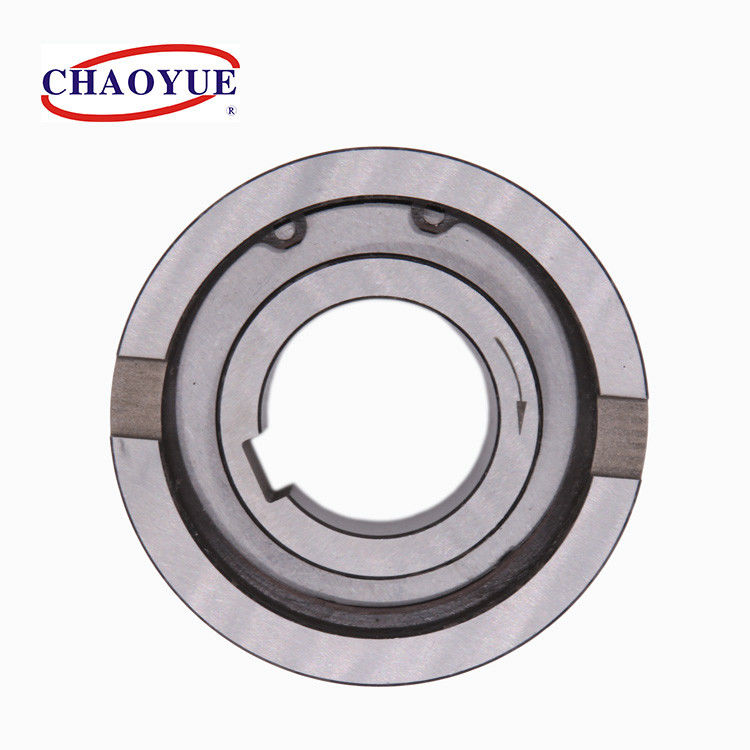

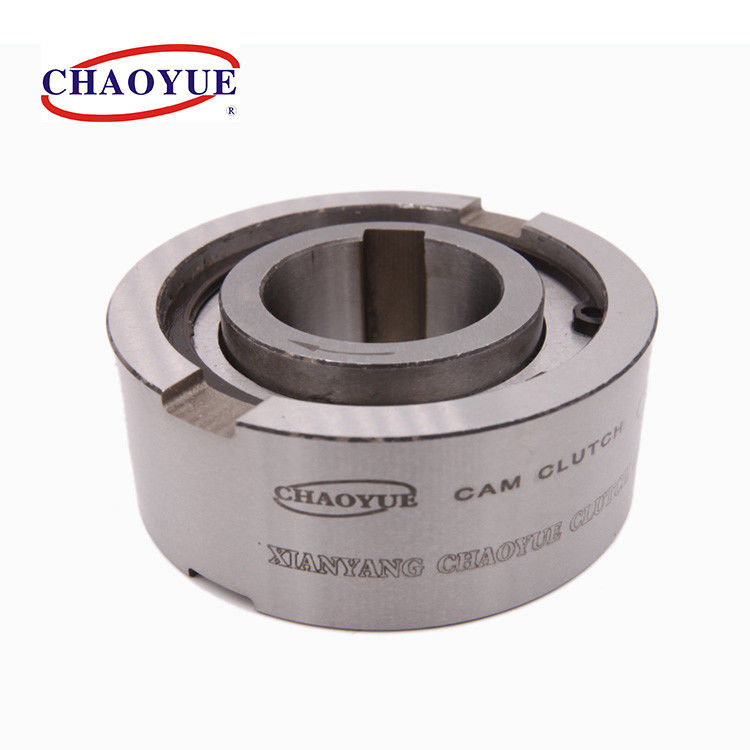

OD 160mm 2080mm Torque Sprag Overrunning Clutch For Packaging Machine
OD 160mm 2080mm Torque Sprag Overrunning Clutch For Packaging Machine OD 160mm 2080mm Torque Sprag Overrunning Clutch For Packaging Machine OD 160mm 2080mm Torque Sprag Overrunning Clutch For Packaging Machine OD 160mm 2080mm Torque Sprag Overrunning Clutch For Packaging Machine

Sprag di coppia di torsione del OD 160mm 2080mm che invade frizione per l'impacchettatrice

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: CK-B
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 PC
Prezzo: USD 20.00 - 90.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 1000 pc al mese
Contattaci

Informazioni dettagliate
Dimensione di foro: 10 - 45 millimetri Diametro esterno: 42 - 160 millimetri
Coppia di torsione: 54 - 2080 millimetri Spessore: 24 - 39 millimetri
Peso: 0.12 - 3,17 chilogrammi
Evidenziare:

Sprag del OD 160mm che invade frizione

,

Sprag di coppia di torsione di 2080mm che invade frizione

,

coppia di torsione di 2080mm 1 sopportare di modo

Descrizione di prodotto

Lo Sprag di CK-B guida in folle un modo che invade la frizione



Il tipo CK-B è un tipo dello sprag guida in folle il non cuscinetto di sostegno. La dimensione radiale è stessa come cuscinetto a sfera standard. I cuscinetti sono richiesti per sostenere i carichi assiali e radiali. La frizione è grasso lubrificato prima della consegna.



Un metodo standard dell'installazione è oltre ad un whith sopportante la stessa tolleranza d'abitazione del diametro come montaggio dell'esempio. La corsa interna è chiusa a chiave all'asse, la corsa esterna ha tolleranza h7 e dovrebbe essere alloggio andato d'accordo con una tolleranza k7. Le tacche laterali supplementari provvedono alla trasmissione positiva di coppia di torsione.



Questo del modello uso solitamente nell'imballaggio, stampa, fabbricazione della carta, tessitura, machineries chimici.



Sprag di coppia di torsione del OD 160mm 2080mm che invade frizione per l'impacchettatrice 0





Montaggio dell'esempio

Sprag di coppia di torsione del OD 160mm 2080mm che invade frizione per l'impacchettatrice 1

Sprag di coppia di torsione del OD 160mm 2080mm che invade frizione per l'impacchettatrice 2



Tipo Coppia nominale [N.m] Invadendo velocità di limitazione [r/min] Dimensione in Coutour [millimetri] Cuscinetto
[GB/T276]		 Peso
[chilogrammo]
Dimensione esterna della corsa Dimensione della corsa interna
Corsa interna Corsa esterna D [h7] B bw x TW d [H7] C bn x tn
CK-B1042 54 1500 500 42 23 8 x 1,5 10 24 3 x 1,4 6302 0,12
CK-B1542 54 1500 500 42 23 8 x 1,5 15 24 3 x 1,4 6302 0,17
CK-B1747 72 1500 500 47 23 8 x 1,5 17 24 3 x 1,4 6303 0,21
CK-B2052 95 1200 450 52 23 8 x 1,5 20 24 4 x 1,8 6304 0,25
CK-B2562 145 1200 450 62 23 8 x 1,5 25 24 4 x 1,8 6305 0,35
CK-B3062 166 1000 400 62 23 8 x 1,5 30 24 4 x 1,8 6206 0,32
CK-B3072 232 1000 400 72 27 8 x 2,0 30 27 8 x 2,0 6306 0,42
CK-B3572 232 1000 400 72 23 8 x 1,5 35 24 5 x 2,3 6207 0,43

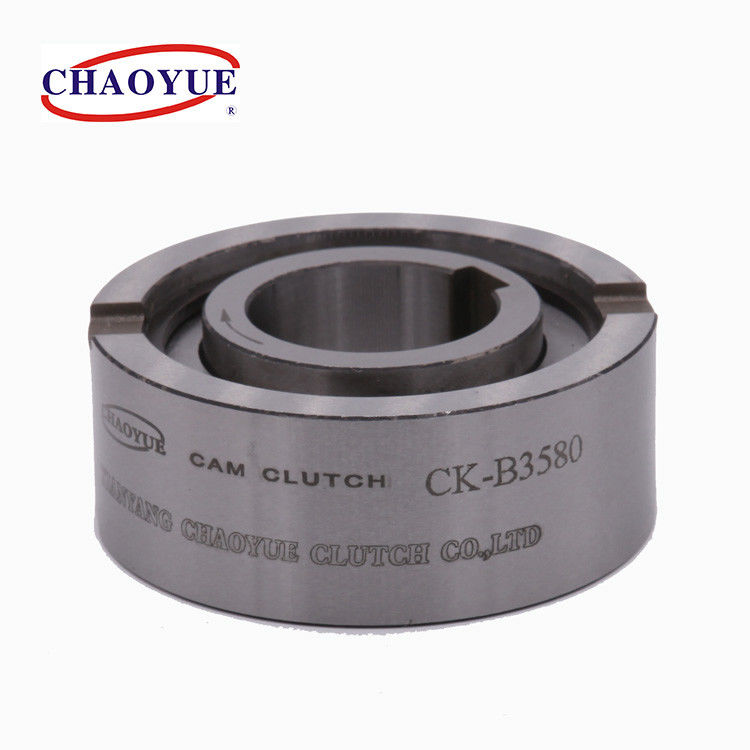

CK-B3580 388 1000 400 80 31 12 x 3,5 35 31 10 x 2,6 6307 0,75
CK-B3585 462 800 300 85 31 10 x 2,3 35 31 　 6209 0,76
CK-B4080 388 1000 400 80 31 12 x 3,5 40 32 6 x 2,8 6208 0,71
CK-B4090 504 800 300 90 32 12 x 3,5 40 33 6 x 2,8 6308 0,92
CK-B4585 462 800 300 85 31 12 x 3,5 45 32 6 x 2,8 6209 0,77
CK-B45100 600 700 250 100 36 14 x 4,5 45 36 14 x 2,2 6309 0,89
CK-B5090 504 800 300 90 31 12 x 3,5 50 32 10 x 3,3 6210 0,83
CK-B55100 600 700 250 100 31 12 x 3,5 55 32 10 x 3,3 6211 1,02
CK-B60110 680 600 200 110 31 12 x 3,5 60 32 10 x 3,3 6212 1,26
CK-B70125 1220 600 200 125 38 12 x 3,5 70 39 12 x 3,3 6214 1,94
CK-B80140 1580 500 150 140 38 12 x 3,5 80 90 12 x 3,3 6216 2,39
CK-B90160 2080 500 150 160 38 12 x 3,5 90 39 12 x 3,3 6218 3,17
