La Cina Un modo che invade frizione fabbricante

Il diametro interno 50mm 4000r/min guida in folle la frizione che sopporta CKZF-C

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: CKZF-C
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 PC
Prezzo: USD 185.00 - 1650.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 500 pc al mese

Informazioni dettagliate

Diametro interno: 30 - 130 millimetri Diametro esterno: 128 - 380 millimetri
lunghezza: 70 - 214 millimetri Coppia di torsione: 300 - 18256 N.m
Peso: 3,90 - 94,0 kg
Evidenziare:

Il diametro interno 50mm guida in folle il cuscinetto della frizione

,

4000r/min guidano in folle il cuscinetto della frizione

,

cuscinetto dell'arresto 4000r/min

Descrizione di prodotto

CKZF-C che sopportano la flangia di sostegno collegano invadere il cuscinetto della frizione



Il tipo CKZF-C è un tipo centrifugo dello sprag guida in folle con la rotazione della corsa interna. La guarnizione ed il cuscinetto hanno sostenuto. Soltanto la corsa interna è progettata per guidar in follee. L'unità è consegnata unge lubrificato.



La corsa interna fa una scanalatura, una corsa esterna e collegare una scanalatura della flangia le parti. Teady per installazione orizzontale o verticale.



È progettato per invadere la frizione. Utilizzato tipicamente negli azionamenti doppi.






Montaggio dell'esempio

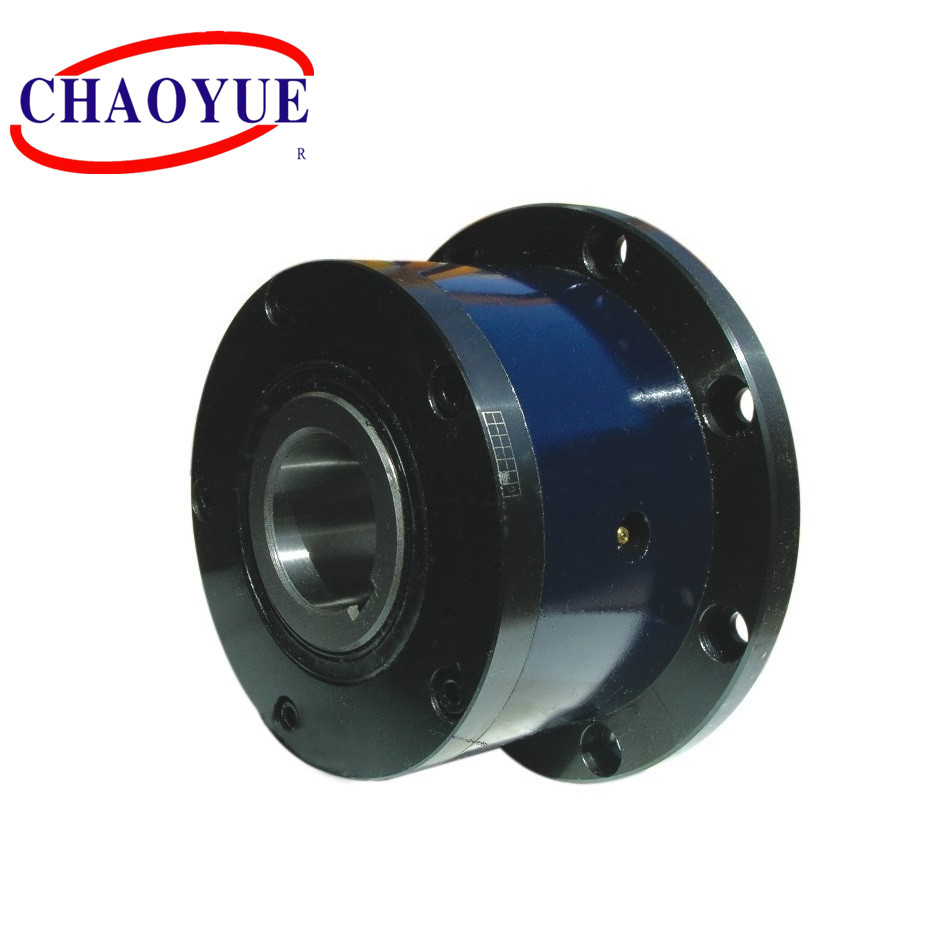

Il diametro interno 50mm 4000r/min guida in folle la frizione che sopporta CKZF-C 0

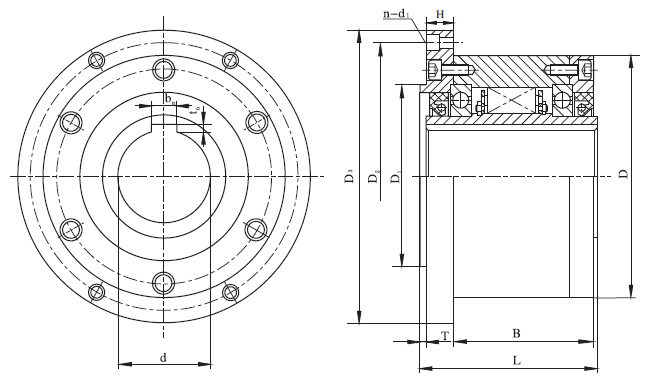

Il diametro interno 50mm 4000r/min guida in folle la frizione che sopporta CKZF-C 1



Tipo Coppia nominale
[N.m]
Velocità girante senza contatto minima Velocità girante senza contatto massima Dimensione nel contorno
[millimetro]
Peso
[chilogrammo]
nmin nmax d
[H7]
D D1
[h8]
D2 D3 H B L T n - d1 bn x tn
CKZF-C30100 300 780 6000 30 100 75 114 128 10 57 70 3,0 6 - 6,6 8 x 3,3 3,9
CKZF-C35110 370 740 6000 35 110 80 124 140 13 58,5 75 3,5 6 - 6,6 10 x 3,3 4,9
CKZF-C40125 700 720 5000 40 125 100 142 160 14 68,5 88 4,5 8 - 9,0 12 x 3,3 7,5
CKZF-C45130 702 665 5000 45 130 100 146 165 15 68,5 88 3,5 8 - 9,0 14 x 3,8 7,8
CKZF-C50150 1312 610 4000 50 150 110 166 185 14 78 97 4,0 8 - 9,0 14 x 3,8 10,8
CKZF-C55160 1483 600 4000 55 160 115 182 204 18 84 106 4,0 8 - 11 16 x 4,3 14,0
CKZF-C60170 1907 490 3200 60 170 125 192 214 17 101 116 4,0 10 - 11 18 x 4,4 16,8
CKZF-C70190 2511 480 3200 70 190 140 212 234 18 113 136 4,0 10 - 11 20 x 4,9 20,8
CKZF-C80210 3587 450 2400 80 210 160 232 254 21 120,5 146 4,0 10 - 11 22 x 5,4 27,0
CKZF-C90230 6423 420 2400 90 230 180 254 278 20,5 131 160 4,5 10 - 14 25 x 5,4 40,0
CKZF-C100270 11498 455 2000 100 270 210 305 335 30 150 184 5,0 10 - 18 28 x 6,4 67,0
CKZF-C130310 18256 415 2000 130 310 240 345 380 29 181 214 5,0 12 - 18 32 x 7,4 94,0
