La Cina Un modo che invade frizione fabbricante

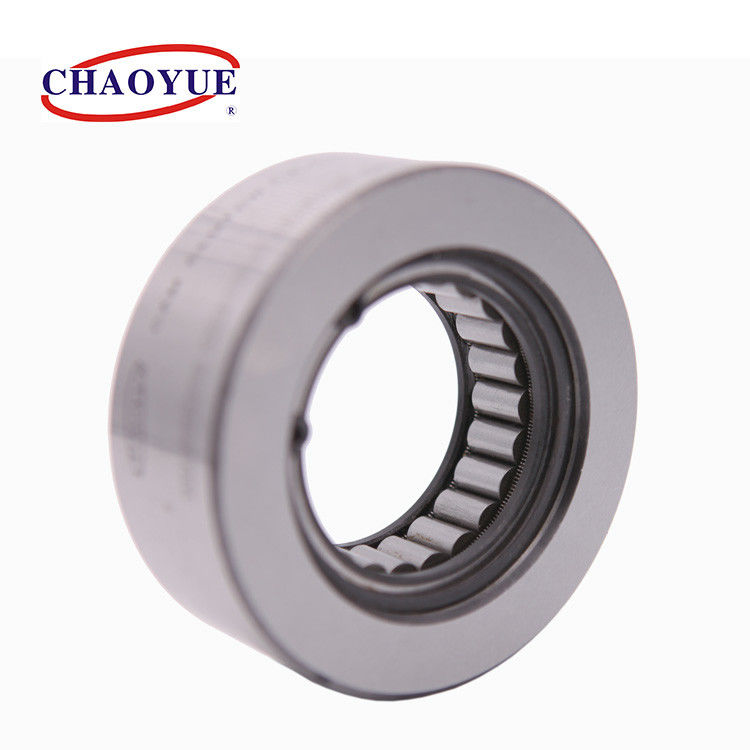

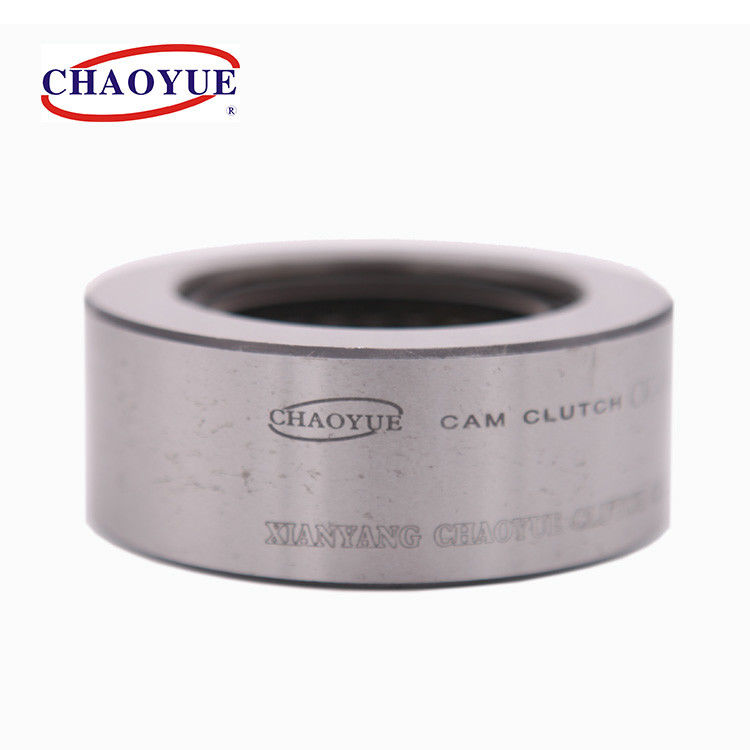

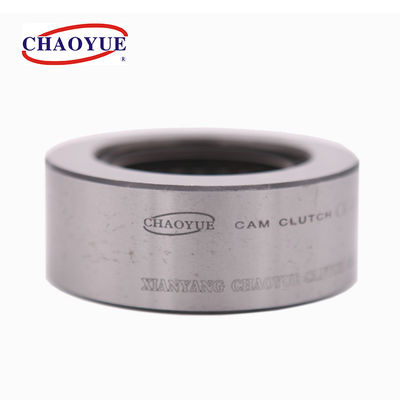

Lo Sprag di identificazione della corsa non interna 70mm che invade la frizione, guida in folle una frizione di modo

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: CKD
Termini di pagamento e spedizione:
Quantità di ordine minimo: 10 PCS
Prezzo: USD 15.00 - 60.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 1000 pc al mese

Informazioni dettagliate

Corsa interna: 17 - 70 millimetri Corsa esterna: 40 - 125 millimetri
Spessore: 25 - 42 millimetri Coppia di torsione: 33 - 1188 N.m
Peso: 0.18 - 2,45 chilogrammi
Evidenziare:

Sprag della corsa non interna che invade frizione

,

Sprag di identificazione di 70mm che invade frizione

,

La corsa non interna guida in folle una frizione di modo

Descrizione di prodotto

Sprag della corsa non interna del CKD che invade frizione per industria meccanica



Il tipo CKD è un tipo dello sprag guida in folle il non cuscinetto e l'anello non interno ha sostenuto. Diametro nominale - il diametro della direzione è una dimensione con cuscinetto a sfera standard. I cuscinetti sono richiesti per sostenere i carichi assiali e radiali. Le unità sono grasso consegnato lubrificato.



La corsa esterna è chiusa a chiave all'alloggio, contatto dello sprag di becase all'asse, l'asse ha bisogno della durezza HRC 56 - 60 e la tolleranza h7.



Questa serie estesa ha utilizzato nel sistema del macchinario del trasportatore, ospitante, l'imballaggio, la stampa, la fabbricazione della carta, la macchina corrrugated, alimento ecc.






Montaggio dell'esempio

Lo Sprag di identificazione della corsa non interna 70mm che invade la frizione, guida in folle una frizione di modo 0




Lo Sprag di identificazione della corsa non interna 70mm che invade la frizione, guida in folle una frizione di modo 1

TIPO Coppia nominale
[N.m]

Invadere velocità di limitazione

[r/min]

Dimensione nel contorno [millimetri] Cuscinetto
GB/T276-1994
Peso
[chilogrammo]
Corsa interna Corsa esterna D [h7] d [H7] B × TW di bw
CK-D1740 33 1680 425 40 17 25 4 × 2,5 6203 0,18
CK-D2047 50 1680 425 47 20 25 5 × 3 6204 0,25
CK-D2552 84 1260 340 52 25 25 5 × 3 6205 0,28
CK-D3062 200 1260 300 62 30 28 8 × 4 6206 0,45
CK-D3572 318 1260 225 72 35 28 8 × 4 6207 0,60
CK-D4080 470 1260 170 80 40 32 10 × 5 6208 0,84
CK-D4580 470 1260 170 80 45 32 8 × 4 6208 0,80
CK-D4585 470 1260 170 85 45 32 10 × 5 6209 0,91
CK-D5090 670 840 170 90 50 32 10 × 5 6210 0,98
CK-D55100 820 840 140 100 55 38 10 × 5 6211 1,49
CK-D60110 1050 840 128 110 60 42 10 × 5 6212 1,95
CK-D65120 1050 840 128 120 65 42 10 × 5 6213 2,33
CK-D70125 1188 700 128 125 70 42 12 × 5 6214 2,45
