La Cina Un modo che invade frizione fabbricante

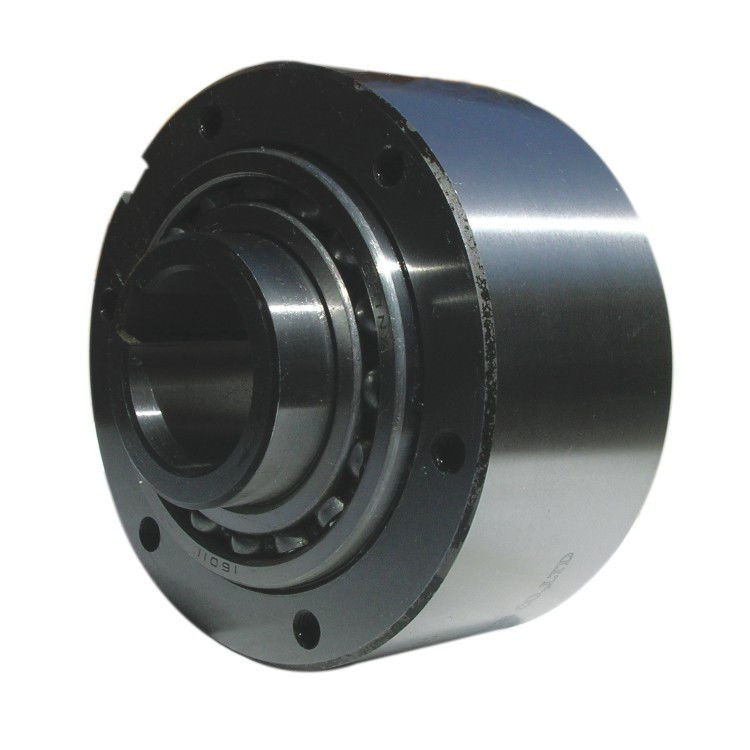

15100 Sprag di N.M Outer Diameter 310mm che invade il nero della frizione

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: CKZF-B
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 PC
Prezzo: USD 165.00 - 1300.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T,
Capacità di alimentazione: 500 pc al mese

Informazioni dettagliate

Nome di prodotto: Sopportare di CKZF-B di sostegno non contatta invadere la frizione che sopporta 100 - 310 millimetri Diametro interno: 30 - 130 millimetri
Diametro esterno: 100 - 310 millimetri Spessore: 68 - 212 millimetri
Coppia di torsione: 250 - 15100 N.m Peso: 2.3 - 70,0 chilogrammi
Evidenziare:

15100 N.M Sprag Overrunning Clutch

,

Sprag esterno del diametro 310mm che invade frizione

,

Cuscinetto esterno della frizione di sprag del diametro 310mm

Descrizione di prodotto

Sopportare di CKZF-B di sostegno non contatta invadere la frizione che sopporta 100 - 310 millimetri



Frizione come rulli del cuneo invece del membro del cuneo con cuneiforme, con il cuneo e la composizione interna ed esterna nella canalizzazione paia di un attrito della frizione. Quando nessuno stato di slittamento fra un anello interno, un anello esterno ed il movimento relativo dei cunei, lo stesso uguale di guida di velocità alla coppia di torsione della trasmissione, a meno che tale scivolamento relativo, che è chiamato la coppia di torsione non sia trasmesso oltre. Cuneo che non invade frizione pricipalmente fondamentale, tipo interno dell'anello e con sopportare tipo. Legami nei loro collegamenti, l'ingranaggio del collegamento, una puleggia collegata al dente per catena, serrato come.


Montaggio dell'esempio

15100 Sprag di N.M Outer Diameter 310mm che invade il nero della frizione 0




15100 Sprag di N.M Outer Diameter 310mm che invade il nero della frizione 1



Tipo Coppia nominale
[N.m]
Velocità girante senza contatto minima Velocità girante senza contatto massima Dimensione nel contorno
[millimetro]
Peso
[chilogrammo]
nmin nmax d
[H7]
D
[h7]
F D1 B C L n - M. H bw x TW bn x tn
CKZF-B30100 250 780 6000 30 100 87 75 51 68 60,5 6 - M6 10 8 x 4,0 8 x 3,3 2,3
CKZF-B35110 416 740 6000 35 110 96 80 55 74 63 6 - M6 12 10 x 5,0 10 x 3,3 3,2
CKZF-B40125 590 720 5000 40 125 108 90 63 86 73 6 - M8 14 12 x 5,0 12 x 3,3 4,3
CKZF-B45130 650 665 4000 45 130 112 95 63 86 73 8 - M8 14 14 x 5,5 14 x 3,8 5,0
CKZF-B50150 1310 610 4000 50 150 132 110 73 94 86 8 - M8 14 14 x 5,5 14 x 3,8 7,5
CKZF-B55160 1480 600 3200 55 160 138 115 73 104 86 8 - M10 16 16 x 6,0 16 x 4,3 9,0
CKZF-B60170 1900 490 3200 60 170 150 125 91 114 105 10 - M10 16 18 x 7,0 18 x 4,4 12,7
CKZF-B70190 2700 480 2400 70 190 165 140 108 134 124 10 - M10 16 20 x 7,5 20 x 4,9 14,5
CKZF-B80210 4502 450 2400 80 210 185 160 106 144 124 10 - M10 16 22 x 9,0 22 x 5,4 19,0
CKZF-B90230 7000 420 2000 90 230 206 180 114 158 143 10 - M12 20 22 x 9,0 25 x 5,4 29,5
CKZF-B100270 11400 420 2000 100 270 240 210 121 182 153 10 - M16 24 28 x 10 28 x 6,4 42,5
CKZF-B130310 15100 415 2000 130 310 278 240 169 212 194 12 - M16 24 32 x 11 32 x 7,4 70,0
