Casa ProdottiSprag che invade frizioneSprag meccanico di lunghezza 160mm che invade frizione con la scanalatura

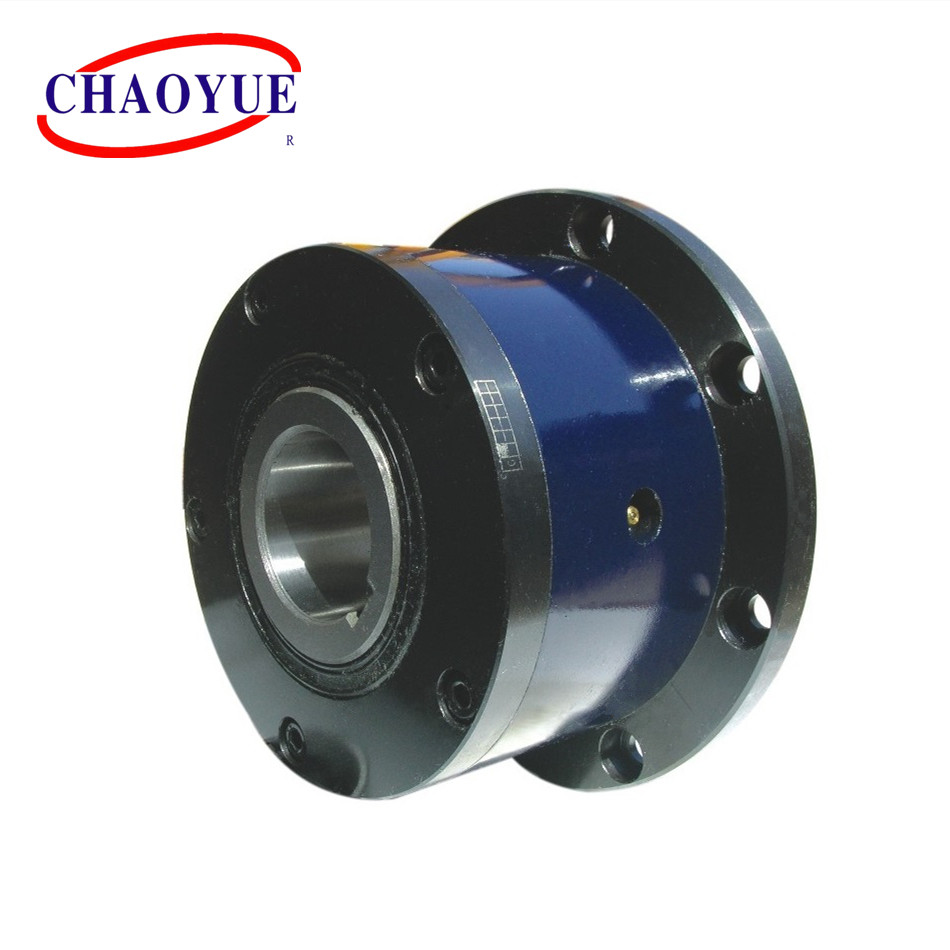

Mechanical Length 160mm Sprag Overrunning Clutch With Keyway
Mechanical Length 160mm Sprag Overrunning Clutch With Keyway Mechanical Length 160mm Sprag Overrunning Clutch With Keyway

Sprag meccanico di lunghezza 160mm che invade frizione con la scanalatura

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: CKZF-D
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 PC
Prezzo: USD 185.00 - 1650.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 500 pc al mese
Contattaci

Informazioni dettagliate
Diametro interno: 30 - 130 millimetri Diametro esterno: 128 - 380 millimetri
lunghezza: 70 - 214 millimetri Peso: 3.9 - 94,0 chilogrammi
Coppia di torsione: 300 - 15150 N.m
Evidenziare:

Sprag che invade frizione con la scanalatura

,

Sprag di lunghezza 160mm che invade frizione

,

tipo frizione dello sprag di lunghezza 160mm

Descrizione di prodotto

CKZF-D Machinecal guidano in folle un cuscinetto della frizione di modo con la scanalatura



Il tipo CKZF-D è un tipo centrifugo dello sprag guida in folle con la rotazione della corsa interna. La guarnizione ed il cuscinetto hanno sostenuto, solo la corsa esterna è progettata per guidar in follee. L'unità è consegnata unge lubrificato.



Le corse interne fanno una scanalatura, una corsa esterna e collegare una scanalatura della flangia le parti. Teady per installazione orizzontale o verticale.



È progettato per invadere la frizione. Utilizzato tipicamente negli azionamenti di duello.

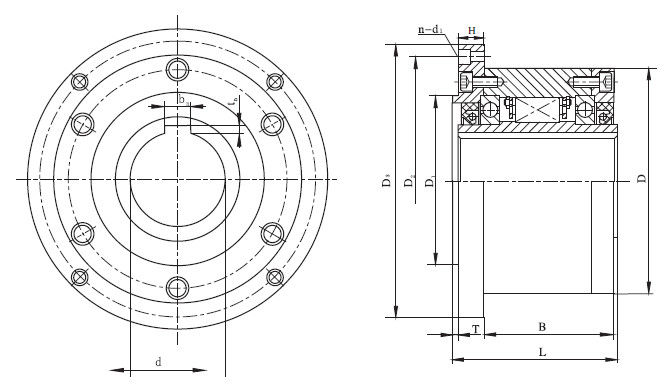

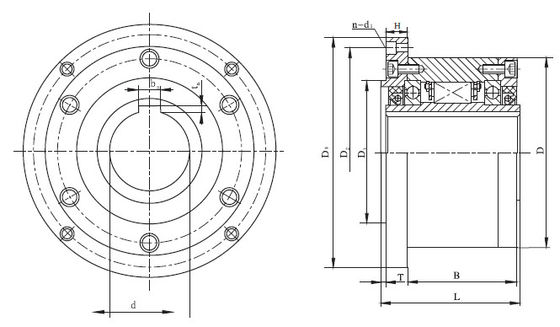

Montaggio dell'esempio

Sprag meccanico di lunghezza 160mm che invade frizione con la scanalatura 0

Sprag meccanico di lunghezza 160mm che invade frizione con la scanalatura 1



Tipo Coppia nominale
[N.m]		 Velocità girante senza contatto minima Velocità girante senza contatto massima Dimensione nel contorno
[millimetro]		 Peso
[chilogrammo]
nmin nmax d
[H7]		 D D1
[h8]		 D2 D3 H B L T n - d1 bn x tn
CKZF-D30100 300 780 6000 30 100 75 114 128 10 57 70 3,0 6 - 6,6 8 x 3,3 3,9
CKZF-D35110 460 740 6000 35 110 80 124 140 13 58,5 75 3,5 6 - 6,6 10 x 3,3 4,9
CKZF-D40125 590 720 5000 40 125 100 142 160 14 68,5 88 4,5 8 - 9,0 12 x 3,3 7,5
CKZF-D45130 700 665 5000 45 130 100 146 165 15 75,5 88 3,5 8 - 9,0 14 x 3,8 7,8
CKZF-D50150 1310 610 4000 50 150 110 166 185 14 78 97 4,0 8 - 9,0 14 x 3,8 10,8
CKZF-D55160 1480 600 4000 55 160 115 182 204 18 84 106 4,0 8 - 11 16 x 4,3 14,0
CKZF-D60170 1910 490 3200 60 170 125 192 214 17 101 116 4,0 10 - 11 18 x 4,4 16,8
CKZF-D70190 2700 480 3200 70 190 140 212 234 18 113 136 4,0 10 - 11 20 x 4,9 20,8
CKZF-D80210 4500 450 2400 80 210 160 232 254 21 120,5 146 4,0 10 - 11 22 x 5,4 27,0
CKZF-D90230 7560 420 2400 90 230 180 254 278 20,5 131 160 4,5 10 - 14 25 x 5,4 40,0
CKZF-D100270 11500 455 2000 100 270 210 305 335 30 150 184 5,0 10 - 18 28 x 6,4 67,0
CKZF-D130310 15150 415 2000 130 310 240 345 380 29 181 214 5,0 12 - 18 32 x 7,4 94,0
