Sopportare di sostegno non contatta lo Sprag di spessore 68mm che invade la frizione

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: CKZF-B
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 PC
Prezzo: USD 165.00 - 1300.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T,
Capacità di alimentazione: 500 pc al mese

Informazioni dettagliate

Diametro interno: 30 - 130 millimetri Diametro esterno: 100 - 310 millimetri
Spessore: 68 - 212 millimetri Coppia di torsione: 250 - 15100 N.m
Peso: 2.3 - 70,0 chilogrammi
Evidenziare:

Non Sprag del contatto che invade frizione

,

Sopportare Sprag di sostegno che invade frizione

,

Assemblea di frizione dello sprag di spessore 68mm

Descrizione di prodotto

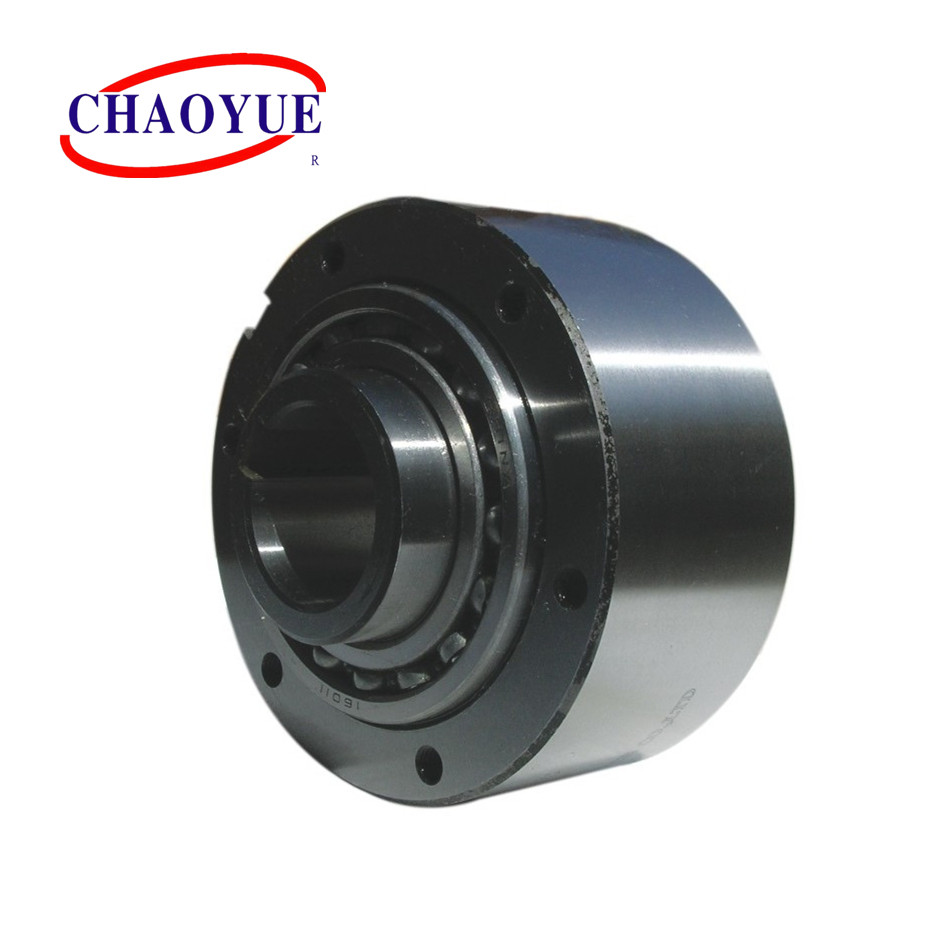

Sopportare di CKZF-B di sostegno non contatta invadere il cuscinetto della frizione



Il tipo CKZF-B è un TPE centrifugo dello sprag guida in folle con la rotazione della corsa interna. Facendo uso di due cuscinetti di 60 serie. Soltanto la corsa esterna è progettata per guidar in follee. Le unità sono lubrificato devliered.



La corsa interna e la corsa esterna hanno una scanalatura e fare fronte ha vite. Lacrimoso per installazione orizzontale o verticale.



Adatto ad arresto, o ad invadere le applicazioni della frizione.

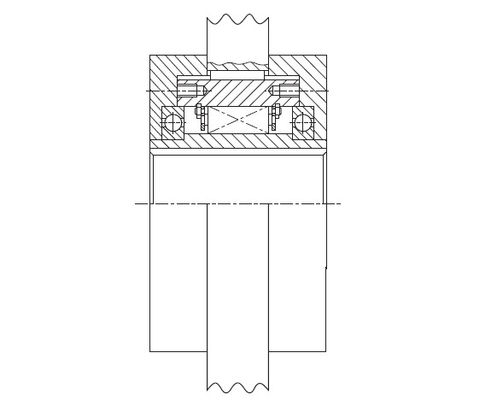

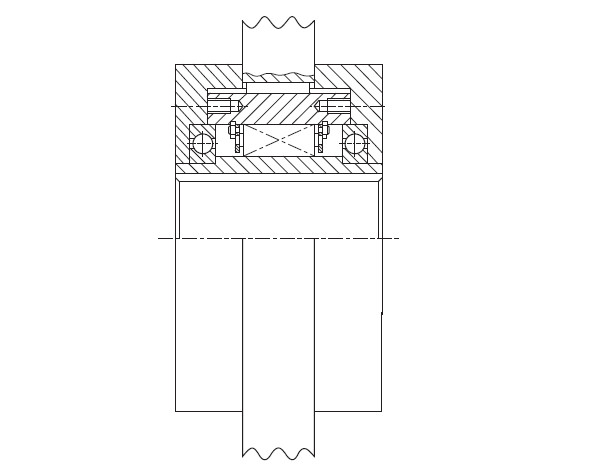

Montaggio dell'esempio

Sopportare di sostegno non contatta lo Sprag di spessore 68mm che invade la frizione 0




Sopportare di sostegno non contatta lo Sprag di spessore 68mm che invade la frizione 1



Tipo Coppia nominale
[N.m]
Velocità girante senza contatto minima Velocità girante senza contatto massima Dimensione nel contorno
[millimetro]
Peso
[chilogrammo]
nmin nmax d
[H7]
D
[h7]
F D1 B C L n - M. H bw x TW bn x tn
CKZF-B30100 250 780 6000 30 100 87 75 51 68 60,5 6 - M6 10 8 x 4,0 8 x 3,3 2,3
CKZF-B35110 416 740 6000 35 110 96 80 55 74 63 6 - M6 12 10 x 5,0 10 x 3,3 3,2
CKZF-B40125 590 720 5000 40 125 108 90 63 86 73 6 - M8 14 12 x 5,0 12 x 3,3 4,3
CKZF-B45130 650 665 4000 45 130 112 95 63 86 73 8 - M8 14 14 x 5,5 14 x 3,8 5,0
CKZF-B50150 1310 610 4000 50 150 132 110 73 94 86 8 - M8 14 14 x 5,5 14 x 3,8 7,5
CKZF-B55160 1480 600 3200 55 160 138 115 73 104 86 8 - M10 16 16 x 6,0 16 x 4,3 9,0
CKZF-B60170 1900 490 3200 60 170 150 125 91 114 105 10 - M10 16 18 x 7,0 18 x 4,4 12,7
CKZF-B70190 2700 480 2400 70 190 165 140 108 134 124 10 - M10 16 20 x 7,5 20 x 4,9 14,5
CKZF-B80210 4502 450 2400 80 210 185 160 106 144 124 10 - M10 16 22 x 9,0 22 x 5,4 19,0
CKZF-B90230 7000 420 2000 90 230 206 180 114 158 143 10 - M12 20 22 x 9,0 25 x 5,4 29,5
CKZF-B100270 11400 420 2000 100 270 240 210 121 182 153 10 - M16 24 28 x 10 28 x 6,4 42,5
CKZF-B130310 15100 415 2000 130 310 278 240 169 212 194 12 - M16 24 32 x 11 32 x 7,4 70,0
