La Cina Un modo che invade frizione fabbricante

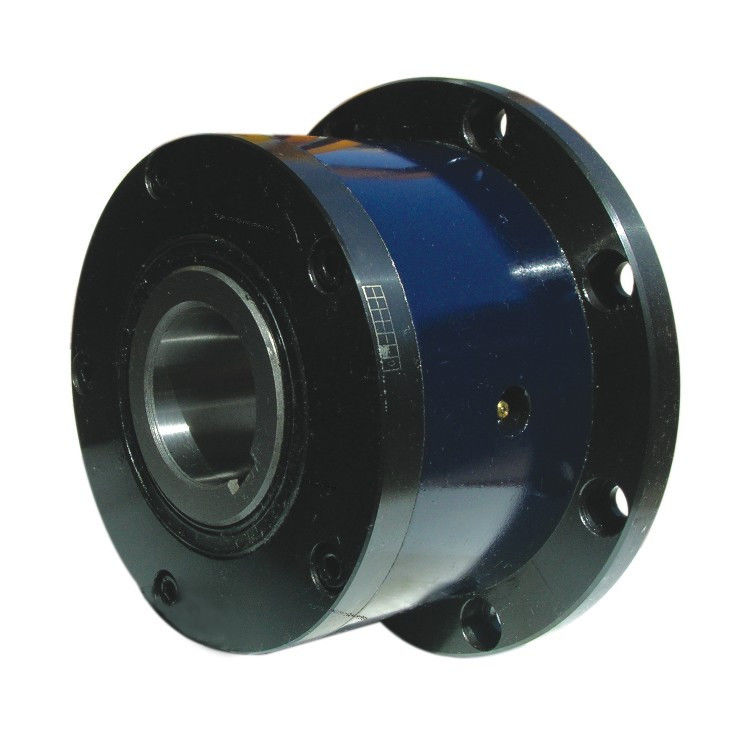

Sopportare unidirezionale della frizione di identificazione di CKZF-C 700N.M 40mm di sostegno

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: CKZF-C
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 PC
Prezzo: USD 185.00 - 1650.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 500 pc al mese

Informazioni dettagliate

Nome di prodotto: CKZF-C che sopportano la flangia di sostegno collegano 300 - 18256 N.M Diametro interno: 30 - 130 millimetri
Diametro esterno: 128 - 380 millimetri lunghezza: 70 - 214 millimetri
Coppia di torsione: 300 - 18256 N.m Peso: 3,90 - 94,0 kg
Evidenziare:

frizione unidirezionale di identificazione di 40mm

,

frizione unidirezionale di 700N.m

,

700N.m guidano in folle la frizione

Descrizione di prodotto

CKZF-C che sopportano la flangia di sostegno collegano 300 - 18256 N.M



Caratteristiche ed applicazioni: Tipo senza contatto rotazione interna unidirezionale di CKF-A dell'anello della frizione di sprag. L'anello interno è progettato per soltanto la funzione unidirezionale, nessun supporto sopportante. Dovete installare il cuscinetto per assicurare la concentricità degli anelli interni ed esterni di uso. Una volta usato per impedire l'uso dell'inversione non deve essere più di meno della velocità di rotazione della velocità di ispezione oltre il valore permissibile, la tavola sulla seguente specificazione della pagina. Questo modello pricipalmente è usato affinchè le circostanze ad alta velocità impedisca invertito, può essere usato per l'operazione ultra ad alta velocità che la velocità della frizione, mezzi di commutazione chiusi a chiave dell'azionamento basso della doppio velocità.






Montaggio dell'esempio

Sopportare unidirezionale della frizione di identificazione di CKZF-C 700N.M 40mm di sostegno 0


Sopportare unidirezionale della frizione di identificazione di CKZF-C 700N.M 40mm di sostegno 1



Tipo Coppia nominale
[N.m]
Velocità girante senza contatto minima Velocità girante senza contatto massima Dimensione nel contorno
[millimetro]
Peso
[chilogrammo]
nmin nmax d
[H7]
D D1
[h8]
D2 D3 H B L T n - d1 bn x tn
CKZF-C30100 300 780 6000 30 100 75 114 128 10 57 70 3,0 6 - 6,6 8 x 3,3 3,9
CKZF-C35110 370 740 6000 35 110 80 124 140 13 58,5 75 3,5 6 - 6,6 10 x 3,3 4,9
CKZF-C40125 700 720 5000 40 125 100 142 160 14 68,5 88 4,5 8 - 9,0 12 x 3,3 7,5
CKZF-C45130 702 665 5000 45 130 100 146 165 15 68,5 88 3,5 8 - 9,0 14 x 3,8 7,8
CKZF-C50150 1312 610 4000 50 150 110 166 185 14 78 97 4,0 8 - 9,0 14 x 3,8 10,8
CKZF-C55160 1483 600 4000 55 160 115 182 204 18 84 106 4,0 8 - 11 16 x 4,3 14,0
CKZF-C60170 1907 490 3200 60 170 125 192 214 17 101 116 4,0 10 - 11 18 x 4,4 16,8
CKZF-C70190 2511 480 3200 70 190 140 212 234 18 113 136 4,0 10 - 11 20 x 4,9 20,8
CKZF-C80210 3587 450 2400 80 210 160 232 254 21 120,5 146 4,0 10 - 11 22 x 5,4 27,0
CKZF-C90230 6423 420 2400 90 230 180 254 278 20,5 131 160 4,5 10 - 14 25 x 5,4 40,0
CKZF-C100270 11498 455 2000 100 270 210 305 335 30 150 184 5,0 10 - 18 28 x 6,4 67,0
CKZF-C130310 18256 415 2000 130 310 240 345 380 29 181 214 5,0 12 - 18 32 x 7,4 94,0
