La Cina Un modo che invade frizione fabbricante

lo spessore di 800r/Min 22mm guida in folle una frizione di modo per attrezzatura meccanica

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: CK-C
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 PC
Prezzo: USD 20.00 - 100.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 1000 pc al mese

Informazioni dettagliate

Diametro interno: 20 - 90 millimetri Diametro esterno: 52 - 160 mm
Spessore: 15 - 30 millimetri Coppia di torsione: 50 - 1560 N.m
Peso: 0.20 - 2,09 chilogrammi
Evidenziare:

800r/min guidano in folle una frizione di modo

,

lo spessore di 22mm guida in folle una frizione di modo

,

cuscinetto di rotazione di modo 800r/min uno

Descrizione di prodotto

Il modo dello Sprag uno di CK-C che invade la frizione guida in folle per attrezzatura meccanica



Il tipo CK-C è un tipo dello sprag guida in folle il non cuscinetto di sostegno. Il diametro nominale della direzione del diametro è una dimensione standard dei cuscinetti a sfera. Sopportare è richiesto sostenere i carichi assiali e radiali. Le unità sono grasso consegnato lubrificato.



Un arrangment standard è di installare questo tipo oltre ad un cuscinetto con la stessa tolleranza d'abitazione del diametro come montaggio dell'esempio. La corsa interna è chiusa a chiave all'asse. La corsa esterna ha tolleranza n6 per dare un alloggio andato d'accordo stretto k7. Ma l'alloggio deve essere abbastanza forte.



Questa serie estesa ha utilizzato nel sistema del macchinario dell'imballaggio, la stampa, la fabbricazione della carta, tessere chimica, medica, alimento ecc.






Montaggio dell'esempio

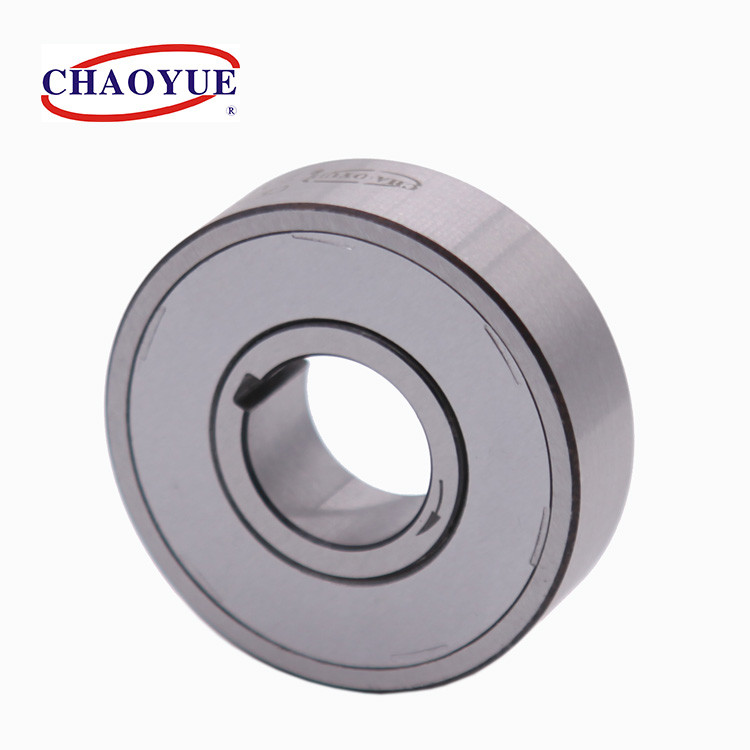

lo spessore di 800r/Min 22mm guida in folle una frizione di modo per attrezzatura meccanica 0

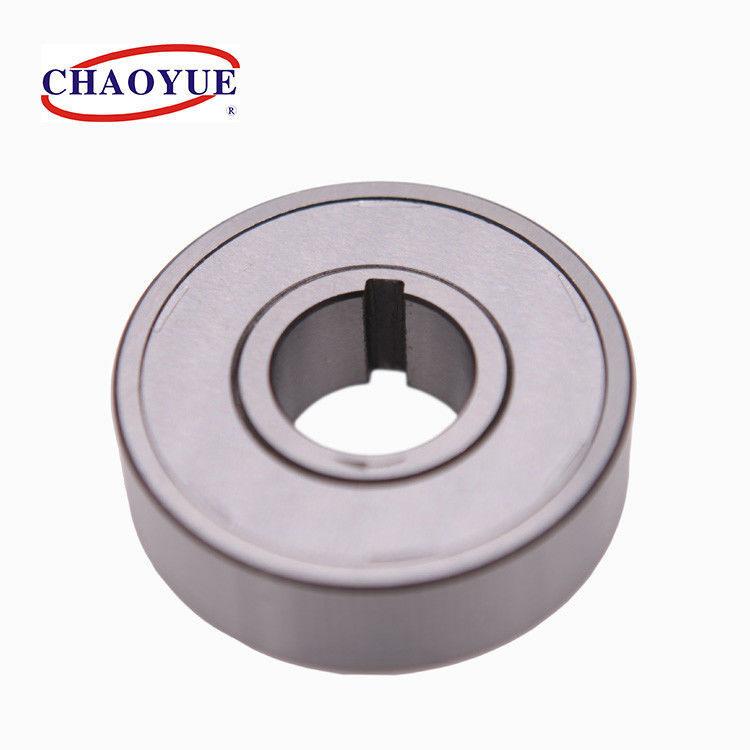

lo spessore di 800r/Min 22mm guida in folle una frizione di modo per attrezzatura meccanica 1

Tipo Coppia nominale [N.m] Invadendo velocità di limitazione [r/min] Dimensione in Coutour [millimetri] Cuscinetto
[GB/T276]
Peso
Dimensione esterna della corsa Dimensione della corsa interna
Corsa interna Corsa esterna D [n6] B d [H7] C bn x tn
CK-C2052 50 1100 420 52 15 20 15 4 x 1,8 6304 0,2
CK-C2562 80 1000 400 62 15 25 15 4 x 1,8 6305 0,21
CK-C3062 95 1000 400 62 15 30 15 4 x 1,8 6206 0,25
CK-C3072 132 1000 400 72 16 30 16 8 x 2,3 6306 0,41
CK-C3572 132 1000 400 72 15 35 15 5 x 2,3 6207 0,37
CK-C4080 300 1000 400 80 22 40 22 6 x 2,8 6208 0,48
CK-C4090 695 800 300 90 30 40 30 6 x 2,8 6308 0,49
CK-C4285 358 800 300 85 22 42 22 10 x 3,3 6209 0,51
CK-C4585 358 800 300 85 22 45 22 10 x 3,3 6209 0,52
CK-C5090 430 800 300 90 22 50 22 10 x 3,3 6210 0,56
CK-C55100 480 700 250 100 22 55 22 10 x 3,3 6211 0,72
CK-C60110 530 600 200 110 22 60 22 10 x 3,3 6212 0,85
CK-C65120 600 600 200 120 22 62 22 12 x 3,3 6213 0,95
CK-C70125 712 600 200 125 22 70 22 12 x 3,3 6214 1,07
CK-C80140 1184 500 150 140 26 80 26 12 x 3,3 6216 1,57
CK-C90160 1560 500 150 160 26 90 26 12 x 3,3 6218 2,09
