Casa ProdottiSprag che invade frizioneTipo frizione dello Sprag dell'arresto di modo di CHAOYUE uno per l'elevatore di secchio

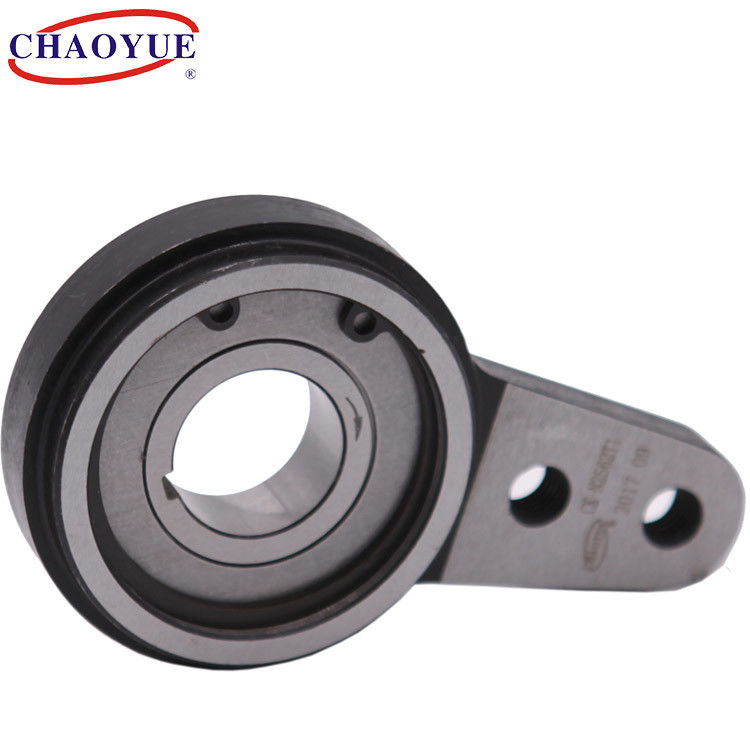

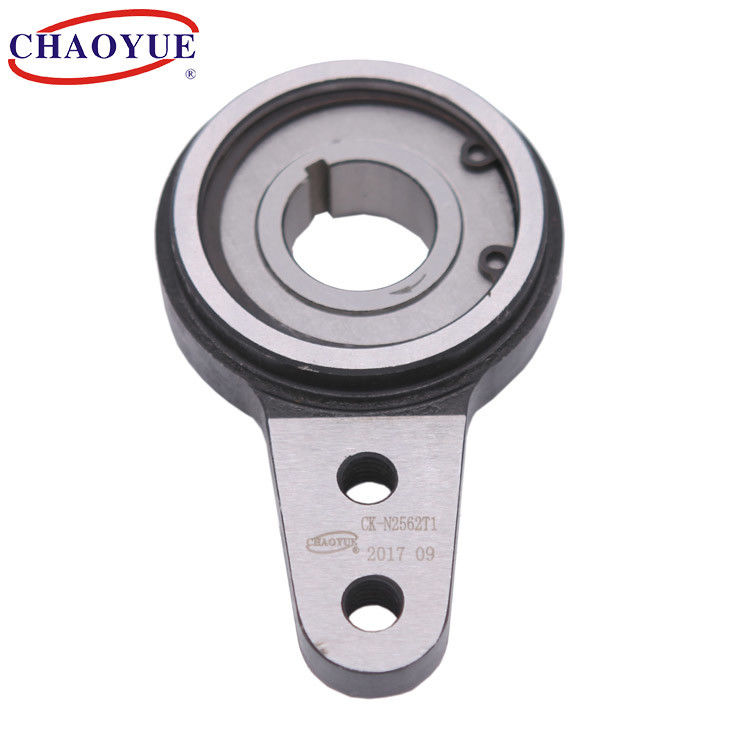

CHAOYUE One Way Backstop Sprag Type Clutch For Bucket Elevator
CHAOYUE One Way Backstop Sprag Type Clutch For Bucket Elevator CHAOYUE One Way Backstop Sprag Type Clutch For Bucket Elevator

Tipo frizione dello Sprag dell'arresto di modo di CHAOYUE uno per l'elevatore di secchio

Dettagli:
Luogo di origine: Shaanxi, Cina
Marca: CHAOYUE
Numero di modello: CK-N
Termini di pagamento e spedizione:
Quantità di ordine minimo: 5 PCS
Prezzo: USD 35.00 - 160.00 / pc
Imballaggi particolari: Il contenitore di cartone o il caso di legno dipende dalla dimensione dei prodotti
Tempi di consegna: 1 - 3 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 500 pc al mese
Contattaci

Informazioni dettagliate
Diametro interno: 25 - 90 millimetri Diametro esterno: 62 - 180 millimetri
Spessore: 25 - 50 millimetri Invadere velocità: 500 - rmp 200
Coppia di torsione: 137 - 3900 N.m Peso: 1.8 - 9,5 chilogrammi
Evidenziare:

Tipo frizione dello sprag dell'arresto

,

Tipo frizione dello Sprag per l'elevatore di secchio

,

Sopportare di modo della frizione una dell'arresto

Descrizione di prodotto

Invadere dello Sprag di CK-N BSEU guida in folle l'arresto per l'elevatore di secchio



Il tipo CK-N è frizione di modo di tipo uno dello sprag integrare senza cuscinetto e guarnizione sostenenti ed è adatto all'applicazione a velocità di marcia bassa.



Mentre assemblea, assicurata alla parte fissa della macchina e di passaggio attraverso la scanalatura nel braccio del toruqe. Fornisca la fermata girante. Lo spazio radiale su questo bullone dovrebbe essere uguale a 1% della scanalatura con. Il braccio di coppia di torsione ed il cuscinetto non devono essere precompressi.



Soprattutto utilizzato come un arresto o frizione di indicizzazione nell'imballaggio e nella stampa. Questo tipo fornisce un'alta capacità di coppia di torsione un requireement minimo dello spazio.



Montaggio dell'esempio

Tipo frizione dello Sprag dell'arresto di modo di CHAOYUE uno per l'elevatore di secchio 0

Tipo frizione dello Sprag dell'arresto di modo di CHAOYUE uno per l'elevatore di secchio 1

Tipo Coppia nominale [N.m]

Invadere velocità di limitazione

[r/min]

 Dimensione in Coutour [millimetri] Peso
[chilogrammo]
d
[h7]		 D D1 C L L1 L2 L3 H H1 H2
CK-N2562 137 500 25 62 68 16 25 12 34 10 80 73 - 1,8
CK-N25100 435 400 25 100 106 48 32 15 40 18 113 102,5 35 2,5
CK-N30100 435 400 30 100 106 48 32 15 40 18 113 102,5 35 2,4
CK-N35100 435 400 35 100 106 48 32 15 40 18 113 102,5 35 2,3
CK-N40125 1035 300 40 125 132 52 36 15 60 18 125 115 35 4,0
CK-N45125 1035 300 45 125 132 52 36 15 60 18 125 115 35 3,9
CK-N50125 1035 300 50 125 132 52 36 15 60 18 125 115 35 3,8
CK-N55125 1035 300 55 125 132 52 36 15 60 18 125 115 35 3,7
CK-N60150 1290 250 60 150 161 54 40 15 70 18 140 130 35 6,2
CK-N70150 1290 250 70 150 161 54 40 15 70 18 140 130 35 6,1
CK-N80180 3900 200 80 180 190 70 50 20 70 25 165 150 30 9,6
CK-N90180 3900 200 90 180 190 70 50 20 70 25 165 150 30 9,5
